塑料单袋式过滤器

塑料单袋式过滤器

过滤器

订购热线：

0512-80806580

产品详情

过滤器规格参数表

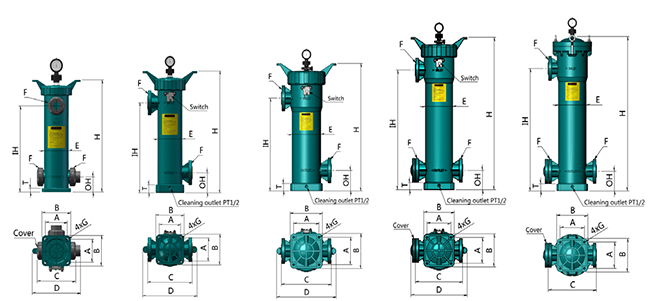

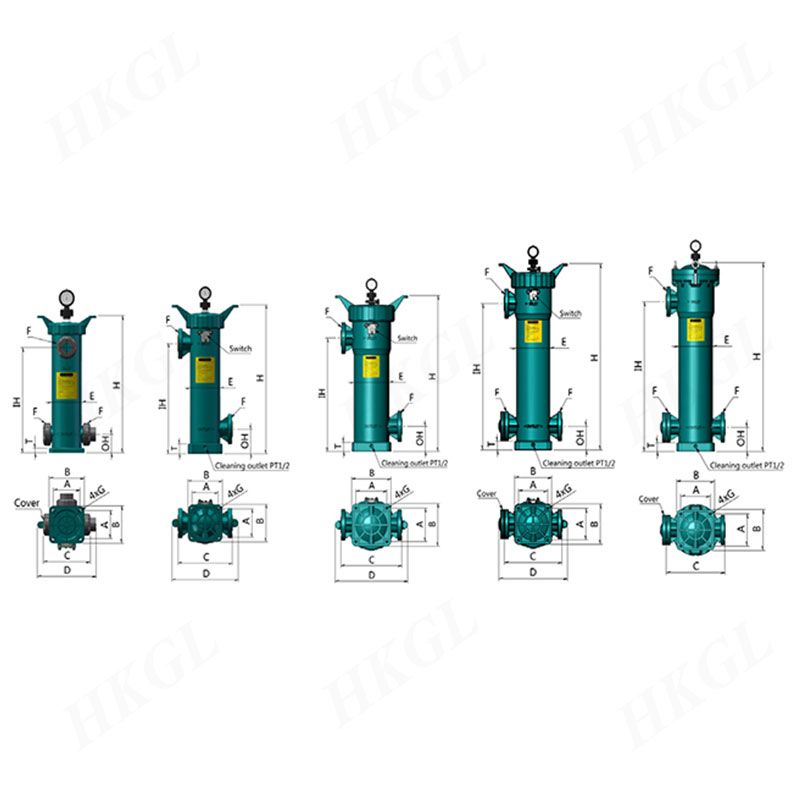

标准尺寸表（一）

Model<	A<	B<	C<	D<	E<	F<	G<	T<	IH<	OH<	H
HK-1A	200	255	394	470	Φ229	2	Φ19	55	520	140	784
HK-2A	200	255	394	470	Φ229	2.1/2	Φ19	55	520	150	1184
HK-2B	200	255	394	/	Φ229	2.1/2	Φ19	55	930	150	1172
HK-4A	130	175	282	300	Φ148	1.1/2	Φ18	45	450	130	628
HK-4AX	125	165	220	275	Φ140	1.1/2	Φ14	20	455	80	592
HK-5A	156	206	324	396	Φ180	2	Φ18	55	605	135	818
HK-6A	200	255	394	470	Φ229	2.1/2	Φ19	55	677	150	938

选型表（一体成型过滤器壳体）

机型编号<	一体成型过滤器壳体
滤袋尺寸	Φ7”x17"L(Φ180x430mm)，Φ7”x32"L(Φ180x810mm)，Φ4"x15"L(Φ105x380mm)，Φ6"x20"L(Φ150x510mm)，Φ7"x22"L(Φ180x560mm)
上盖型式	旋牙上盖，吊环压盖，旋牙上盖，进出水口为活接式
主体材质	PPH，PVDF
上盖接头	内牙PT1/2（配堵头，无压力表），接头PT1/2(配装压力表）排气阀（配装压力表)
保护开关	不带保护开关，安装保护开关（微动开关型)
特殊代码	有金属配件标配为SUS316，有金属配件为Ti

标准尺寸表（二）

型号<	进出口径<	滤袋(mm)<	过滤面积(M²)<	壳体容量<	重量（kg）<	最大流量(m²/h)<	工作温度(℃)<	最大工作压力(Mpa)
HK-1A-P	50x50	180x430	0.25	20.3/15.3	20	90	0.8	0.8
HK-2A-P	65x65	180x810	0.5	32/24.2	40	90	0.8	0.8
HK-2B-P	65x65	180x810	0.5	32/24.5	40	90	0.8	0.8
HK-4A-P	40x40	105x380	0.12	6.5/5.9	12	90	0.8	0.8
HK-4AX-P	40x40	105x380	0.12	5.5/4.5	12	90	0.8	0.8
HK-5A-P	50x50	150x510	0.3	12.8/10.8	22	90	0.8	0.8
HK-6A-P	65x65	180x56	0.35	24/18	25	90	0.8	0.8

备注：根据水的黏度、滤袋特性确定的最大理论流量。进出口全部为通用法兰型式：40：1-1/2”，50：2”，65:2-1/2”

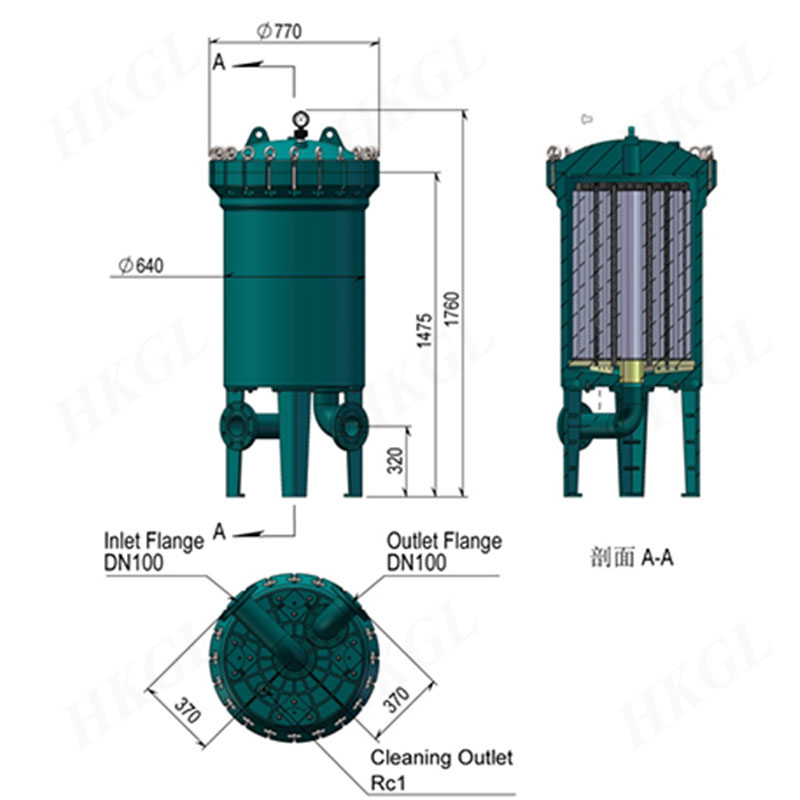

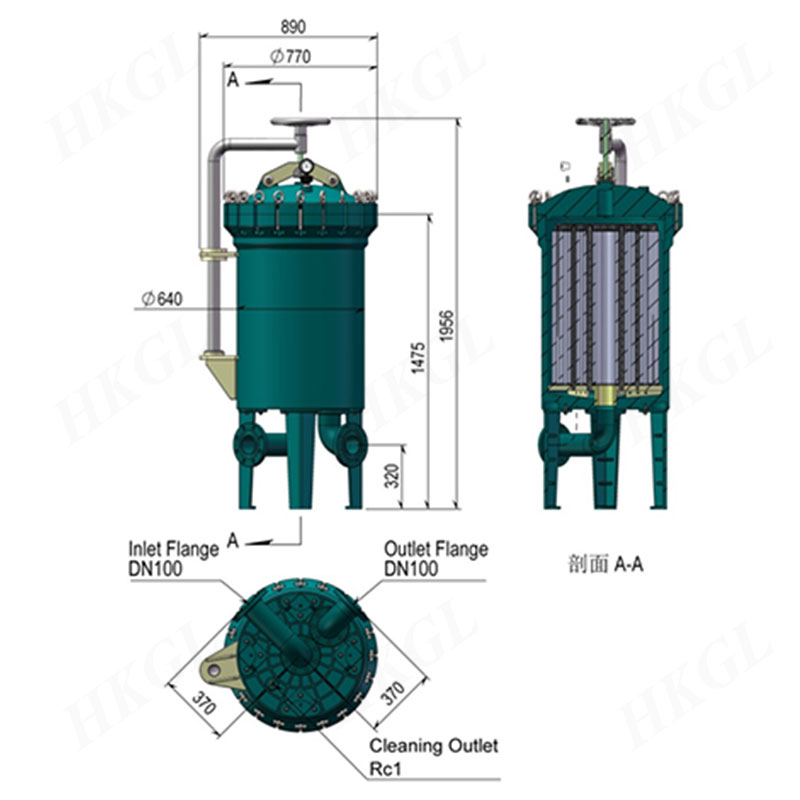

标准尺寸表（三）

型号<	进出口径<	滤袋(mm)<	过滤面积(M²)<	壳体容量<	重量（kg）<	最大流量(m²/h)<	工作温度(℃)<	最大工作压力(Mpa)
HK-SJD-1A-P	100x100	180x810	2	235/160	180	90	0.8	0.8
HK-SJD-2A-P	100x100	30°	16	235/155	125	90	0.8	0.8

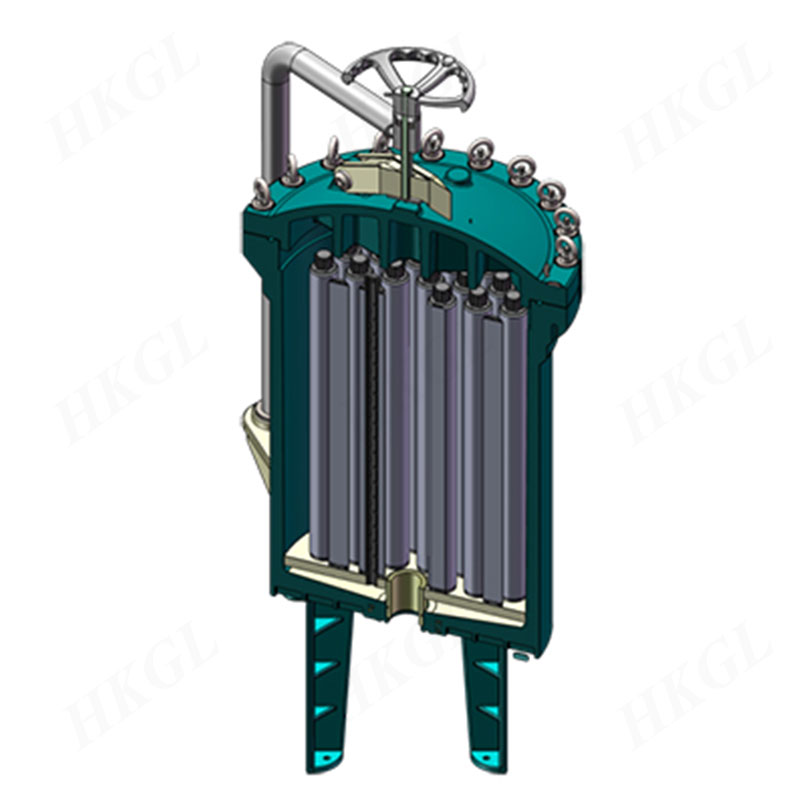

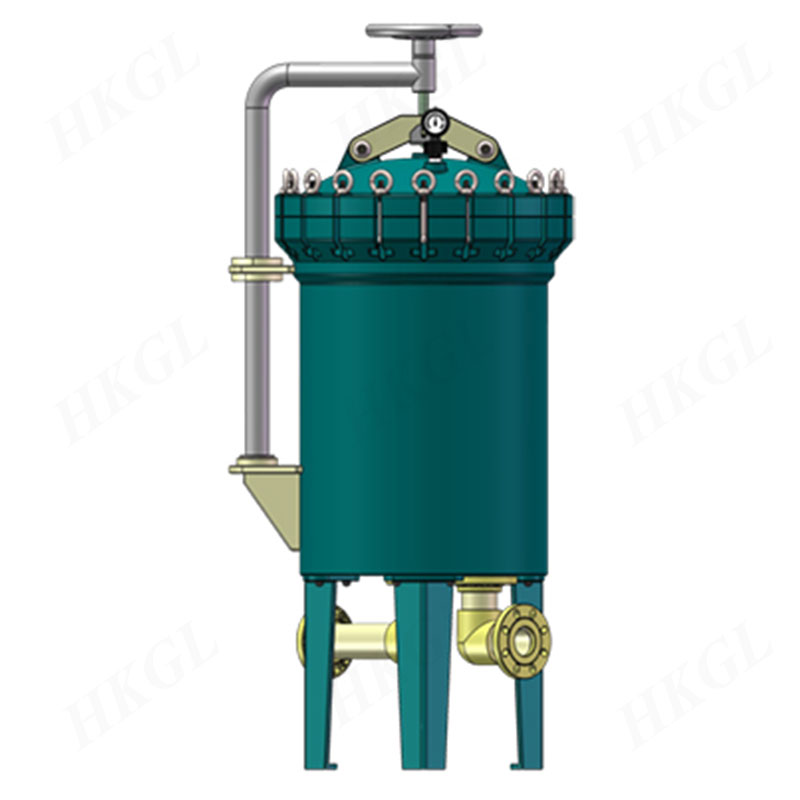

选型表（多袋/多芯过滤器）

机型编号<	多袋/多芯过滤器
滤材规格	2# 过滤袋=4组，2：30” 过滤芯=35-45支
上盖型式	A:吊环压盖，B:上盖悬吊式摆臂机构
主体材质	PPH
上盖接头	内牙PT1/2（配堵头，无压力表），接头PT1/2（配装压力表）排气阀（配装压力表）
保护开关	不带保护开关；安装保护开关（微动开关型）
特殊代码	上盖金属配件标配为SUS316，上盖金属配件为Ti
