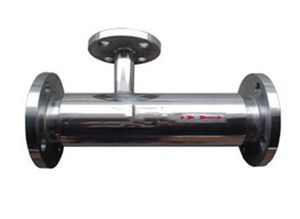

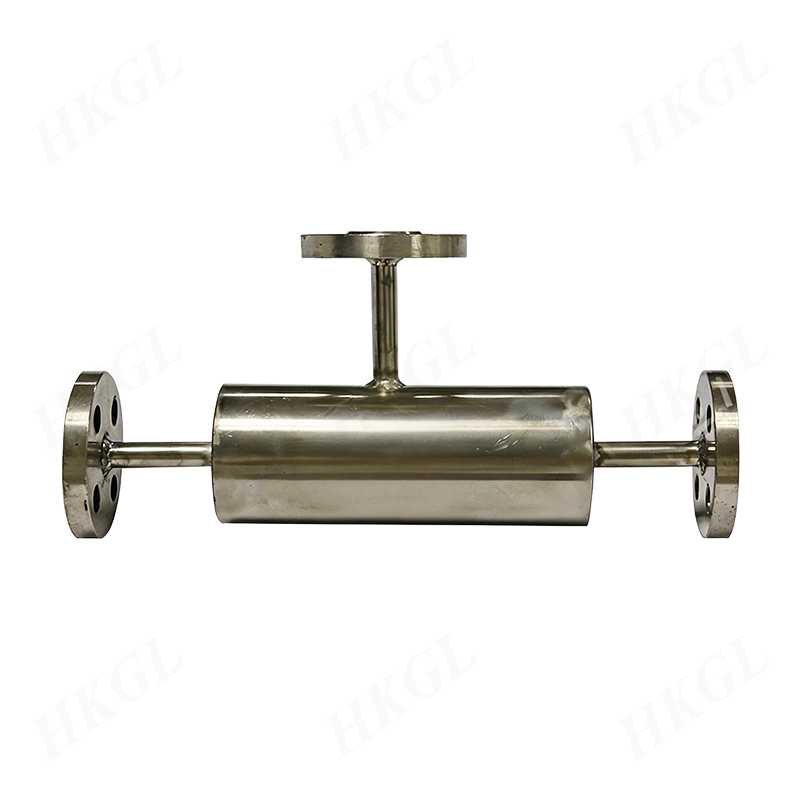

SQS汽水混合器

SQS汽水混合器

产品特性华凯SQS系列汽水混合器是公司引进国外技术开发研制的新型节能环保产品。它是利用蒸汽与水直接混合将水加热，具有低噪声、无振动、热效高等特点，被广泛地应用在加热生活、生产用热水及热水除氧等系统中。汽水混合器长期运行实践证明，该产品使用效果良好。结构原理气水混合器主要由喷

订购热线：

0512-80806580

产品详情

▶产品介绍

华凯SQS系列汽水混合器是公司引进国外技术开发研制的新型节能环保产品。它是利用蒸汽与水直接混合将水加热，具有低噪声、无振动、热效高等特点，被广泛地应用在加热生活、生产用热水及热水除氧等系统中。汽水混合器长期运行实践证明，该产品使用效果良好。

▶结构原理

气水混合器主要由喷管、壳体、网板等部分组成。被加热水通过呈拉伐尔状的喷管时，蒸气从汽水混合器喷管外侧通过管壁上许多斜向小喷头喷入水中，两者在高速流动中瞬间良好混合，以达到加热的目的。调节蒸气侧阀门，就可得到所需温度的热水。

表I及表II分别列出汽水混合器开式系统和循环系统在额定进水流量及蒸气为0.4MPa下，不同加热温度与蒸气消耗量的关系，供客户选择汽水混合器和复核气源时参考。(说明：蒸气压力0.4MPa不一定是加热器运行的工况条件)。

数据表

SQS	0	4	6	8	10	12	16	20	24	32	40	48
额定进水量D1	0	1.2	2.5	4.5	7	10	16	25	35	60	105	165
加热温差℃（20）	20	0.039	0.081	0.146	0.228	0.325	0.52	0.813	1.138	1.951	3.145	5.366
加热温差℃（40）	40	0.081	0.188	0.303	0.471	0.672	1.076	1.681	2.353	4.034	7.057	11.092
加热温差℃（60）	60	0.125	0.261	0.469	0.73	1.043	1.699	2.609	3.652	6.261	10.952	17.217
加热温差℃（80）	80	0.173	0.36	0.649	1.009	1.441	2.306	3.603	5.045	8.649	15.135	23.784

汽水混合器开式系统蒸气消耗量表(饱和蒸气压力为0.4MPa)表I 单位:t/h

SQS	0	4	6	8	10	12	16	20	24	32	40	48
额定进水量D1	0	1.2	2.5	4.5	7	10	16	25	35	60	105	165
加热温差℃（70 - 95）	70 - 95	0.054	0.112	0.201	0.312	0.446	0.714	1.116	1.562	2.678	4.687	7.366
加热温差℃（70 - 110）	70 - 110	0.088	0.183	0.33	0.514	0.734	1.174	1.83	2.569	4.404	7.706	12.11
加热温差℃（70 - 130）	70 - 130	0.137	0.286	0.454	0.8	1.143	1.829	2.857	4	6.857	12	18.8

注：表I、表II中0.4MPa蒸气不一定是本产品的使用条件。具体汽水混合器使用请咨询销售工程师

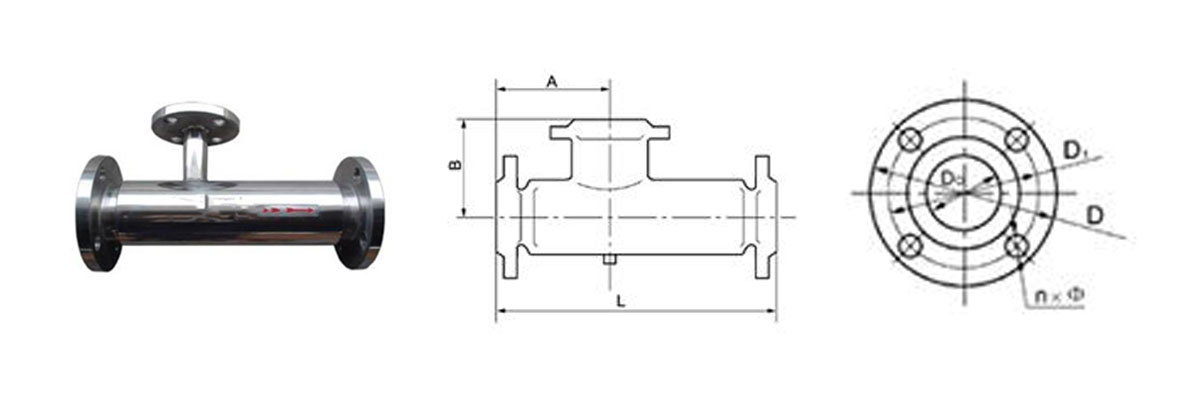

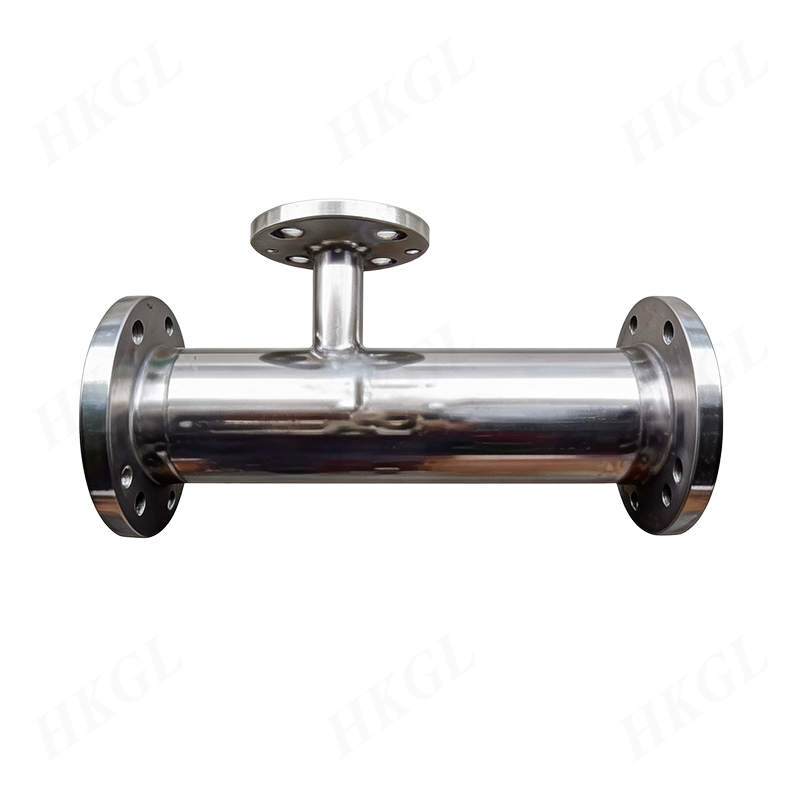

▶SQS汽水混合器外形尺寸表

产品规格参数表

型号	各型号参数
型号	0	SQS-4	SQS-6	SQS-8	SQS-10	SQS-12	SQS-14	SQS-20	SQS-24	SQS-32	SQS-40	SQS-48
安装尺寸 A	105	105	130	130	130	220	220	220	450	450	450	450
安装尺寸 B	105	105	130	130	130	170	170	170	300	300	300	300
安装尺寸 L	240	240	360	360	360	660	660	660	1200	1200	1200	1200
水侧连接法兰 DN	30	30	50	50	50	100	100	100	200	200	200	200
水侧连接法兰 D1	110	110	145	145	145	210	210	210	350	350	350	350
水侧连接法兰 D	145	145	180	180	180	245	245	245	405	405	405	405
水侧连接法兰 n*φ	4*18	4*18	4*18	4*18	4*18	8*18	8*18	8*18	12*22	12*22	12*22	12*22
汽侧连接法兰 DN	40	40	65	65	65	125	125	125	250	250	250	250
汽侧连接法兰 D1	110	110	145	145	145	210	210	210	350	350	350	350
汽侧连接法兰 D	145	145	180	180	180	245	245	245	405	405	405	405
汽侧连接法兰 n*φ	4*18	4*18	4*18	4*18	4*18	8*18	8*18	8*18	12*22	12*22	12*22	12*22

Table Conversion Example

SQS	4	6	8	10	12	16	20	24	32	40	48
额定进水量D1	1.2	2.5	4.5	7	10	16	25	35	60	105	165
加热温差℃ (20)	0.039	0.081	0.146	0.228	0.325	0.52	0.813	1.138	1.951	3.145	5.366
加热温差℃ (40)	0.081	0.188	0.303	0.471	0.672	1.076	1.681	2.353	4.034	7.057	11.092
加热温差℃ (60)	0.125	0.261	0.469	0.73	1.043	1.699	2.609	3.652	6.261	10.952	17.217
加热温差℃ (80)	0.173	0.36	0.649	1.009	1.441	2.306	3.603	5.045	8.649	15.135	23.784

产品特性

华凯SQS系列汽水混合器是公司引进国外技术开发研制的新型节能环保产品。它是利用蒸汽与水直接混合将水加热，具有低噪声、无振动、热效高等特点，被广泛地应用在加热生活、生产用热水及热水除氧等系统中。汽水混合器长期运行实践证明，该产品使用效果良好。

结构原理

气水混合器主要由喷管、壳体、网板等部分组成。被加热水通过呈拉伐尔状的喷管时，蒸气从汽水混合器喷管外侧通过管壁上许多斜向小喷头喷入水中，两者在高速流动中瞬间良好混合，以达到加热的目的。调节蒸气侧阀门，就可得到所需温度的热水。

表I及表II分别列出汽水混合器开式系统和循环系统在额定进水流量及蒸气为0.4MPa下，不同加热温度与蒸气消耗量的关系，供客户选择汽水混合器和复核气源时参考。(说明：蒸气压力0.4MPa不一定是加热器运行的工况条件)。

汽水混合器开式系统蒸气消耗量表(饱和蒸气压力为0.4MPa)表I 单位:t/h

SQS		4	6	8	10	12	16	20	24	32	40	48
额定进水量D1		1.2	2.5	4.5	7	10	16	25	35	60	105	165
加热温差℃	20	0.039	0.081	0.146	0.228	0.325	0.52	0.813	1.138	1.951	3.145	5.366
	40	0.081	0.188	0.303	0.471	0.672	1.076	1.681	2.353	4.034	7.057	11.092
	60	0.125	0.261	0.469	0.73	1.043	1.699	2.609	3.652	6.261	10.952	17.217
	80	0.173	0.36	0.649	1.009	1.441	2.306	3.603	5.045	8.649	15.135	23.784

汽水混合器循环系统蒸气消耗量表(饱和蒸气压力为0.4MPa)表II 单位:t/h

SQS		4	6	8	10	12	16	20	24	32	40	48
额定进水量D1		1.2	2.5	4.5	7	10	16	25	35	60	105	165
加热温差℃	70-95	0.054	0.112	0.201	0.312	0.446	0.714	1.116	1.562	2.678	4.687	7.366
	70-110	0.088	0.183	0.33	0.514	0.734	1.174	1.83	2.569	4.404	7.706	12.11
	70-130	0.137	0.286	0.454	0.8	1.143	1.829	2.857	4	6.857	12	18.807

注：表I、表II中0.4MPa蒸气不一定是本产品的使用条件。具体汽水混合器使用请咨询销售工程师

SQS汽水混合器外形尺寸表

型号		SQS-4	SQS-6	SQS-8	SQS-10	SQS-12	SQS-14	SQS-20	SQS-24	SQS-32	SQS-40	SQS-48

安装尺寸	A	105		130			220			450
	B	105		130			170			300
	L	240		360			660			1200
水侧连接法兰	DN	30		50			100			200
	D1	110		145			210			350
	D	145		180			245			405
	n*φ	4*18		4*18			8*18			12*22
汽侧连接法兰	DN	40		65			125			250
	D1	110		145			210			350
	D	145		180			245			405
	n*φ	4*18		4*18			8*18			12*22
