▶产品介绍
华凯HK-HL系列高压过滤器采用精度制造工艺，充分考虑了高压领域的要求。 由316不锈钢与镀层碳钢制成，可提供25-5-1-0.01um及活性炭过滤等级性能滤芯， 满足客户各种要求，应用空气动力学原理进行设计，降低压损。
▶产品特点
◆过滤器外壳满足各个等级的高压，材质可选用不锈钢、碳钢两大材质系列。
◆碳钢、碳钢表面化学镀镍或者喷涂，满足防腐要求;
◆压过滤器分成三个压力等级:1.6~6.4MPa 6.5MPa~20MPa 21MPa~40MPa;
◆接口形式：NPT螺纹 卡套连接 法兰连接;
◆配件：自动排水阀、压差表、管路附件等;
◆滤芯材料多种可选：玻纤、不锈钢折叠、聚酯纤维及粉末烧结。
▶标准尺寸
材料：304、316L、碳钢
工作温度：-80℃ - +700℃
工作压力：0.6Mpa-35Mpa(150Lb-2500Lb)
▶选型等级
| 级别 | 类型 | 滤除对象及残留油分含量 | ISO 8573.1质量等级（固体/油分含量） | 进气口液态负载（PPM W/W） | 其他特殊说明 |
|---|---|---|---|---|---|
| C级 | 分离/过滤器 | 3微米和更大的固态与液态颗粒；残留油分含量5PPM W/W | 固体：3级；油分含量：5级 | 20,000 | |
| T级 | 主管路过滤器 | 1微米和更大的固态与液态颗粒；残留油分含量1PPM W/W | 固体：2级；油分含量：4级 | 1000 | |
| A级 | 高效除油过滤器 | 0.01微米和更大的固态与液态颗粒；99.99+%油雾；残留油分含量0.01PPM W/W | 固体：1级；油分含量：2级 | 60 | |
| AA级 | 超高效除油过滤器 | 0.01微米和更大的固态与液态颗粒；99.99+%油雾；残留油分含量0.01PPM W/W | 固体：1级；油分含量：1级 | 40 | |
| H级 | 除油除臭过滤器 | 油气；残留油分含量0.003PPM W/W（油汽状），0.01um微米和更大的固态与液态颗粒 | 固体：1级；油分含量：1级 | 过滤器进气口不可有液体：1级过滤的上游应使用高效除油过滤器及超高效微油雾；过滤器防止液态油污染：60PPM W/W |

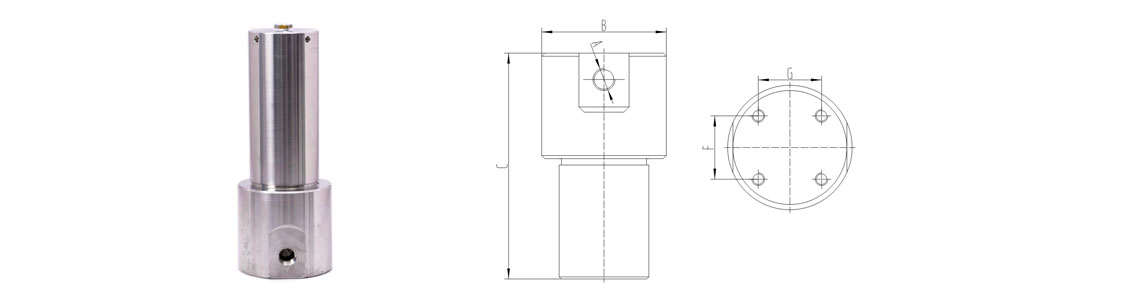

▶外形尺寸
▶产品规格
| No | A | B | C |
|---|---|---|---|
| 01 | F-NPT-3/8” | Φ72 | 172 |
| 02 | F-NPT-1/2” | Φ108 | 214 |
| 03 | F-NPT-1” | Φ133 | 360 |
| 04 | F-NPT1-1/2” | Φ150 | 533 |
| 05 | F-NPT-2” | Φ190 | 533 |
以上为标准尺寸，请提出可定制口径！
▶附 注
可根据用户提供的规格、型号及样品加工定制!
以上表格尺寸尺寸请做参考!
