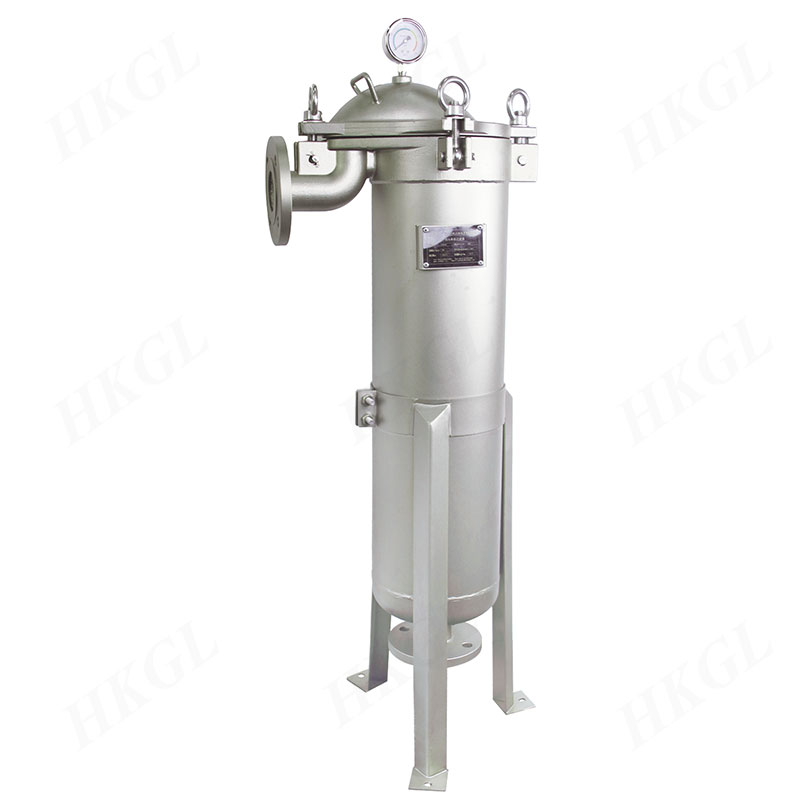

顶入式单袋式过滤器
顶入式单袋式过滤器

产品介绍 华凯HK-SDG系列袋式过滤器,以设计出色的过滤效果,适用于严格的应用要求,将出色过滤性能、可 靠性与操作便捷性统一。 TOP-IN的侧面入口,液体再从顶部进入过滤器的设计,过滤器内未被过滤的液体减至少,更换滤袋非常方便,同时提供了密封作用。 每一台华凯过滤器出厂前,都提供完整的压

订购热线:
0512-80806580
产品详情

  产品介绍

  华凯HK-SDG系列袋式过滤器,以设计出色的过滤效果,适用于严格的应用要求,将出色过滤性能、可 靠性与操作便捷性统一。

  TOP-IN的侧面入口,液体再从顶部进入过滤器的设计,过滤器内未被过滤的液体减至少,更换滤袋非常方便,同时提供了密封作用。

  每一台华凯过滤器出厂前,都提供完整的压力测试报告、合格证、材料质保书、产品质保书。

  外形尺寸

  标准尺寸

型号ABCDEF流量(M3/H)进出口链接方式导热口
MaxMin
HK-SDG-1N790847723628535455260202"法兰1/2”管牙
HK-SDG-2N15301217998998905825260452"法兰1/2”管牙
HK-SDG-3N676611488488404354150101"法兰1/2”管牙

  优异性能

  ★ 快开环首螺栓,启闭方便快捷

  ★ 拦截固液浓度较高的流体

  ★ 密封性能好,精度得到保证

  ★ 具备自清洗功能,过滤效率更加快捷

  ★ 流体沿切线进入,固液通过离心力分离

  技术参数

                      口径规格                                 1-4”                                    密封垫片                                                        硅胶、丁晴橡胶、四氟橡胶
设计压力  0-2.5MPa 接口形式螺纹、卡箍、法兰

设计温度

       -45~200℃     过滤精度                           0.45um-800um
表面处理  壳体内外喷砂或抛光 滤袋型号1#、2#、3#、4#
法兰标准                    HG、GB、SH、HGJ、JB、ANSI、JIS                     排污口规格1/4”
设计制造参考标准《GB150-2011》《HG/T21637-1991》SH/T3411-1999
滤袋材质 聚酯、聚丙烯、尼龙、聚四氟乙烯、玻璃纤维

  技术选型

公称通径(DN)DN15~DN100(1/2’’-4’’)连接方式法兰、对焊、承插焊、螺纹、卡箍
壳体材质碳钢,不锈钢、TA2、2205等法兰压力0.25-6.3MPa(150-600LB)
滤袋材质PP-PE-PTFE-不锈钢等法兰密封面FF、RF、M、FM、RJ、T、G
过滤精度≥0.45UM 垫片材质PTFE、金属缠绕、丁晴橡胶等

  附 注

  可根据用户提供的规格、型号及样品加工定制!
