▶产品介绍

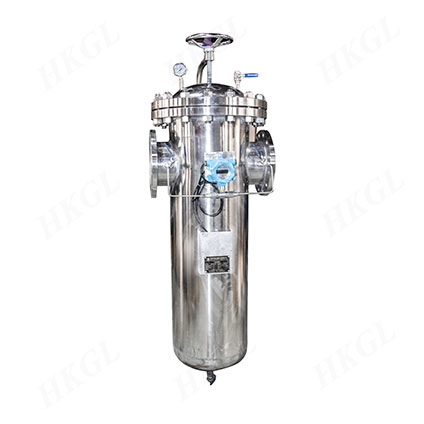

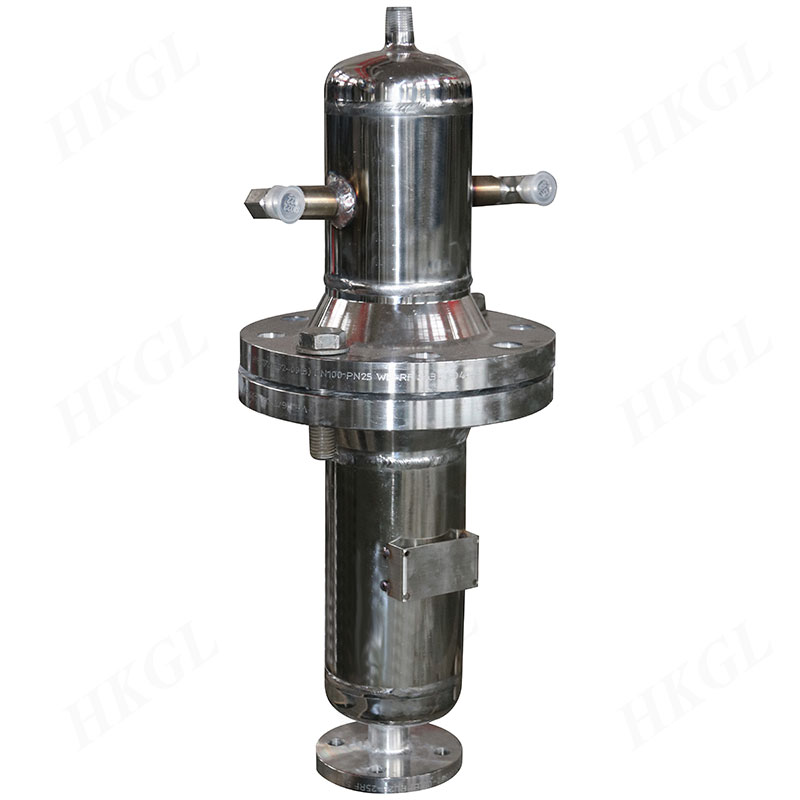

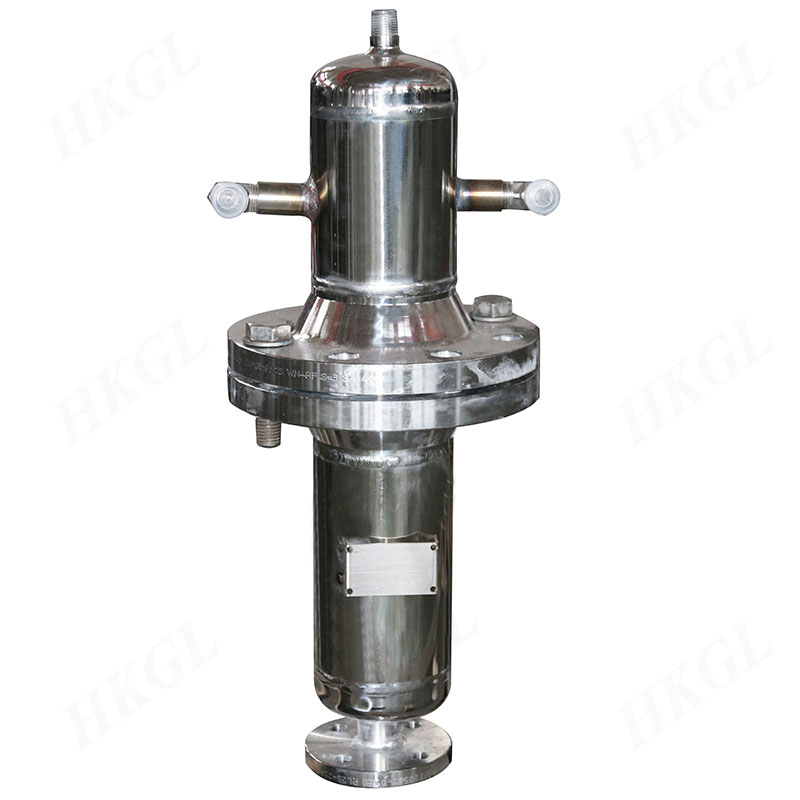

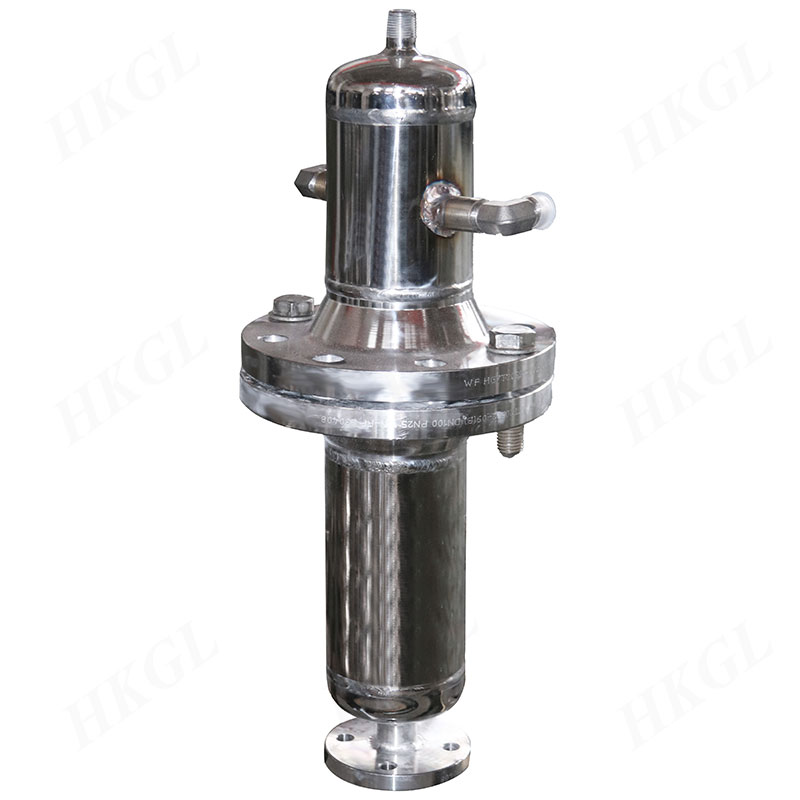

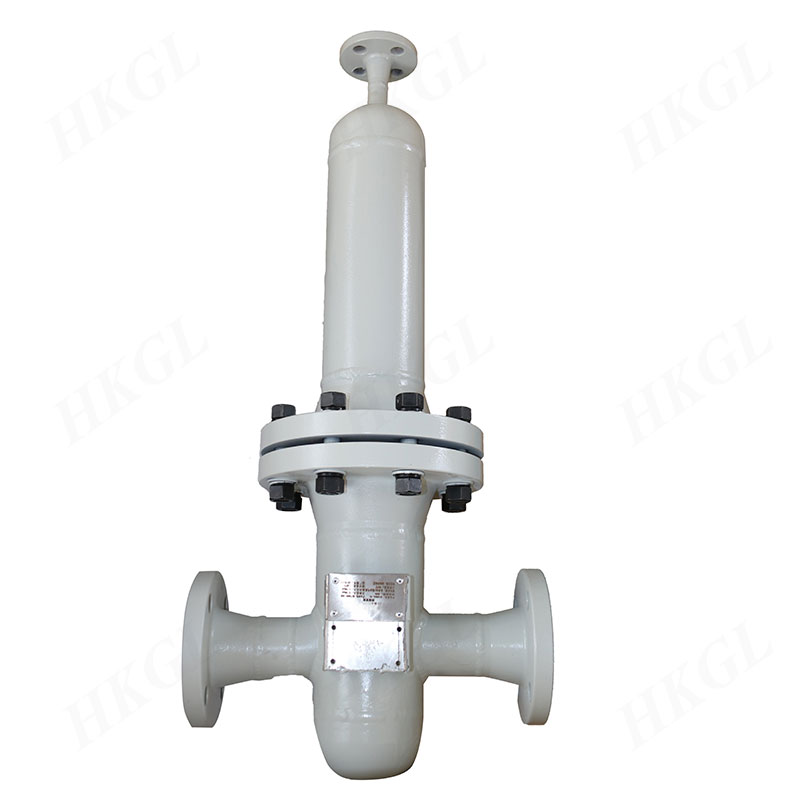

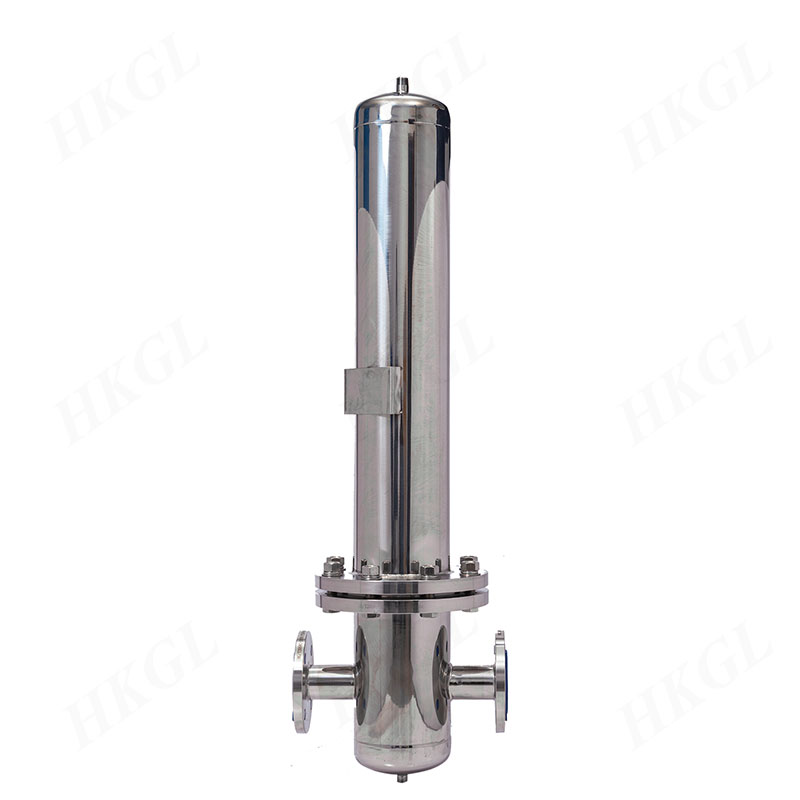

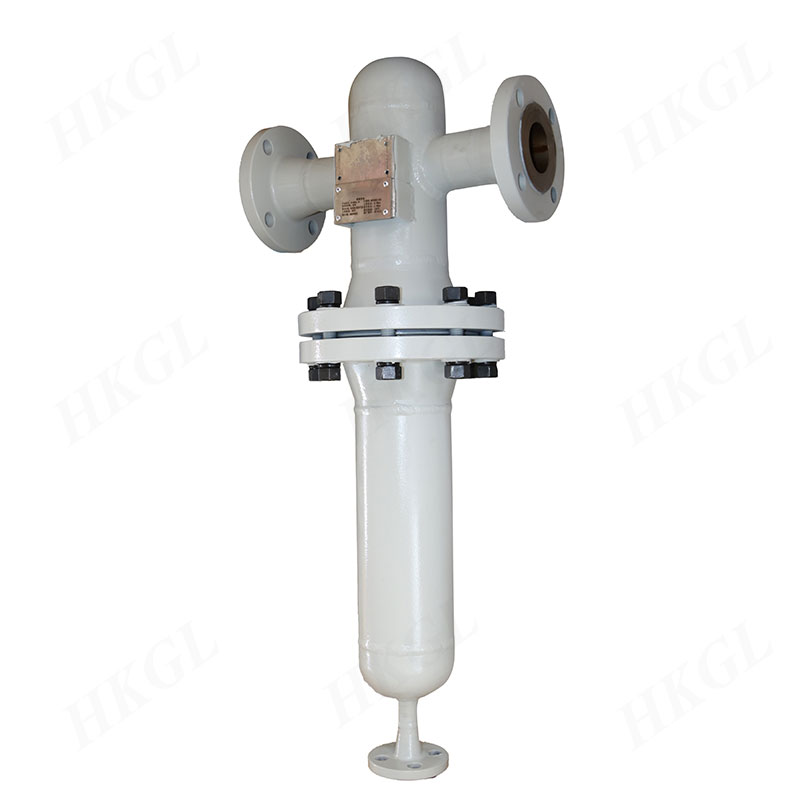

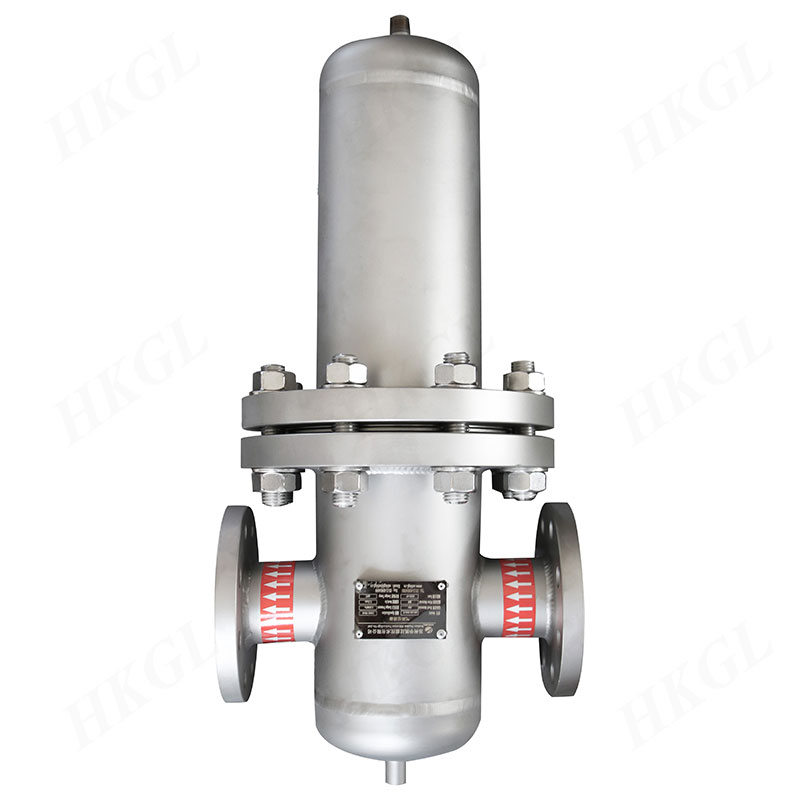

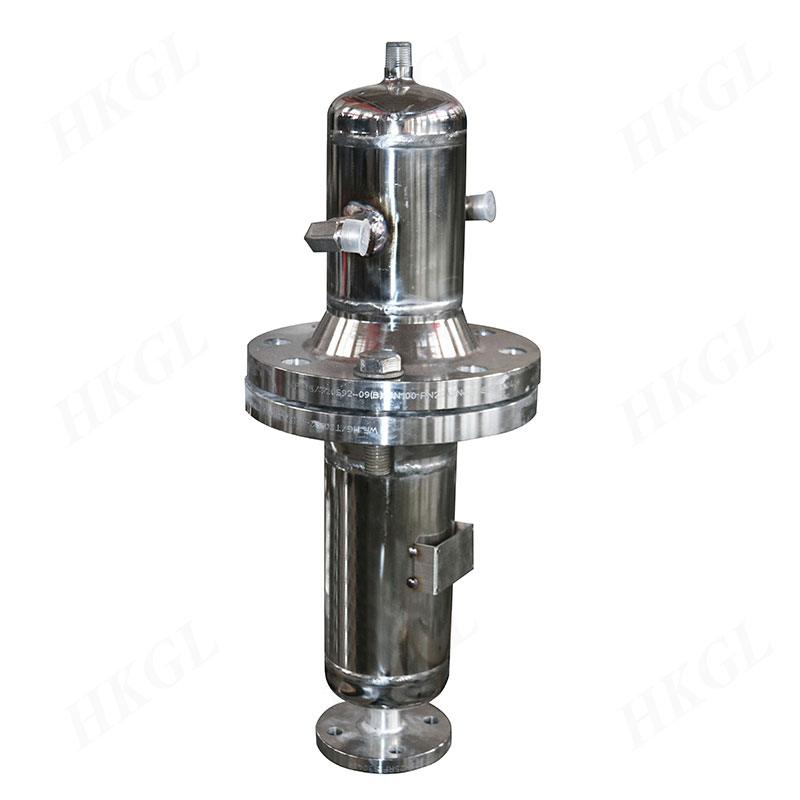

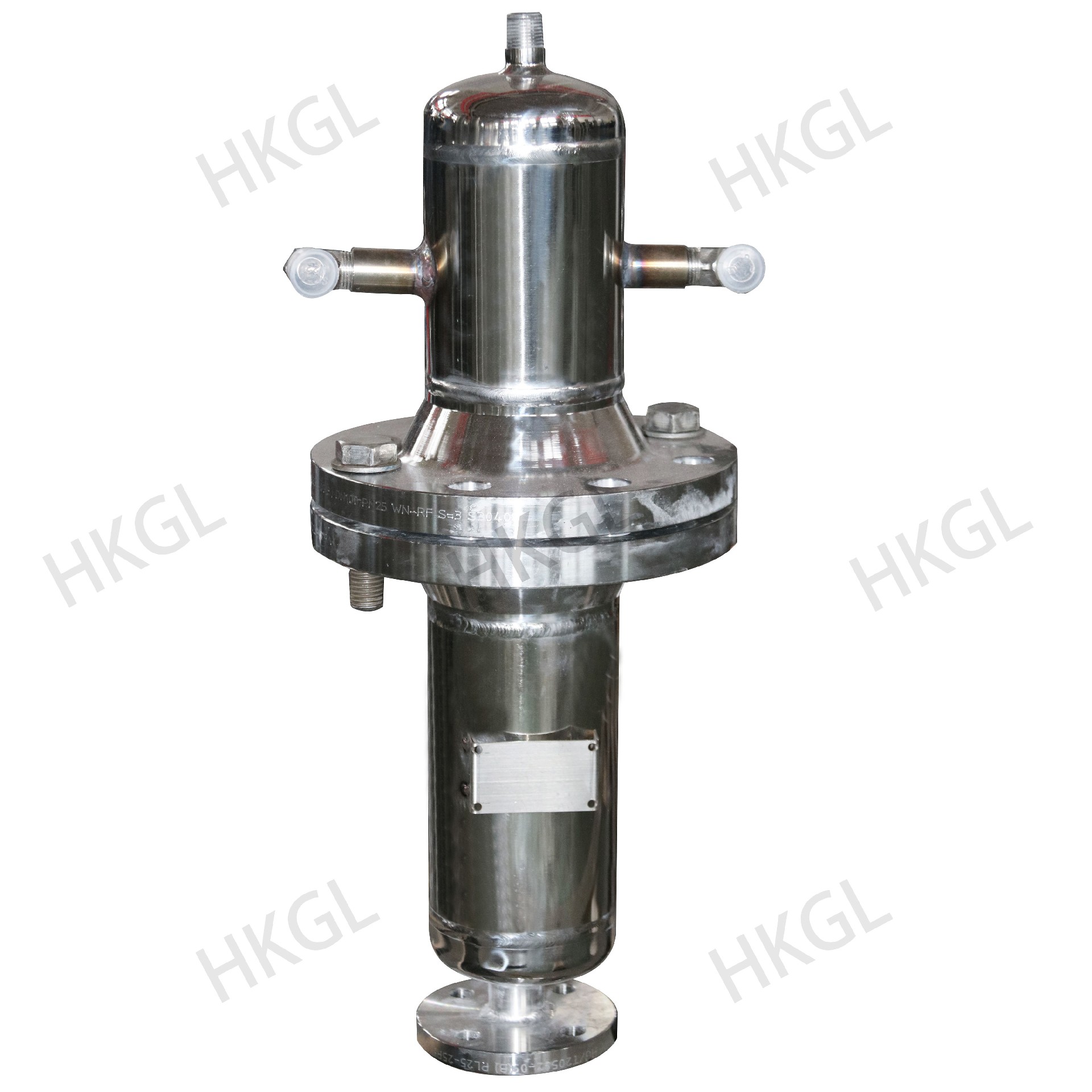

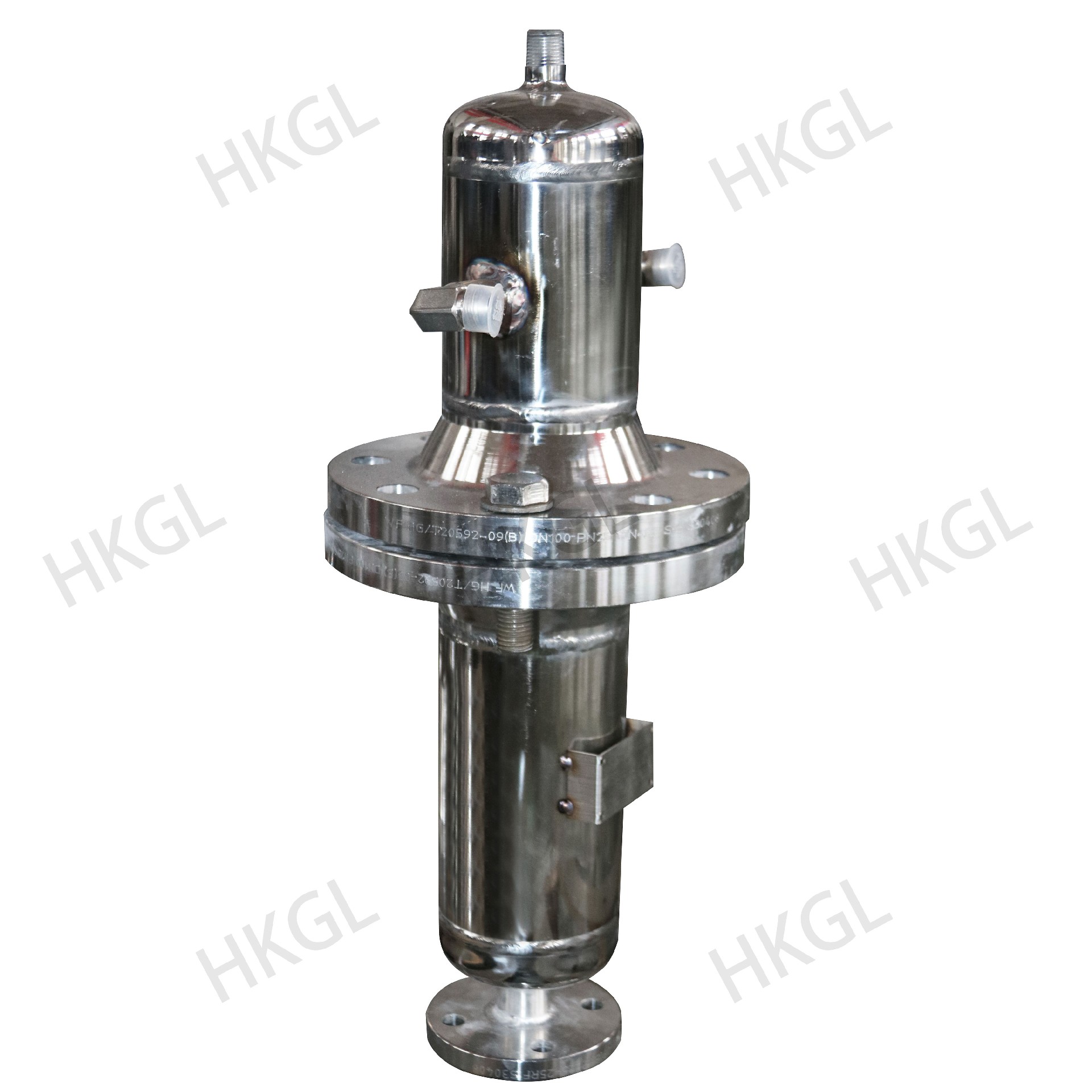

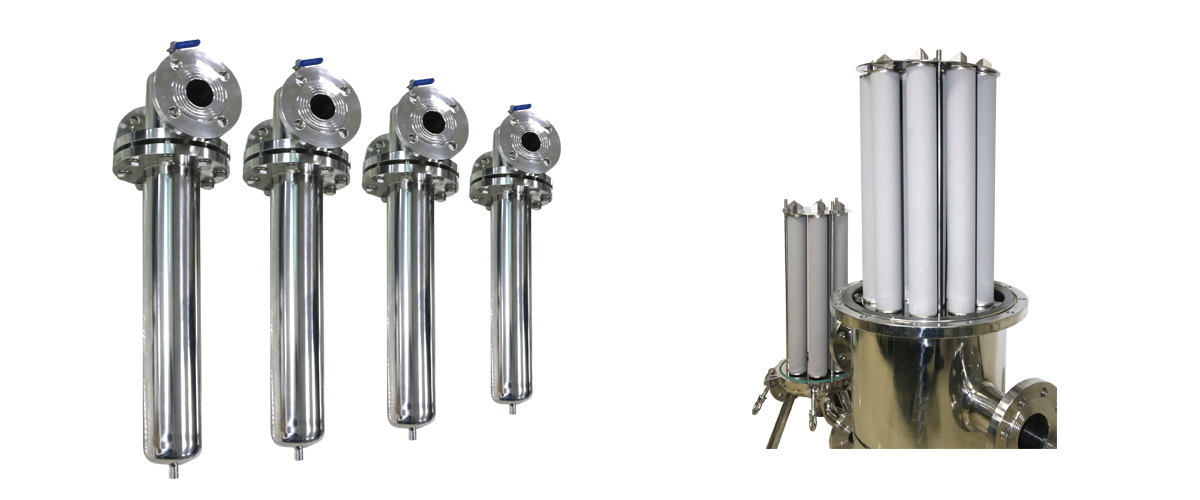

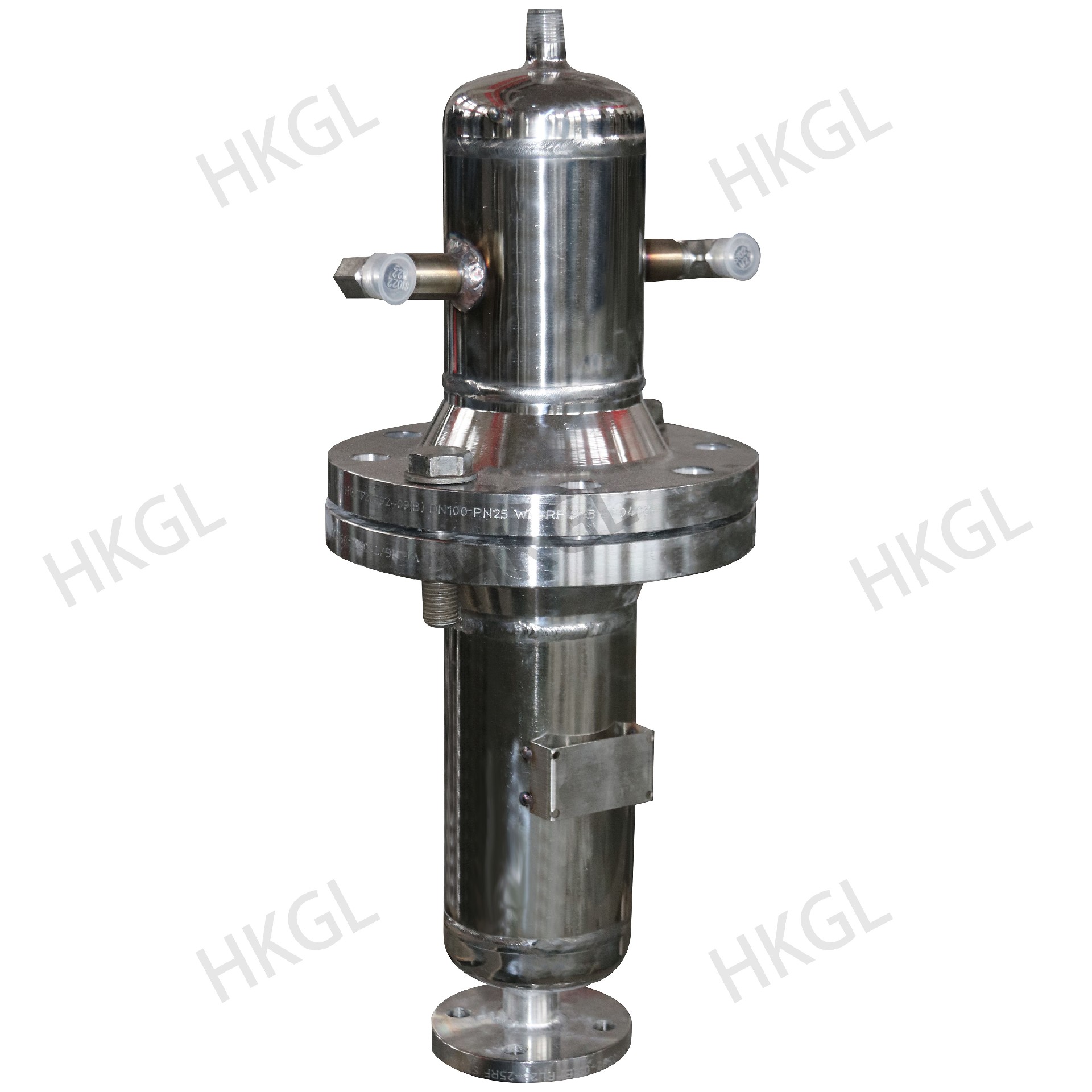

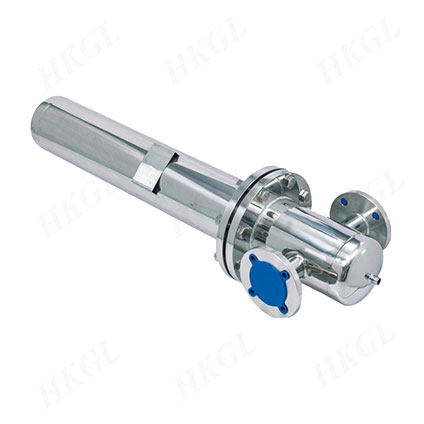

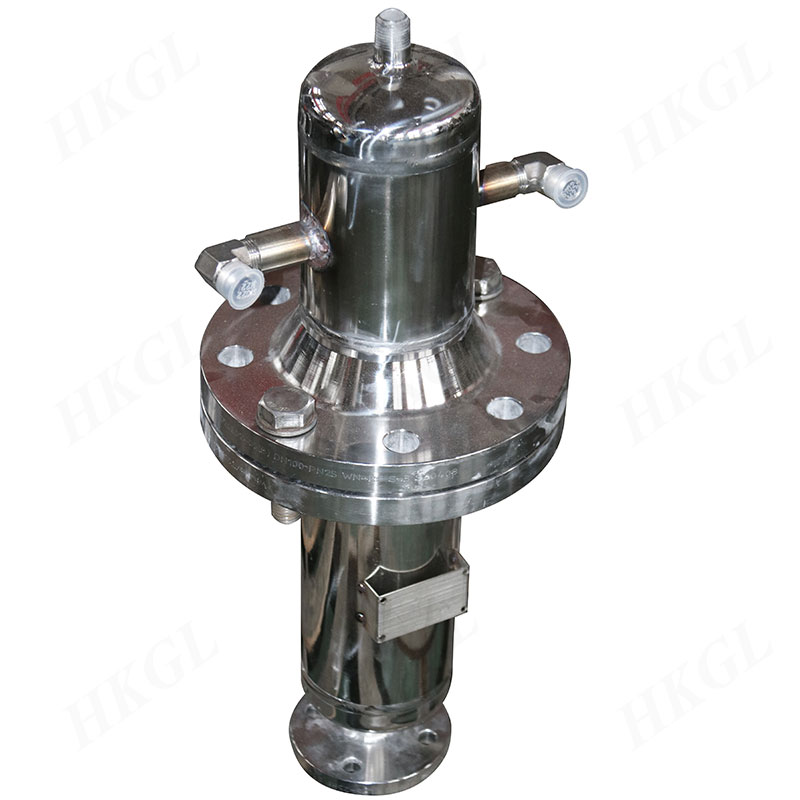

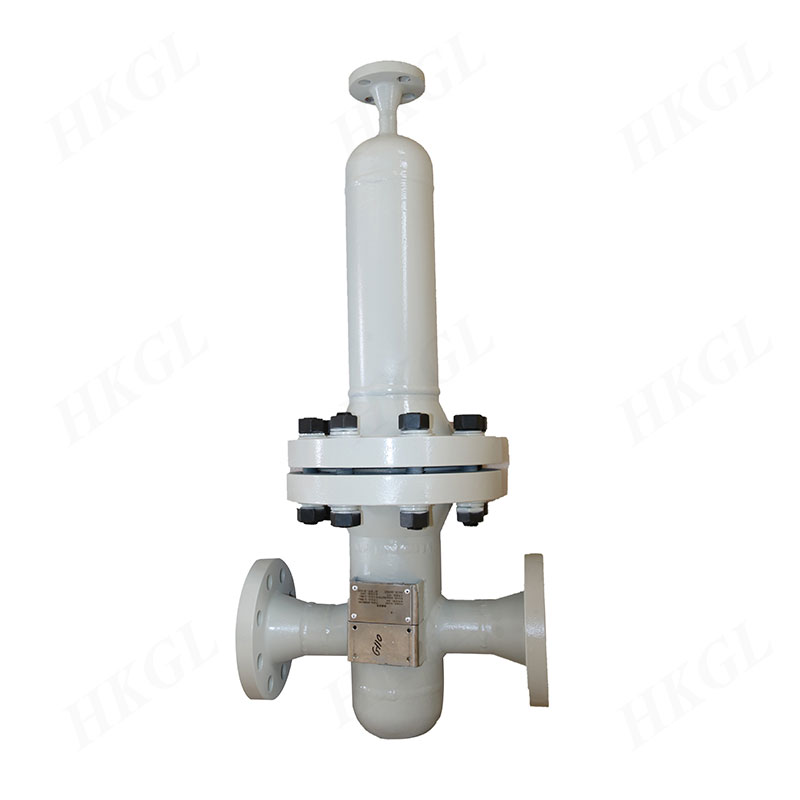

HK-GS系列标准型气体过滤器外壳采用钢制外壳制造，空气流动效果优良。进出口管道在同一条直线上，拆卸上筒体即可更换滤芯，简单安全。 过滤器内部滤芯安装标准的5英寸至40英寸，数量多达200多支， 因此完全可按客户的流量选择合适的配置。过滤器还可选择不同形式的滤芯，如聚丙烯、聚四氟乙烯、不锈钢等等来满足各种不同的工况过滤要求。
▶外形尺寸
▶标准尺寸
| 过滤器型号 | 流量（NM3/Min） | 滤芯数量 | 滤芯长度 | 进出口接管 | 连接形式 | 外形尺寸（mm） | D | W | H | H1 | H2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| HK-GS-01 | 1 | 1 | 5’’ | DN25 | 法兰卡箍 | Ø102 x 222 x 370 | 102 | 222 | 370 | - | 250 |
| HK-GS-02 | 2 | - | 10’’ | - | - | 510 x 370 | 510 | 370 | - | - | - |
| HK-GS-03 | 4 | - | 20’’ | DN40 | - | 760 x 610 | 760 | 610 | - | - | - |
| HKGS-6F | 6 | 3 | 10’’ | DN50 | 法兰 | Ø184 x 444 x 780 | 184 | 444 | 780 | 286 | 400 |
| HK-GS-10F | 10 | - | 20’’ | DN65 | - | 444 x 1050 | 444 | 1050 | 296 | 640 | 344 |
| HK-GS-15F | 15 | 5 | - | DN80 | - | Ø234 x 494 x 1070 | 234 | 494 | 1070 | 376 | 653 |
| HK-GS-20F | 20 | - | DN100 | - | - | 494 x 1210 | 494 | 1210 | 391 | - | 414 |
| HK-GS-30F | 30 | 7 | - | - | - | Ø274 x 534 x 1260 | 274 | 534 | 1260 | 663 | 454 |
| HK-GS-40F | 40 | 9 | DN125 | - | - | Ø306 x 566 x 1330 | 306 | 566 | 1330 | 415 | 685 |
| HK-GS-60F | 60 | 14 | - | - | - | Ø356 x 616 x 1350 | 356 | 616 | 1350 | 424 | 698 |
| HK-GS-80F | 80 | - | DN150 | - | - | 666 x 1440 | 666 | 1440 | 434 | - | 606 |
| HK-GS-100F | 100 | - | - | - | - | 666 x 444 | 666 | 444 | - | - | 606 |
| HK-GS-120F | 120 | 29 | - | DN200 | - | Ø506 x 766 x 1560 | 506 | 766 | 1560 | 468 | 735 |
| HK-GS-140F | 140 | - | DN200 | - | - | 766 x 1610 | 766 | 1610 | 498 | - | 726 |
▶技术参数
工作压力：0~25MPa
工作温度：-45~500℃
连接口径：DN15~DN1000
壳体材料：碳钢、低温钢、不锈钢、合金钢、衬胶
滤芯密封圈材料：氟橡胶、三元乙丙、丁晴橡胶等
设计制造参考标准：《GB150-2011》、《SH/T3411-1999》、《HG/T21637-19991》、ASME标准设计制造
设备垫片材质：金属缠绕垫、四氟、三元乙丙、石墨
过滤器配件：压力表、压差计、差压变送器、放空阀、排污阀
过滤介质：合成气、煤气、氢气、氮气、天然气等各种复杂成分混合工业气体
滤芯材料：聚醚砜、聚乙烯、聚四氟乙烯、不锈钢粉末、不锈钢折叠、钛棒等
过滤精度：0.01um、0.1μm、0.2μm、0.3μm、0.5μm、1μm、2μm、5μm、10μm、15μm、20μm、25μm、50μm(精度可选)
▶表面处理
碳钢表面：喷漆、防腐
不锈钢表面：喷砂、抛光
▶滤芯型号
聚丙烯系列 聚醚砜系列 金属烧结毡系列 聚四氟系列 金属膜系列 金属粉末烧结系列 楔形系列
▶技术选型
| 公称通径（DN） | DN15-DN1000（1/2’’-40’’） |
|---|---|
| 壳体材质 | 碳钢，不锈钢，钛材，合金钢等 |
| 滤芯材质 | PP/PES/PTFE/304/316L/合金材质 |
| 过滤精度 | ≥0.01um |
| 连接方式 | 法兰、对焊、承插焊、螺纹、卡箍 |
| 法兰压力 | 0.25-6.3MPa(150-600LB) |
| 法兰密封面 | FF、RF、M、FM、RJ、T、G |
| 垫片材质 | PTFE、金属缠绕、丁晴橡胶等 |
附 注
可根据用户提供的规格、型号及样品加工定制!
