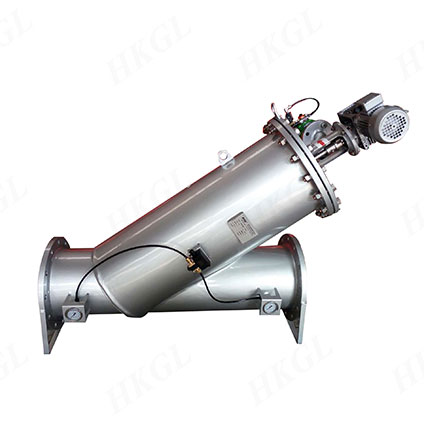

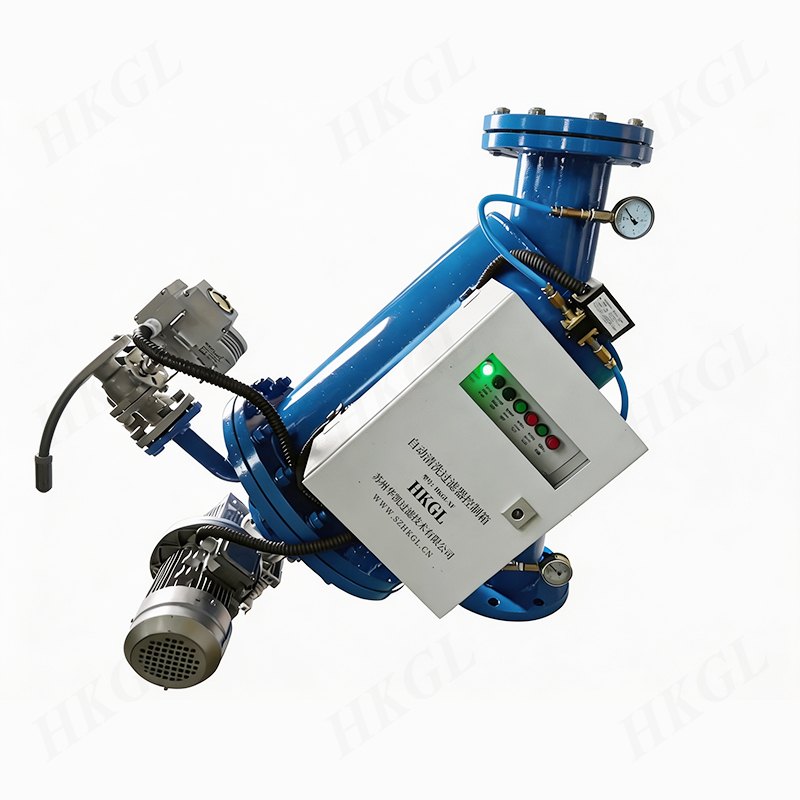

全自动Y型自清洗过滤器
全自动Y型自清洗过滤器

工作原理 HK-SH全自动刷式Y型自清洗过滤器主要包括:壳体、滤筒(过滤污物)、清洗机构(包括清洗刷、刷洗滤网)、 控制器(收集并比较压差信号,输出控制信号)、清洗电机(接受控制信号,提供清洗机构所需动力)、电动球阀(接受控制信号,排出污物)。 智能型自控过滤器其内部结构为猪鬃毛刷或不锈钢丝刷及不锈

订购热线:
0512-80806580
产品详情

  工作原理

  HK-SH全自动刷式Y型自清洗过滤器主要包括:壳体、滤筒(过滤污物)、清洗机构(包括清洗刷、刷洗滤网)、 控制器(收集并比较压差信号,输出控制信号)、清洗电机(接受控制信号,提供清洗机构所需动力)、电动球阀(接受控制信号,排出污物)。

  智能型自控过滤器其内部结构为猪鬃毛刷或不锈钢丝刷及不锈钢滤网和传动件组成。由传动电机和电动阀自动完成清洗排污。操作方式为自动运行(亦可手动运行), 具有压差和定时自动排污双重功能。其自动化部分采用PLC可编程控制器。

  当水流经过过滤器时,水中的机械杂质被过滤网拦截,当滤网表面积聚的杂质增加而合压差达到0.04MPa时。压差开关即发出信号,同时PLC即发出指令,传动电机启动,排污阀打开, 沉积在滤网中的杂质被转动的刷子刷下,从排污口排出。整个刷洗排污过程无人员操作,无停机。 同时,该设备还设有定时清洗排污和手动清洗排污功能,出水的安全可靠。至此,HK-SH全自动Y型过滤器实现系统在不停机的情况下达到过滤效果,整个系统正常运行。

  外形尺寸

  HK-SH系列:全自动Y型刷式过滤器性能特点

  单台流量:1-450M3/H,更大流量可由多个单机并联

  小工作压力:0.1MPa ~+

  大工作压力:1.0MPa、1.6MPa

  工作温度:120度 ℃

  过滤精度:25-3500微米

  控制方式: 压差,时间及手动

  清洗时间:20-60秒

  清洗机构转速:14-20RPM

  清洗压损:0.01-0.08MPa

  控制电压:交流220V

  工作电压: 三相380V,50HZ

  液晶显示界面,人性化设计操作简便

  控制箱选择:西门子LOGO、 液晶多功能显示屏、可编程控制器、485通讯

  技术参数

型号HK-SH-50HK-SH-80HK-SH-100HK-SH-150HK-SH-200HK-SH-250
管径(mm)5080100150200250
过滤流量(m3/h)205080150300450
过滤面积(cm2)275027502750415075007500
排污阀DN(mm)252525325050
一次清洗水量(L)60606090160160
电机功率(KW)0.550.550.550.550.550.55
重量(Kg)505671130260300
过滤流量(m3/h)1503004506009001200
过滤面积(cm2)750075007500145001700022100
排污阀DN(mm)505050508080
一次清洗水量(L)150150200200500500
电机功率(KW)0.550.550.550.750.750.75
重量(Kg)290300360380430580

  HK-SH型过滤器安装方式

  HK-SH系列:

  全自动Y型刷式过滤器性能特点:

单台流量150-1200m3/h,更大流量可由多个单机并联清洗时间20-50秒
小工作压力0.2MPa清洗机构转速14-20rpm
大工作压力1.0MPa、1.6MPa清洗压损0.01-0.08MPa
工作温度75度控制电压交流220V
过滤精度300-3500微米额定电压三相380V,50HZ
控制方式压差,时间及手动液晶显示界面,人性化设计操作简便

  技术参数

型号HK-SH-150HK-SH-200HK-SH-250HK-SH-300HK-SH-350HK-SH-400
管径(mm)150200250300350400
过滤流量(m3/h)1503004506009001200
过滤面积(cm2)750075007500145001700022100
排污阀DN(mm)505050508080
一次清洗水量(L)150150200200500500
电机功率(KW)0.550.550.550.750.750.75
重量(Kg)290300360380430580

  HK-SH型过滤器安装方式


型号HK-SH-150HK-SH-200HK-SH-250HK-SH-300HK-SH-350HK-SH-400
D(mm)430430630630724824
A(mm)410410510510537615
B(mm)53055080085011001000
C(mm)150015501730176022702430
C*(mm)200021002700280033003400
H(mm)760780110011509251000
L(mm)300300340340365365
G(mm)320320510510610650

  技术选型

公称通经(DN)DN150-DN600(1/2’’-24’’)连接方式法兰、对焊、承插焊、螺纹、卡箍
壳体材质碳钢,不锈钢等法兰压力0.25-6.3MPa(150-600LB)
滤芯材质不锈钢等法兰密封面FF、RF、M、FM、RJ、T、G
过滤精度10目-500目垫片材质PTFE、金属缠绕、丁晴橡胶等

  附 注

  可根据用户提供的规格、型号及样品加工定制!
