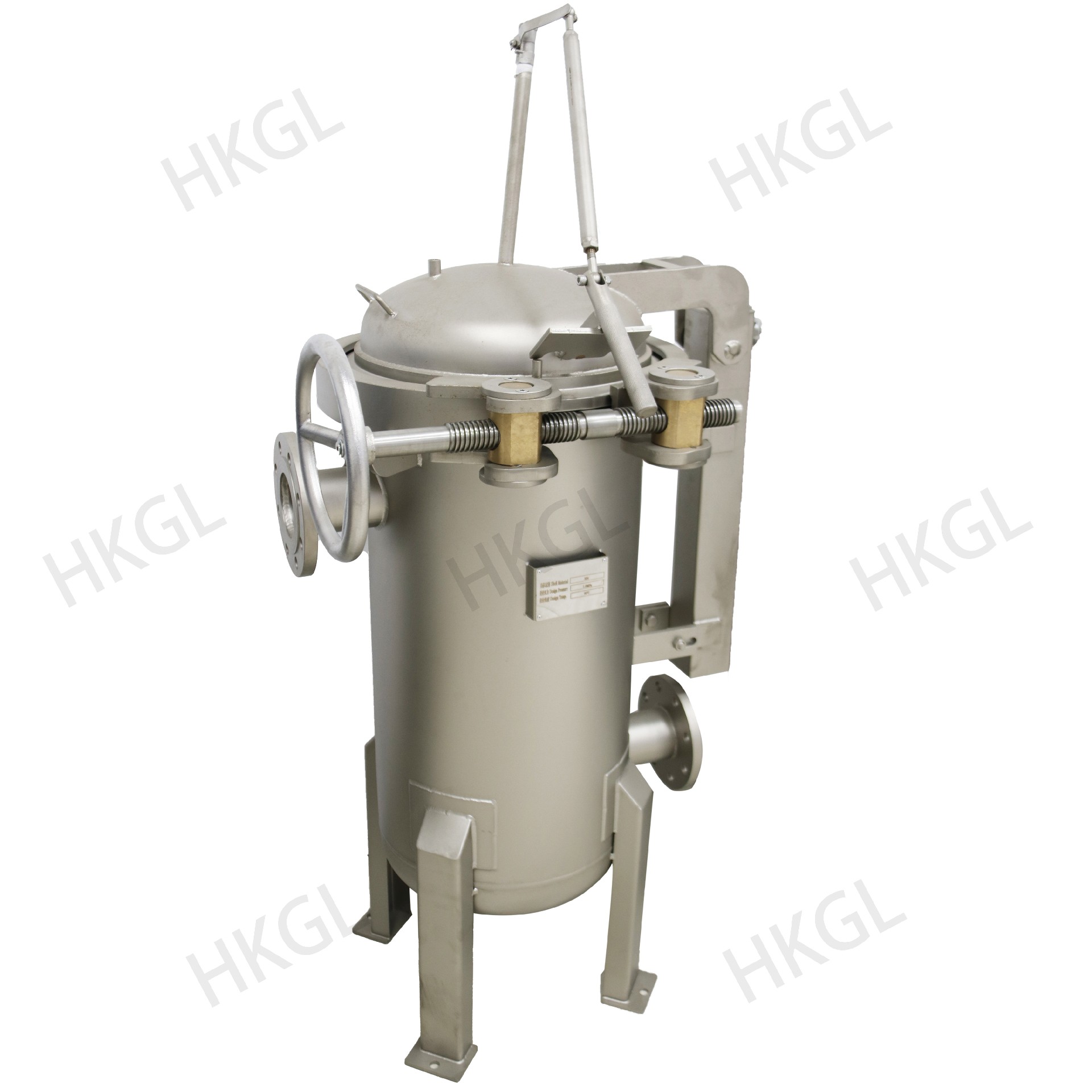

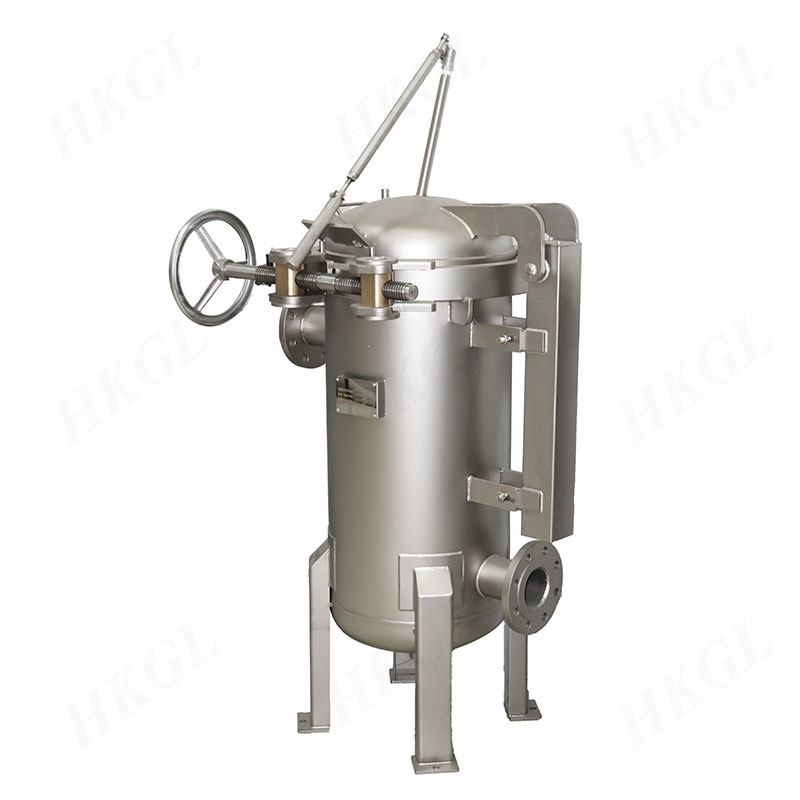

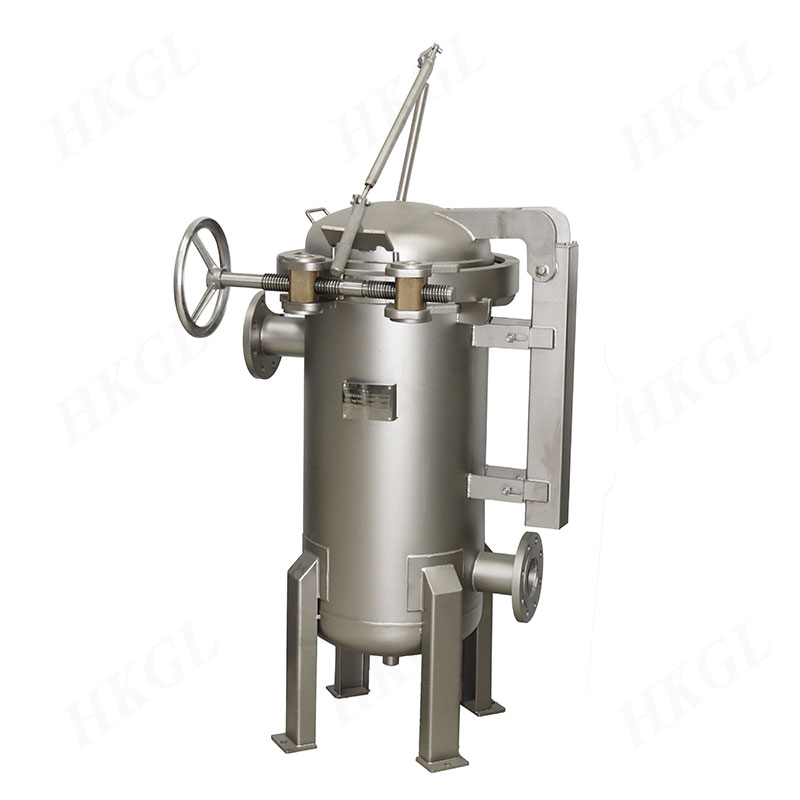

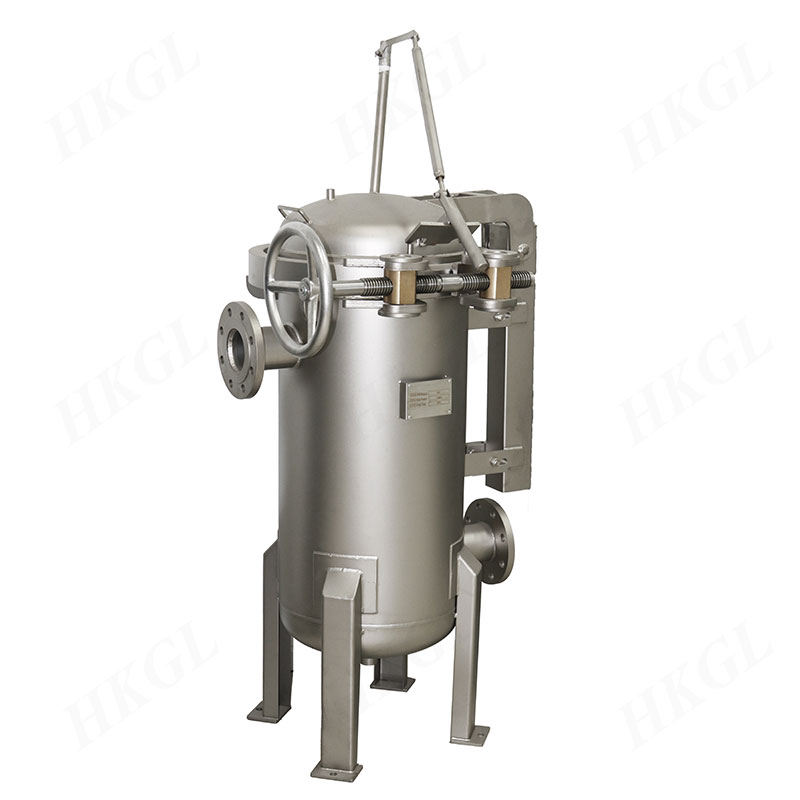

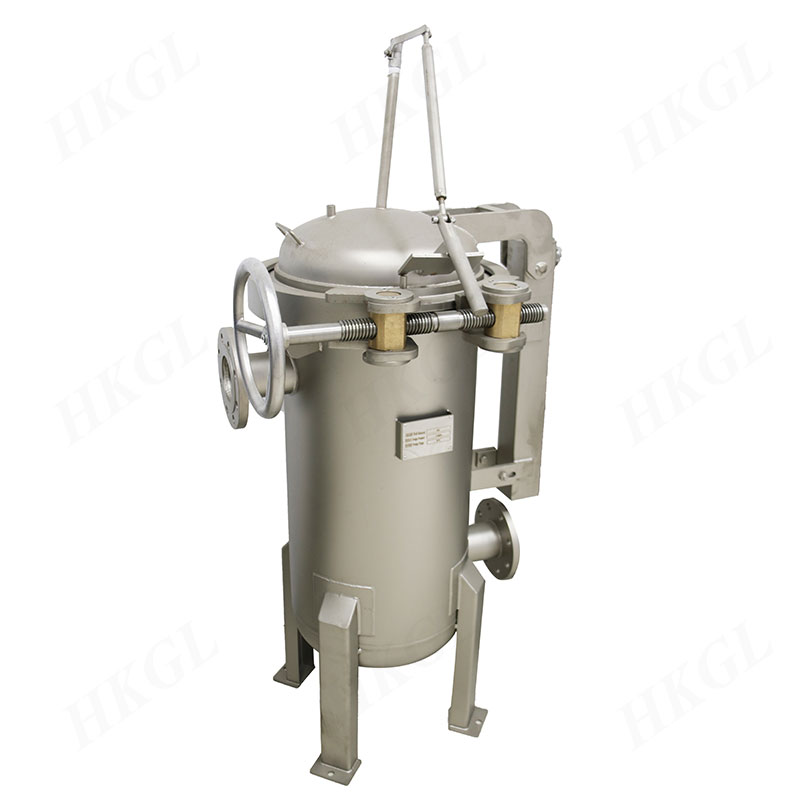

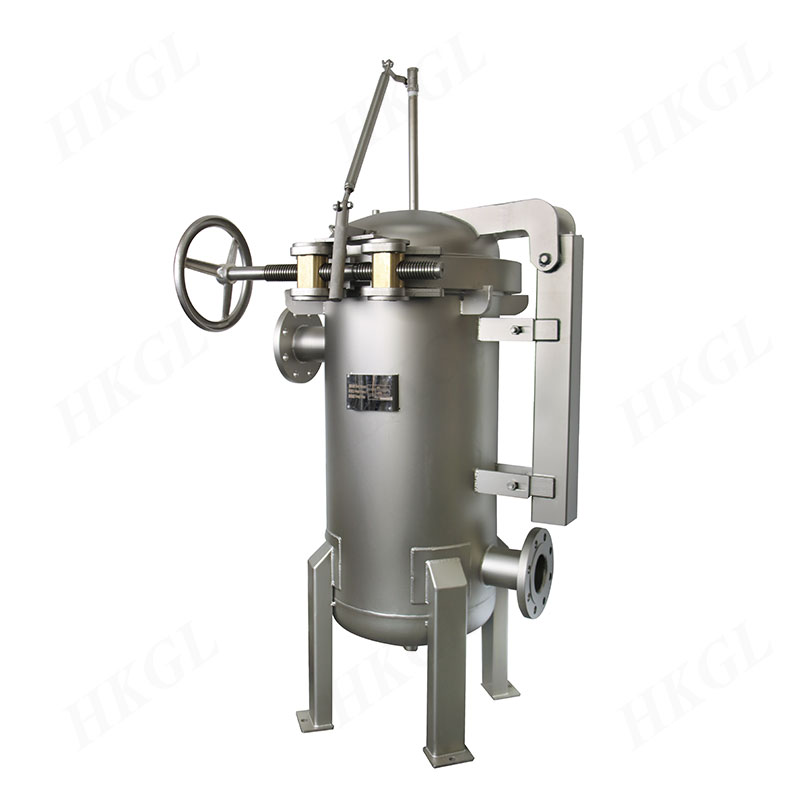

▶HOOP TYPE抱箍型袋式过滤器
华凯HK-SGD系列单袋式过滤器采用便捷轻便的抱箍结构，适用于低压流体过滤等应用。
304及316L材料制造，抗腐蚀性能高，经年累月的操作，仍能维持稳定的表现。
▶优异性能
★ 标准型袋式接口、安装形式多样化
★ 快开环首螺栓，启闭方便快捷
★ 可根据流量选择合适滤袋
★ 安装尺寸可根据现场要求快速调整
★ 卫生级抛光可满足客户苛刻要求
▶技术参数
| 口径规格 | 1-2" |
|---|---|
| 设计压力 | 1.6MPa |
| 设计温度 | 120℃ |
| 表面处理 | 壳体内外喷砂或抛光 |
| 法兰标准 | HG、GB、SH、HGJ、JB、ANSI、JIS |
| 密封垫片 | 硅胶、丁晴橡胶、四氟橡胶 |
| 接口形式 | 螺纹、卡箍、法兰 |
| 过滤精度 | 0.5um-800um |
| 滤袋型号 | 1#、2# |
| 排污口规格 | 1/4" |
| 设计制造参考标准 | 《GB150-2011》《HG/T21637-1991》《SH/T3411-1999》 |
| 滤袋材质 | 聚酯、聚丙烯、尼龙、聚四氟乙烯、玻璃纤维 |
▶ 过滤器尺寸
| Model | A | B | C | D | F | In/Out |
|---|---|---|---|---|---|---|
| HK-SGD-1S | 500 | 380 | 700 | φ219 | φ170 | 1”-4” |
| HK-SGD-2S | 700 | 720 | 1050 | φ219 | φ170 | 1”-4” |
| HK-SGD-3S | 350 | 190 | 430 | φ114 | φ97 | 3/4”-2” |
| HK-SGD-4S | 500 | 340 | 580 | φ114 | φ97 | 3/4”-2” |
