压缩空气过滤器

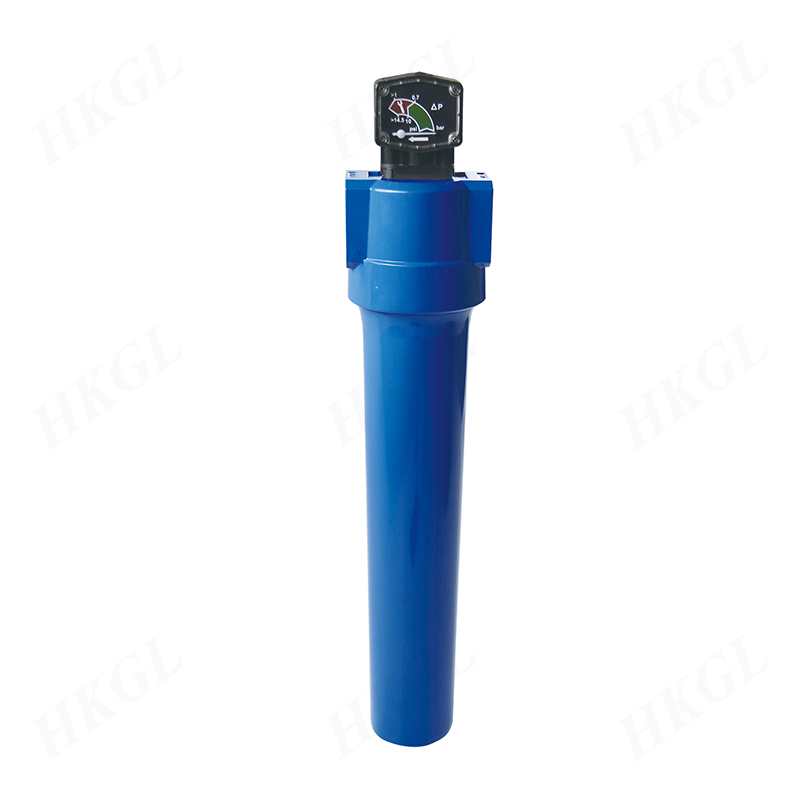

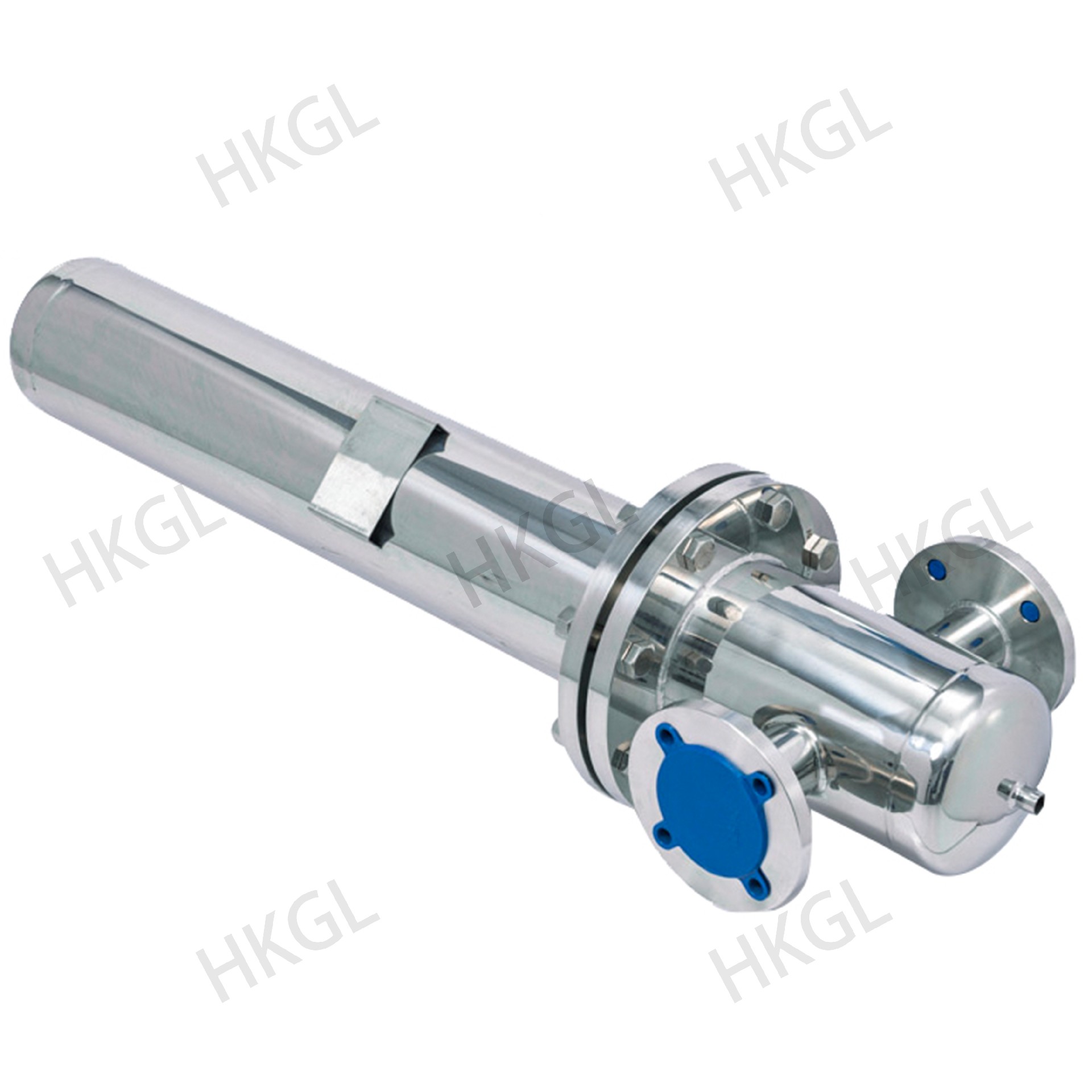

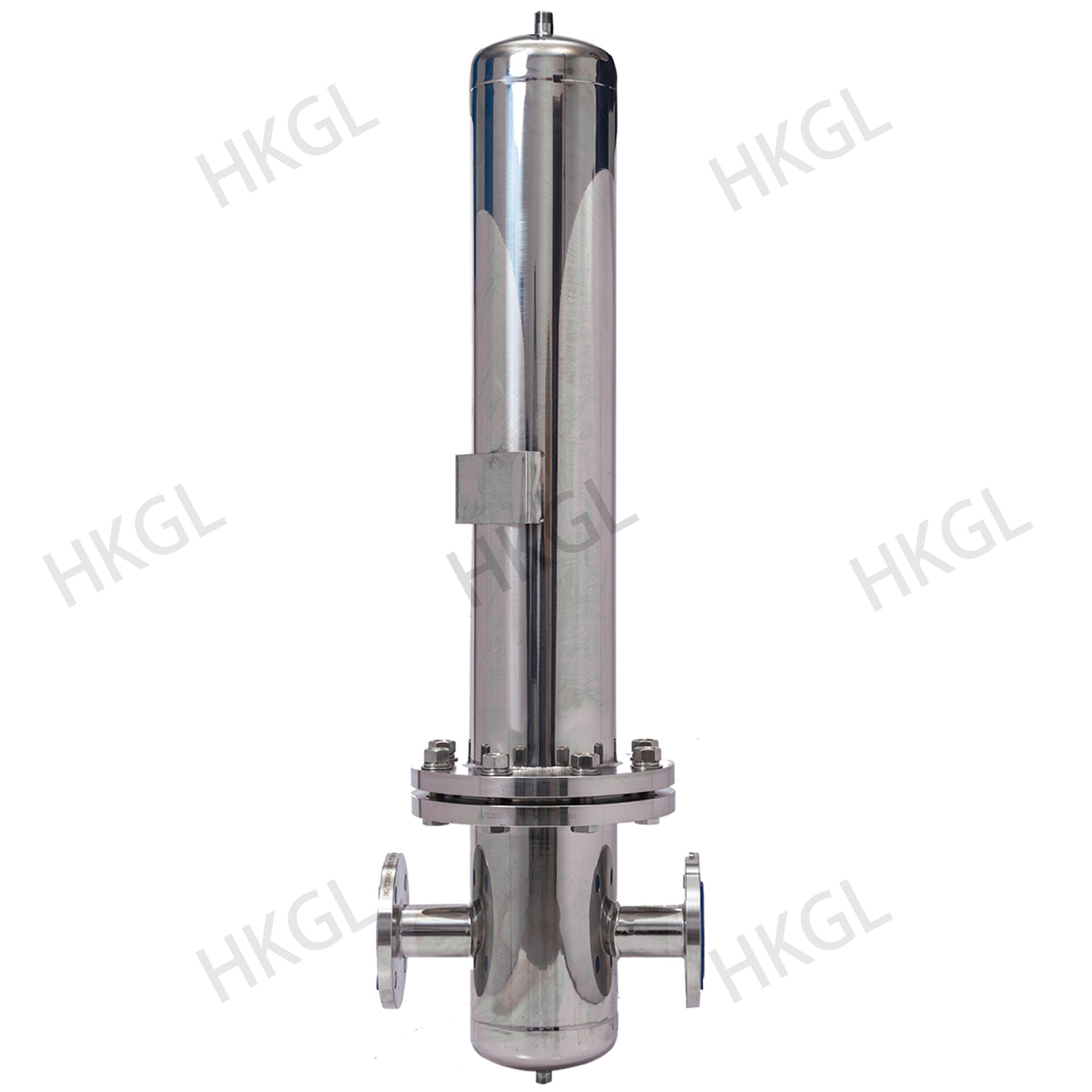

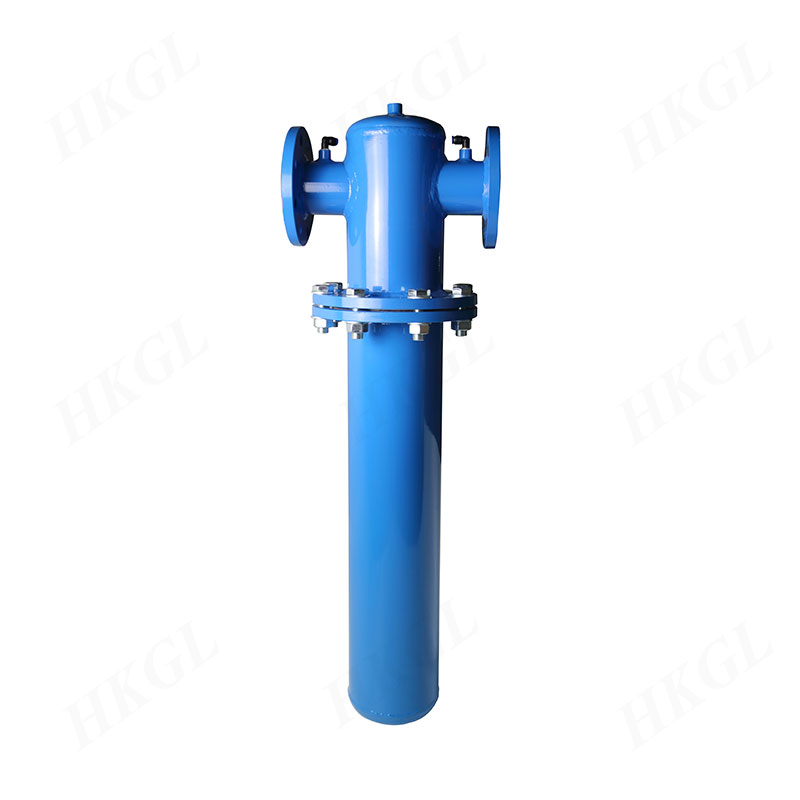

压缩空气过滤器

产品介绍 压缩空气过滤器主要应用于压缩空气净化、除杂,将混合于压缩空气中的尘埃、水蒸气以及未充分燃烧的碳氢化合物和细菌进行过滤。此外,空气压 缩机的润滑系统还会产生磨损粒子和油污等污染物。即使是无油压缩机也会产生这些物质。这种油呈酸性,是起不到任何润滑作用的劣质油。压缩空气分配系统的管路锈

订购热线:
0512-80806580
产品详情

▶产品介绍

  压缩空气过滤器主要应用于压缩空气净化、除杂,将混合于压缩空气中的尘埃、水蒸气以及未充分燃烧的碳氢化合物和细菌进行过滤。此外,空气压 缩机的润滑系统还会产生磨损粒子和油污等污染物。即使是无油压缩机也会产生这些物质。这种油呈酸性,是起不到任何润滑作用的劣质油。压缩空气分配系统的管路锈蚀也会对压缩空气造成污染。

  这些尘埃、油和水混合在一起形成了一种有害的腐蚀性油泥,会快速磨损气动设备,堵塞阀门,腐蚀管路,从而造成:空气泄露、工具和设备损坏、 生产停滞、维修成本增加、产品报废、健康和安全受到威胁、工作环境受到影响。

▶过滤器特点

  结构合理,体积小、重量轻;

  自动排污和手动排污排放方式;

  高效能去除水、油雾、固体颗粒;

  三级分段净化处理,使用寿命长;

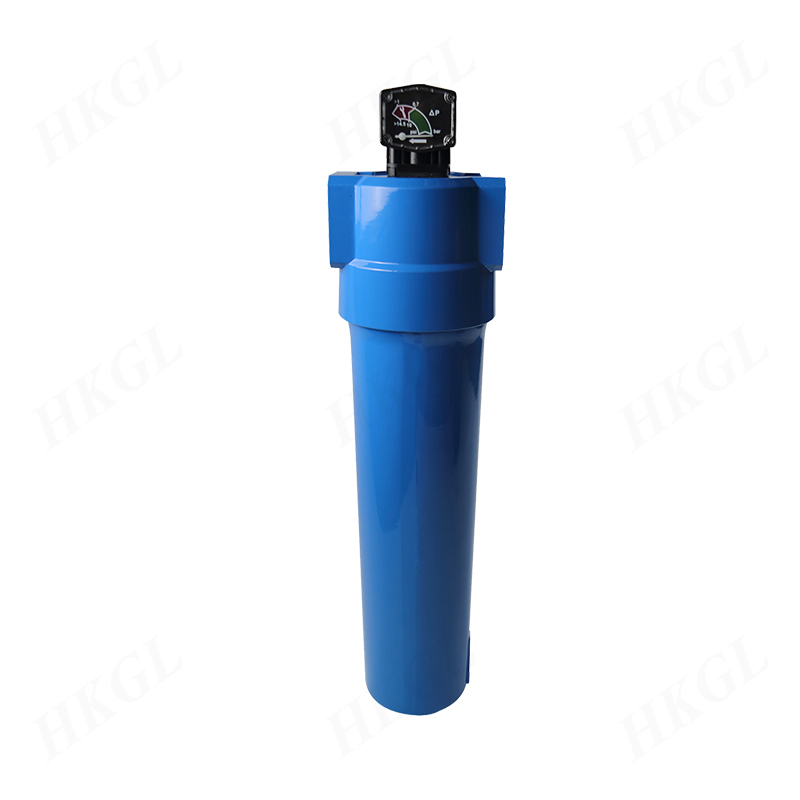

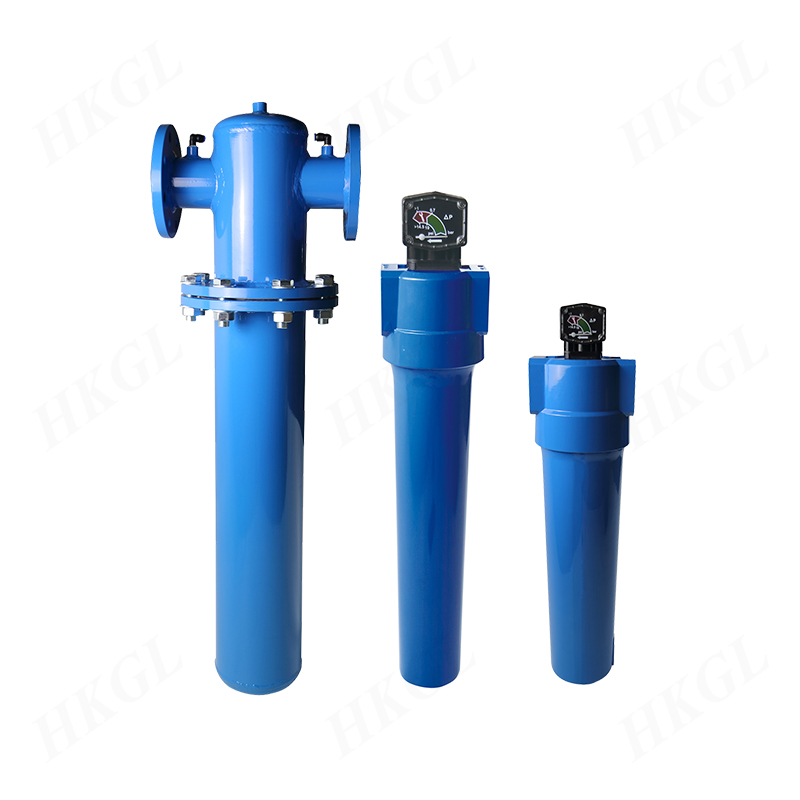

  带有压差指示显示,便于实时监控压差;

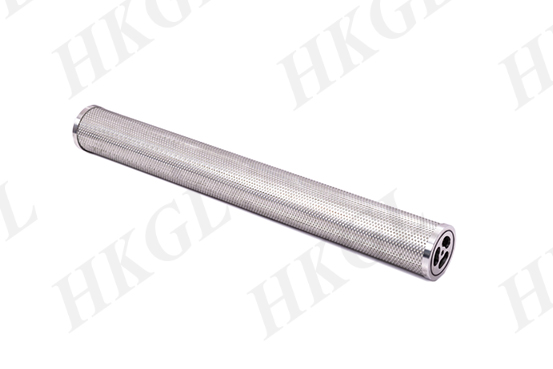

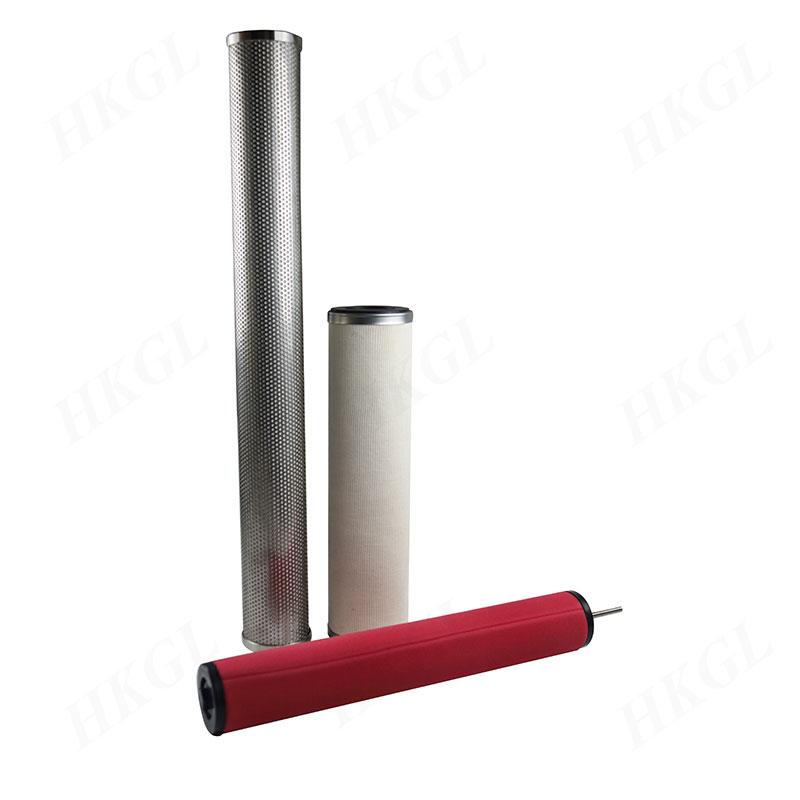

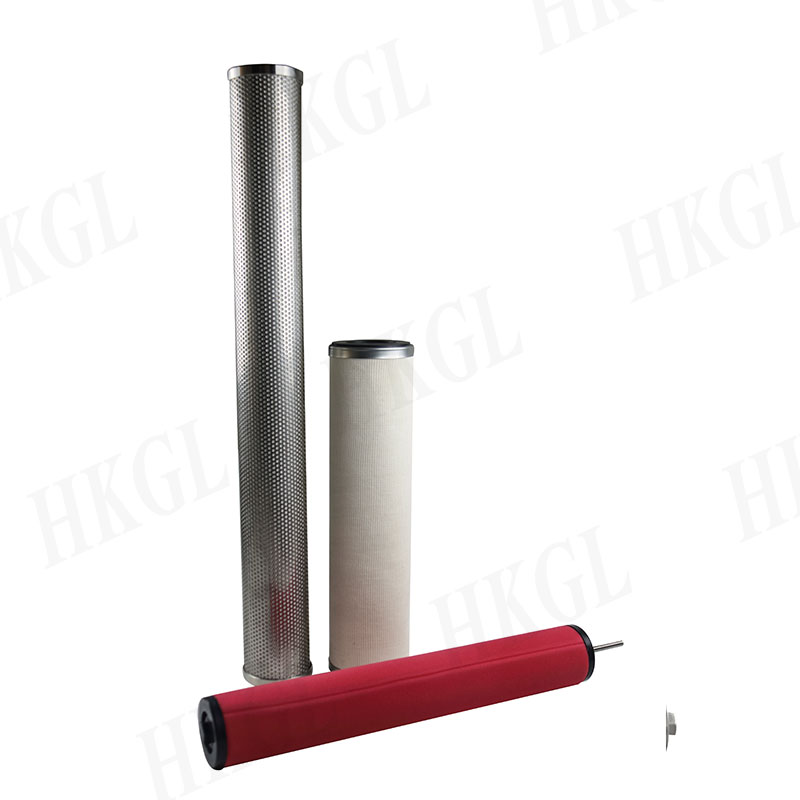

  滤芯过滤面积增大,压损小,更换滤芯方便快捷;

  99.9999%去除0.01um及以上颗粒、油雾浓度控制在0.01ppm/wt。

外形尺寸



压缩空气过滤器


▶标准尺寸

产品型号公称流量
NM3/Min
管径尺寸外形尺寸结构形式
ABCD
HK-GFI-070.7RC1/2''90230255
图1
HK-GFI-151.5RC1/2'',RC1''90230255
图1
HK-GFI-242.4RC1-1/2''110345378
图1
HK-GFI-353.5RC1-1/2''110345378
图1
HK-GFI-606.0RC1-1/2''110474507
图1
HK-GFI-909RC2''150500550
图1
HK-GFI-12012RC2''150500550
图1
HK-GFII-14014RC2-1/2''150650700133图2
HK-GFII-18018RC2-1/2''150800850133图2
HK-GFII-180F18Dn803369401120150图3
HK-GFIII-220F22Dn803369401120150图3
HK-GFIII-360F36Dn10050010501250250图3
HK-GFIII-540F54Dn10050010501250250图3
HK-GFIII-720F72Dn1256009901250350图3
HK-GFIII-900F90Dn1256009901250350图3
HK-GFIII-1100F110Dn12560010701350350图3
HK-GFIII-1300F130Dn15070010201350450图3
HK-GFIII-1540F145Dn15070010201350450图3
HK-GFIII-1650F165Dn15078010701400500图3
HK-GFIII-1800F180Dn15078010701400500图3
HK-GFIII-2000F200Dn15078010701400550图3

注释

  1、过滤器工作压力0.2-1.0Mpa,大于1.0Mpa请在订货时注明

  2、公称流量是指过滤器工作压力在0.7Mpa时的流量



进气口压力修正系数表
进气口压力(kgf/cm³)2345678910121416182021
修正系数0.380.50.620.750.8711.121.241.371.621.822.112.362.612.73

在压力不是7kgf/cm³时,若要确定流速,可从商标证找出流速,然后乘以与过滤器进出口压力相应的修正系数。切勿根据管道尺寸选择过滤器;应根据流速和压力进行选择。

▶选型等级

  C级:分离/过滤器

  滤除:3微米和更大的固态与液态颗粒:残留油分含量:5PPM W/W

  ISO 8573.1质量等级:固体:3级;油分含量:5级

  进气口液态负载:20,000PPM W/W


  T级:主管路过滤器

  滤除:1微米和更大的固态与液态颗粒:残留油分含量:1PPM W/W

  ISO 8573.1质量等级:固体:2级;油分含量:4级

  进气口液态负载:1000PPM W/W


  A级:高效除油除水过滤器

  滤除:0.01微米和更大的固态与液态颗粒:99.99+%油雾;残留油分、水分含量:0.01PPM W/W

  ISO 8573.1质量等级:固体:1级;油分、水分含量:2级

  进气口液态负载:60PPM W/W


  AA级:高效除油除水过滤器

  滤除:0.01微米和更大的固态与液态颗粒:99.99+%油雾;残留油分、水分含量:0.01PPM W/W

  ISO 8573.1质量等级:固体:1级;油分、水分含量:1级

  进气口液态负载:40PPM W/W


  H级:除油除臭过滤器

  滤除:油气;残留油分含量:0.003PPM W/W(油汽状)0.01um微米和更大的固态与液态颗粒

  ISO 8573.1质量等级:固体:1级;油分含量:1级

  过滤器进气口不可有液体:1级过滤的上游应使用高效除油过滤器及高效微油雾

  过滤器防止液态油污染:60PPM W/W


▶技术选型

产品参数表
公称通径(DN)DN150-DN1000(1/2’’-40’’)
壳体材质铝合金、碳钢,不锈钢等
滤芯材质玻纤、不锈钢等
过滤精度0.01um-500目
连接方式法兰、对焊、承插焊、螺纹、卡箍
法兰压力0.25-6.3MPa(150-600LB)
法兰密封面FF、RF、M、FM、RJ、T、G
垫片材质PTFE、金属缠绕、丁晴橡胶等


  附 注

  可根据用户提供的规格、型号及样品加工定制!



▶产品介绍

  压缩空气过滤器主要应用于压缩空气净化、除杂,将混合于压缩空气中的尘埃、水蒸气以及未充分燃烧的碳氢化合物和细菌进行过滤。此外,空气压 缩机的润滑系统还会产生磨损粒子和油污等污染物。即使是无油压缩机也会产生这些物质。这种油呈酸性,是起不到任何润滑作用的劣质油。压缩空气分配系统的管路锈蚀也会对压缩空气造成污染。

  这些尘埃、油和水混合在一起形成了一种有害的腐蚀性油泥,会快速磨损气动设备,堵塞阀门,腐蚀管路,从而造成:空气泄露、工具和设备损坏、 生产停滞、维修成本增加、产品报废、健康和安全受到威胁、工作环境受到影响。

▶过滤器特点

  结构合理,体积小、重量轻;

  自动排污和手动排污排放方式;

  高效能去除水、油雾、固体颗粒;

  三级分段净化处理,使用寿命长;

  带有压差指示显示,便于实时监控压差;

  滤芯过滤面积增大,压损小,更换滤芯方便快捷;

  99.9999%去除0.01um及以上颗粒、油雾浓度控制在0.01ppm/wt。

外形尺寸



压缩空气过滤器


▶标准尺寸

产品型号公称流量
NM3/Min
管径尺寸外形尺寸结构形式
ABCD
HK-GFI-070.7RC1/2''90230255
图1
HK-GFI-151.5RC1/2'',RC1''90230255
图1
HK-GFI-242.4RC1-1/2''110345378
图1
HK-GFI-353.5RC1-1/2''110345378
图1
HK-GFI-606.0RC1-1/2''110474507
图1
HK-GFI-909RC2''150500550
图1
HK-GFI-12012RC2''150500550
图1
HK-GFII-14014RC2-1/2''150650700133图2
HK-GFII-18018RC2-1/2''150800850133图2
HK-GFII-180F18Dn803369401120150图3
HK-GFIII-220F22Dn803369401120150图3
HK-GFIII-360F36Dn10050010501250250图3
HK-GFIII-540F54Dn10050010501250250图3
HK-GFIII-720F72Dn1256009901250350图3
HK-GFIII-900F90Dn1256009901250350图3
HK-GFIII-1100F110Dn12560010701350350图3
HK-GFIII-1300F130Dn15070010201350450图3
HK-GFIII-1540F145Dn15070010201350450图3
HK-GFIII-1650F165Dn15078010701400500图3
HK-GFIII-1800F180Dn15078010701400500图3
HK-GFIII-2000F200Dn15078010701400550图3

注释

  1、过滤器工作压力0.2-1.0Mpa,大于1.0Mpa请在订货时注明

  2、公称流量是指过滤器工作压力在0.7Mpa时的流量

在压力不是7kgf/cm³时,若要确定流速,可从商标证找出流速,然后乘以与过 滤器进出口压力相应的修正系数。切勿根据管道尺寸选择过滤器;应根据流速和压 力进行选择。
进气口压力kgf/cm³2345678910121416182021
修正系数0.380.500.620.750.871.001.121.241.371.621.822.112.362.612.73



▶选型等级

  C级:分离/过滤器

  滤除:3微米和更大的固态与液态颗粒:残留油分含量:5PPM W/W

  ISO 8573.1质量等级:固体:3级;油分含量:5级

  进气口液态负载:20,000PPM W/W


  T级:主管路过滤器

  滤除:1微米和更大的固态与液态颗粒:残留油分含量:1PPM W/W

  ISO 8573.1质量等级:固体:2级;油分含量:4级

  进气口液态负载:1000PPM W/W


  A级:高效除油除水过滤器

  滤除:0.01微米和更大的固态与液态颗粒:99.99+%油雾;残留油分、水分含量:0.01PPM W/W

  ISO 8573.1质量等级:固体:1级;油分、水分含量:2级

  进气口液态负载:60PPM W/W


  AA级:高效除油除水过滤器

  滤除:0.01微米和更大的固态与液态颗粒:99.99+%油雾;残留油分、水分含量:0.01PPM W/W

  ISO 8573.1质量等级:固体:1级;油分、水分含量:1级

  进气口液态负载:40PPM W/W


  H级:除油除臭过滤器

  滤除:油气;残留油分含量:0.003PPM W/W(油汽状)0.01um微米和更大的固态与液态颗粒

  ISO 8573.1质量等级:固体:1级;油分含量:1级

  过滤器进气口不可有液体:1级过滤的上游应使用高效除油过滤器及高效微油雾

  过滤器防止液态油污染:60PPM W/W


▶技术选型

公称通径(DN)DN150-DN1000(1/2’’-40’’)连接方式法兰、对焊、承插焊、螺纹、卡箍
壳体材质铝合金、碳钢,不锈钢等法兰压力0.25-6.3MPa(150-600LB)
滤芯材质玻纤、不锈钢等法兰密封面FF、RF、M、FM、RJ、T、G
过滤精度0.01um-500目垫片材质PTFE、金属缠绕、丁晴橡胶等

  附 注

  可根据用户提供的规格、型号及样品加工定制!
