产品详情

  产品介绍

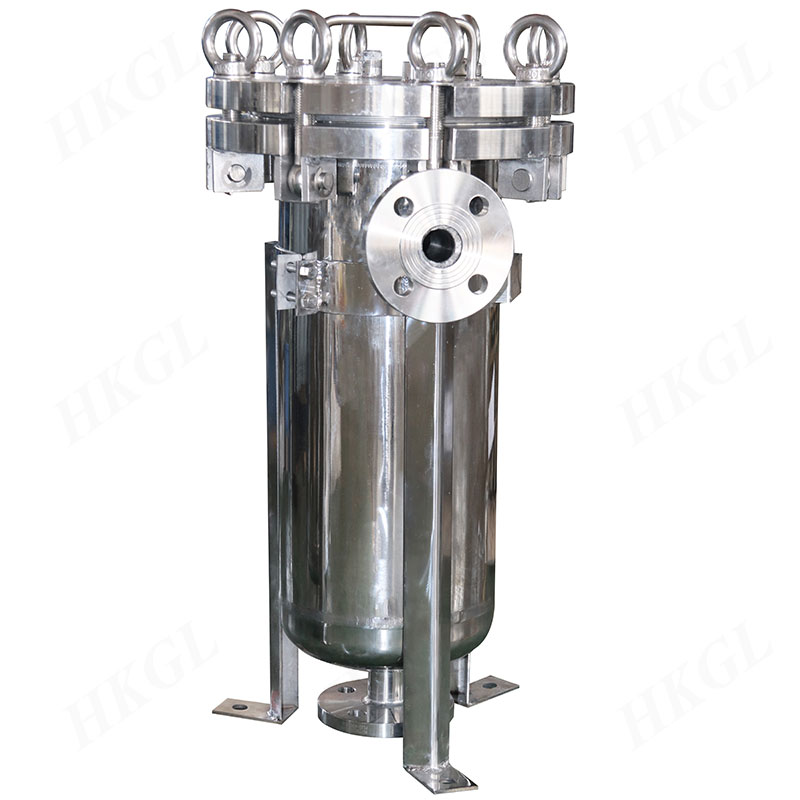

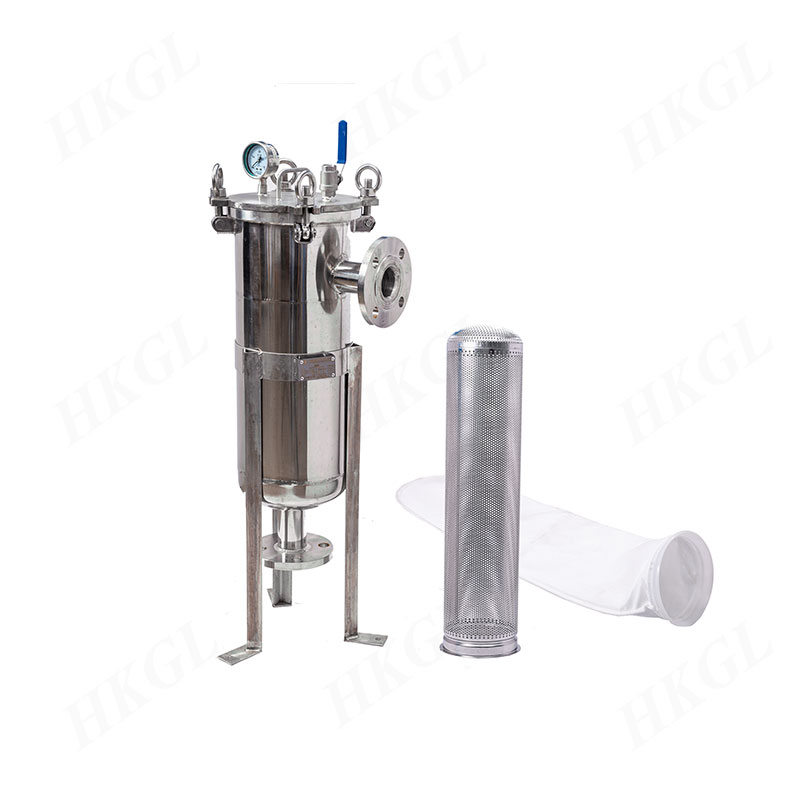

    华凯HK-SGD-ST单袋式过滤器采用轻便快捷的抱箍结构,顶部可以迅速开闭,适用于无风险低压等应用。 采用304、316L,钛材及合金材料制造,抗腐蚀性能高,经年累月的操作,仍能维持稳定的表现。

  外形尺寸

  标准尺寸

ModelABCDFIn/Out图号
HK-SGD-ST -1S500380700Ø219Ø1701"—4"A
HK-SGD-ST -2S7007201050Ø219Ø1701"—4"A
HK-SGD-ST-3S350190430Ø133Ø973/4"—2"B
HK-SGD-ST -4S500340580Ø133Ø973/4"—2"B

  优异性能

  ★ 标准型袋式接口、安装形式多样化

  ★ 快开环首螺栓,启闭方便快捷

  ★ 可根据流量选择合适滤袋

  ★ 安装尺寸可根据现场要求快速调整

  ★ 卫生级抛光可满足客户苛刻要求

  技术参数

                        口径规格                                    1-1/2”                                        密封垫片                                                          硅胶、丁晴橡胶、四氟橡胶
设计压力  0-1.6MPa 接口形式螺纹、卡箍、法兰

设计温度

       140℃     过滤精度                           0.45um-800um
表面处理    壳体内外喷砂、抛光、内衬、喷涂防腐涂层   滤袋型号1#、2#、3#、4#
法兰标准                HG、GB、SH、HGJ、JB、ANSI、JIS                 排污口规格1/4”
 设计、制造、验收参考标准 《GB150-2011》《HG/T21637-1991》SH/T3411-1999
滤袋材质 聚酯、聚丙烯、尼龙、聚四氟乙烯、玻璃纤维

  技术选型

公称通径(DN)DN15-DN100(1/2’’- 4’’)连接方式法兰、对焊、承插焊、螺纹、卡箍
壳体材质碳钢,不锈钢、TA2法兰压力0~6.3MPa  (150-600LB)
滤芯材质PP/PTFE/PE/不锈钢/TA2法兰密封面FF、RF、M、FM、RJ、T、G
过滤精度≥0.45UM表面处理抛光、喷砂、酸洗钝化
垫片材质PTFE、金属缠绕、丁晴橡胶、硅胶等

  附 注

  可根据用户提供的规格、型号及样品加工定制!
