吸吮式自清洗过滤器
吸吮式自清洗过滤器

产品介绍 华凯XM系列全自动自清洗过滤器是一种电动吸吮式过滤器,通过一台电力马达驱动清洗机构,对于不同的使用场合可配备20微米-500微米的滤网,8"-24"的口径。X系列过滤器有三种结构型式:立式、卧式、在线式。 技术参数单台流量200-400M3/H清洗时间35-60秒小工作压力0.25MPa控制电压交流2

订购热线:
0512-80806580
产品详情

  产品介绍

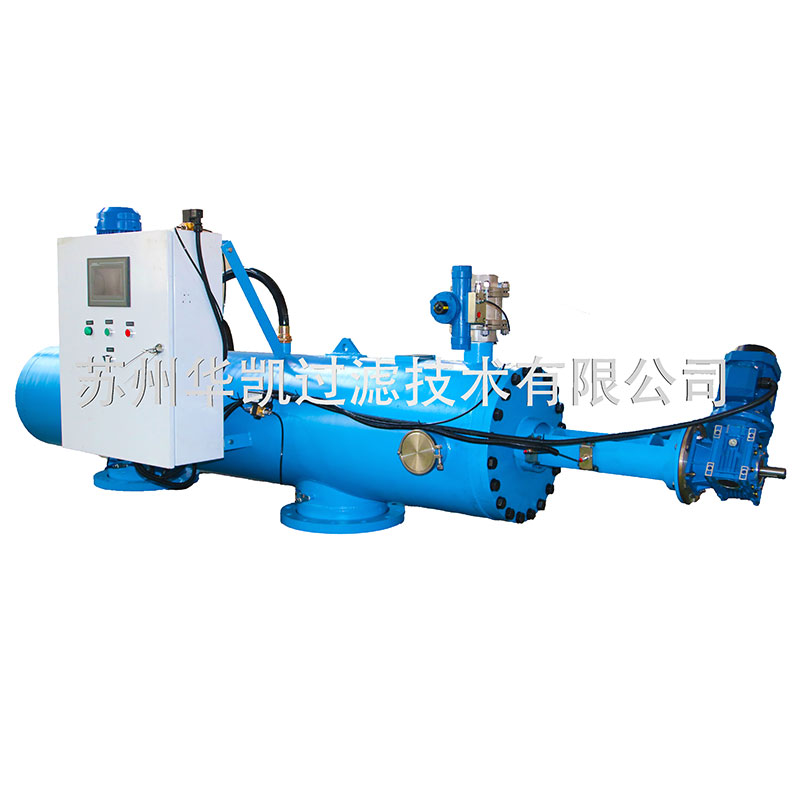

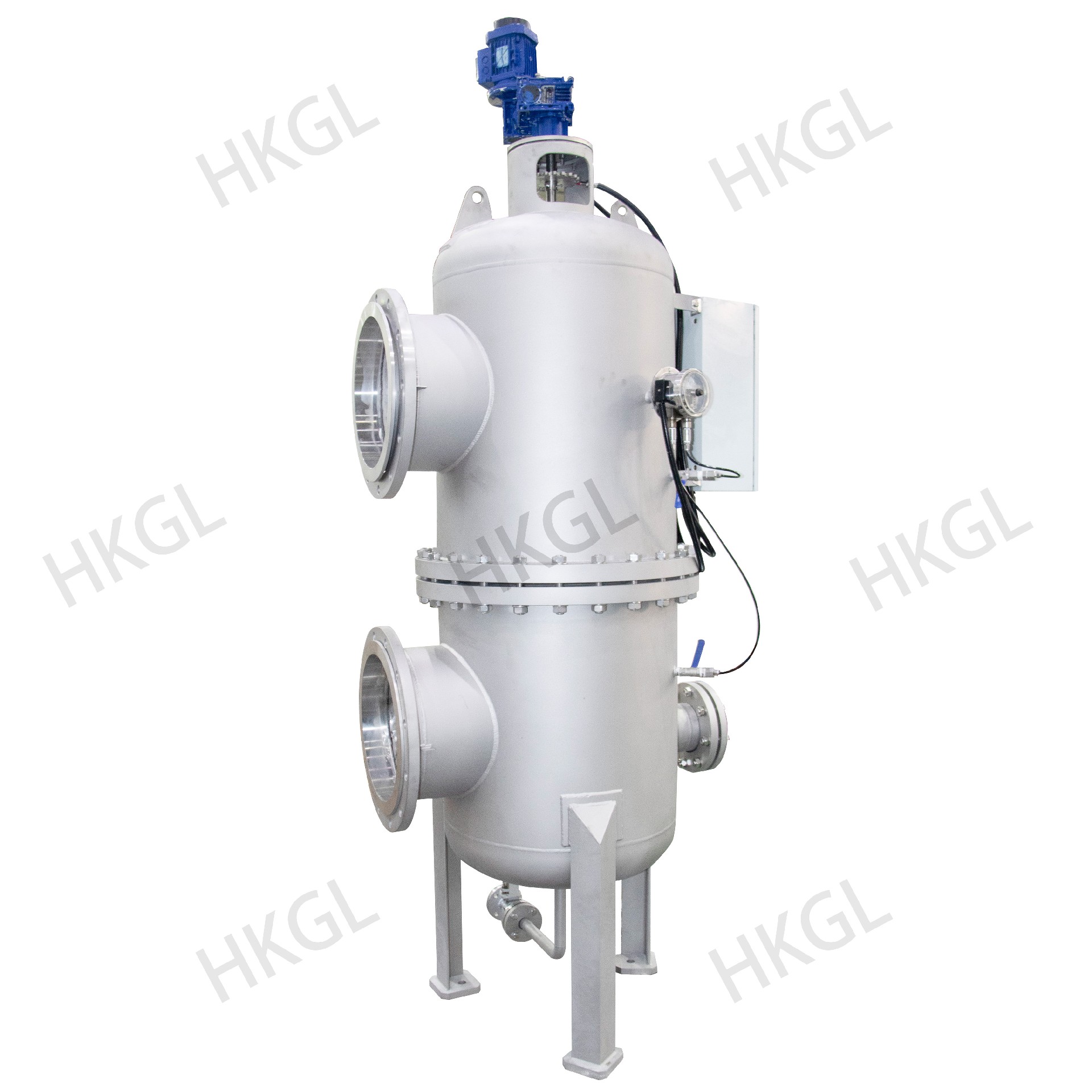

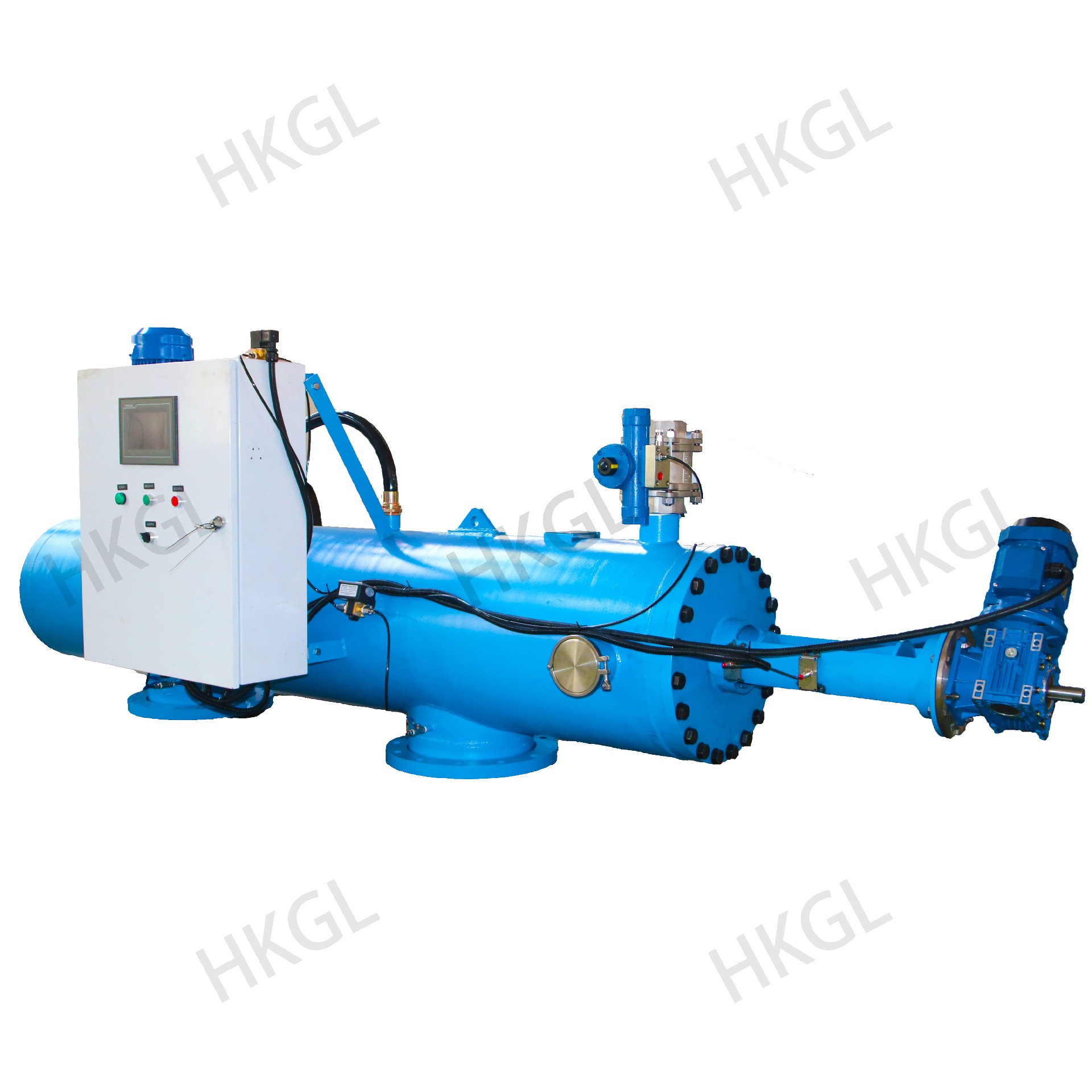

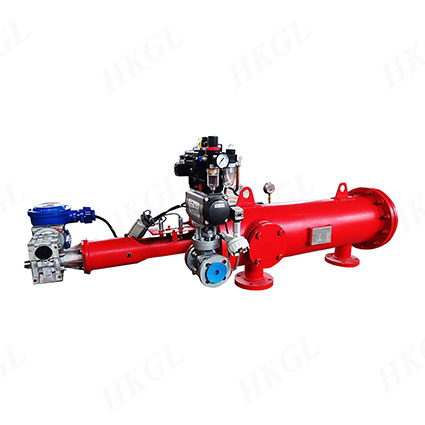

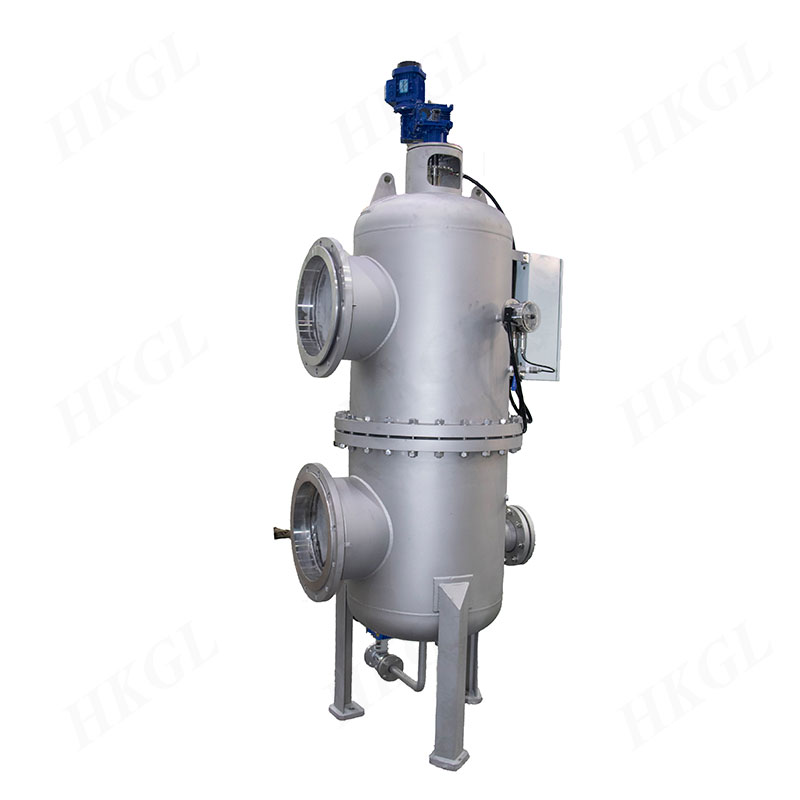

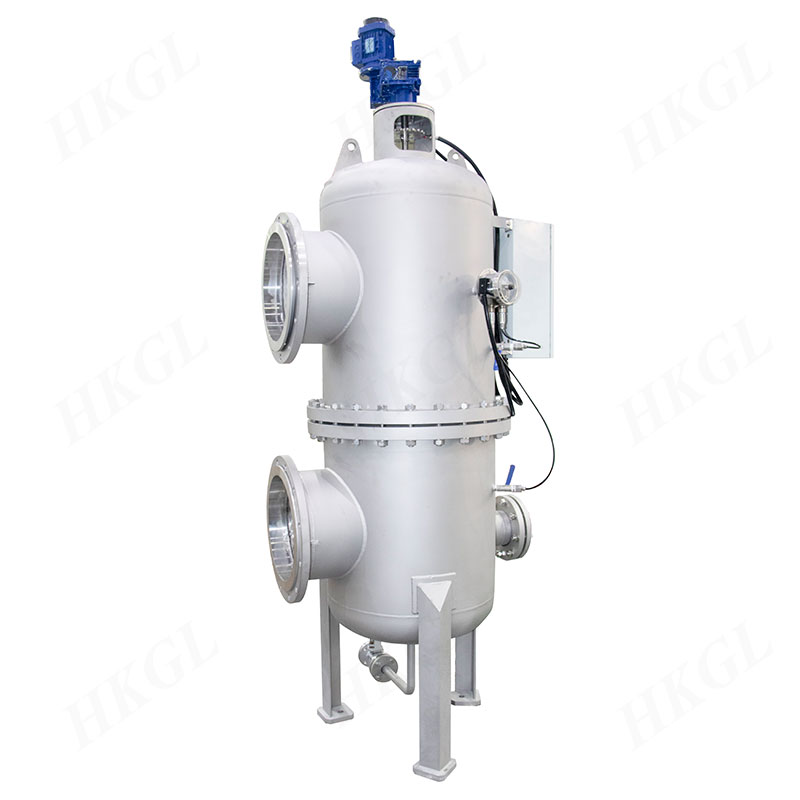

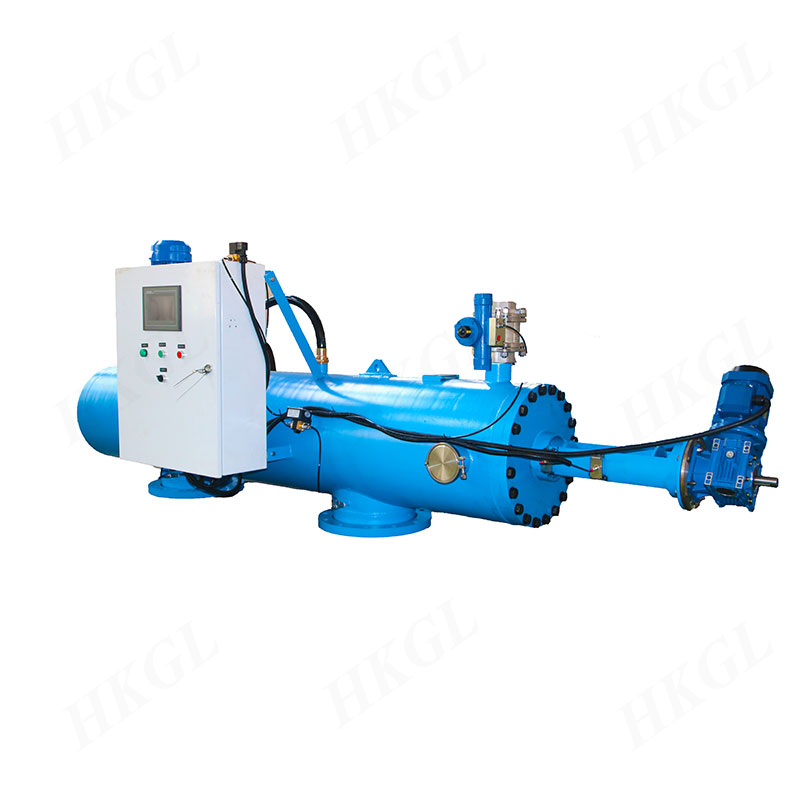

  华凯XM系列全自动自清洗过滤器是一种电动吸吮式过滤器,通过一台电力马达驱动清洗机构,对于不同的使用场合可配备20微米-500微米的滤网,8"-24"的口径。X系列过滤器有三种结构型式:立式、卧式、在线式。

  技术参数

单台流量200-400M3/H清洗时间35-60秒
小工作压力0.25MPa控制电压交流220V
大工作压力1.6MPa工作电压三相,380V,50HZ
工作温度75℃清洗压损0.01-0.05MPa
过滤精度20-500微米清洗方式360°扫描吸吮式清洗
控制方式压差、时间及手动

  控制系统

  采用工业单片PLC自动控制,全中文显示。可根据压差或定时控制反冲洗,并可手动、强制清洗,断电也可清洗。现场设定过滤间隔时间、清洗时间。运行信号、清洗信号、故障信号输出及通讯信号输出。

  自清洗过程

  过滤器的清洗机构是一个不锈钢316L材质,旋转及上下运动的吸吮扫描器,它是空心结构,在吸污器上均匀分布着若干个吸吮口,吸吮扫描器内部与一个3”排污阀相通,在排污阀打开时,过滤器内部水压与外部大气之间形成的压差使每个吸嘴产生强劲吸力,在每个吸吮口,水流从滤网外向内反向高速流出将杂质冲下来进入扫描器并通过排污阀排出,吸吮口处的高速反向水流将滤网上的顽固杂质吸走。吸吮扫描器由一个连有丝杆装置的双向电力马达驱动,按照固定的转速作螺旋式的运动,这样多个吸嘴就能吸遍整个滤网内表面,这个过程大约需要35-60秒钟。在整个反清洗过程中,系统不断流。

  制造材料

滤网不锈钢排污阀铸铁
清洗装置不锈钢、尼龙、PVC控制器铝、铜、不锈钢、 PVC
密封圈合成橡胶、聚四氟乙稀过滤器壳体 碳钢喷涂环氧树脂、不锈钢

  安装方式
