大流量自清洗过滤器
大流量自清洗过滤器

产品介绍 华凯DF系列:大流量自清洗过滤器,由四个不锈钢过滤芯组合在罐体内,其主要构件是由四个滤芯与四组吸污装置构成。工作原理:过滤时污水从过滤器下部进入并分布到各个滤芯。污水由滤芯的内侧向外侧进行过滤。污水中固体物被滤网截留下来;通过一台电力马达驱动清洗机构,作旋转及上下运动的

订购热线:
0512-80806580
产品详情

  产品介绍

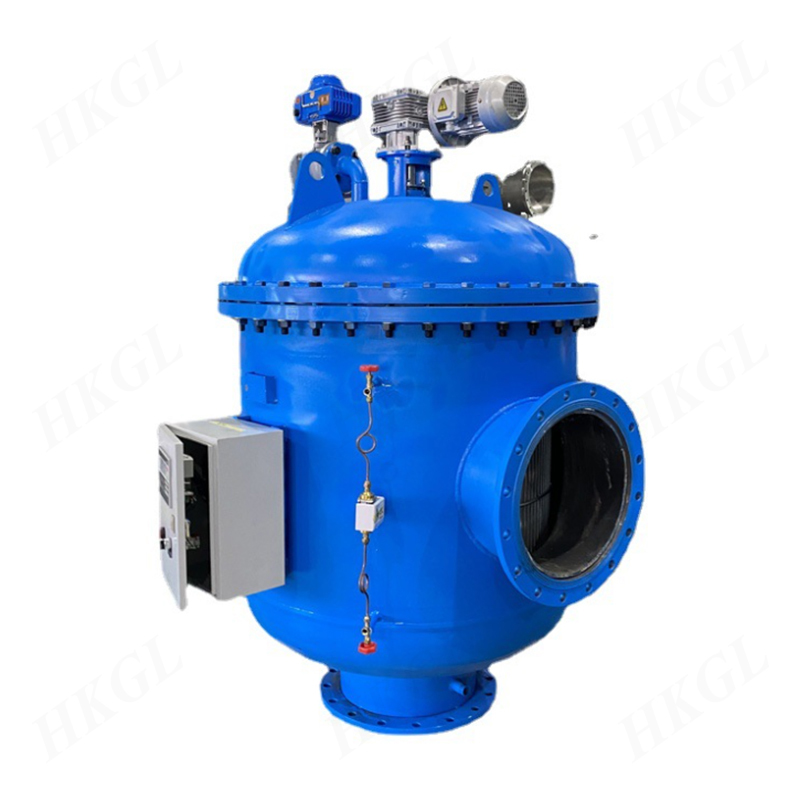

  华凯DF系列:大流量自清洗过滤器,由四个不锈钢过滤芯组合在罐体内,其主要构件是由四个滤芯与四组吸污装置构成。

  工作原理:过滤时污水从过滤器下部进入并分布到各个滤芯。污水由滤芯的内侧向外侧进行过滤。污水中固体物被滤网截留下来;通过一台电力马达驱动清洗机构,作旋转及上下运动的吸吮扫描器,吸吮扫描器内部与一个3"排污阀相通,在排污阀打开时,过滤器内 部水压与外部大气之间形成的压差使每个吸嘴产生强劲吸力,扫描器将滤网杂质吸下并通过排污阀排出,这个清洗过程大约需要35-60秒钟。 过滤器的四个滤网轮流清洗。在整个反清洗过程中,系统不断流。

  技术参数

单台流量2000-4000M3/H额定操作电压三相,220V,380V,50H
小工作压力0.1MPa控制电压交流220V
大工作压力2.5Mpa控制方式压差、时间及手动
工作温度70℃清洗时间35-90秒/单芯
安装方式立式安装清洗方式360°扫描吸吮式清洗
过滤精度25-500UM清洗压损0.01-0.08MPa
清洗机构转速14-20rpm

  大流量全自动过滤器特点

  1、处理量大,且可并联使用,单机处理量可达4000m3/h。

  2、过滤精度默认为200微米,且从25~3000微米可选,过滤面积大,纳污量高,用户可根据实际过滤工况选择。

  3、刷式清洗,两次清洗排污的时间间隔较长,具有在清洗排污时不间断供水、无须旁路的特点,且清洗时间短,排污耗水量少。

  4、过滤单元设计,坚固耐用。

  5、清洗设计,实现低负载、低水头、均匀排污功能。

  6、设有电机过载保护,可有效保护电机。

  7、占地面积小,设有吊装单元与抓梯,方便维护。

  8、维修性好、安装拆卸简便易行。

  9、液晶显示界面,人性化设计操作简便,无需人员进行操作指导。

  10、与用户管线的连接方式为法兰连接,法兰采用国标法兰,通用性好。

  11、适用于杂质含量高、工作环境恶劣的地方。

  安装示意图

  系统配件

  3"排污阀/出水碟阀/压差开关测压系统

  4"排污管/PLC控制系统:安装地点

  室内/室外

  技术选型

公称通径(DN)DN150-DN600(1/2’’-24’’)连接方式法兰
壳体材质Q235/304/316L/TA2/2205S/合金钢法兰压力0.25-2.5MPa(150-600LB)
滤芯材质304/合金法兰密封面FF、RF、M、FM、RJ、T、G
过滤精度25UM~1000UM垫片材质PTFE、金属缠绕、丁晴橡胶等
安装地点室内/室外防爆等级ExibⅡBT4/ExibⅡCT4

  附注

  可根据用户提供的规格、型号及样品加工定制!
