产品介绍

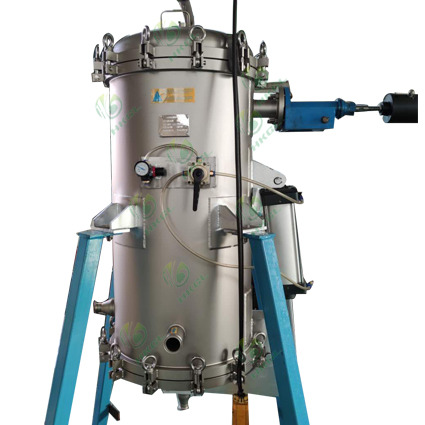

HK-ZYZ烛管式过滤机，在机壳的内部设置有很多根烛管，烛管外套有滤布用来过滤滤液和固体。过滤后滤饼的干燥、排除、滤布的清洗等都可以全自动运行。 由于没有驱动装置、结构简单，所以能够应对过滤面积较大的情况。另外，对于过滤机非常重要的密封部采用密封软管，实现了无泄漏的稳定过滤。
烛管过滤机的特点
节能、易于维护、无驱动装置、完全密封、容易大型化、耐腐蚀性出众、可全自动运行、结构简洁、设计紧凑

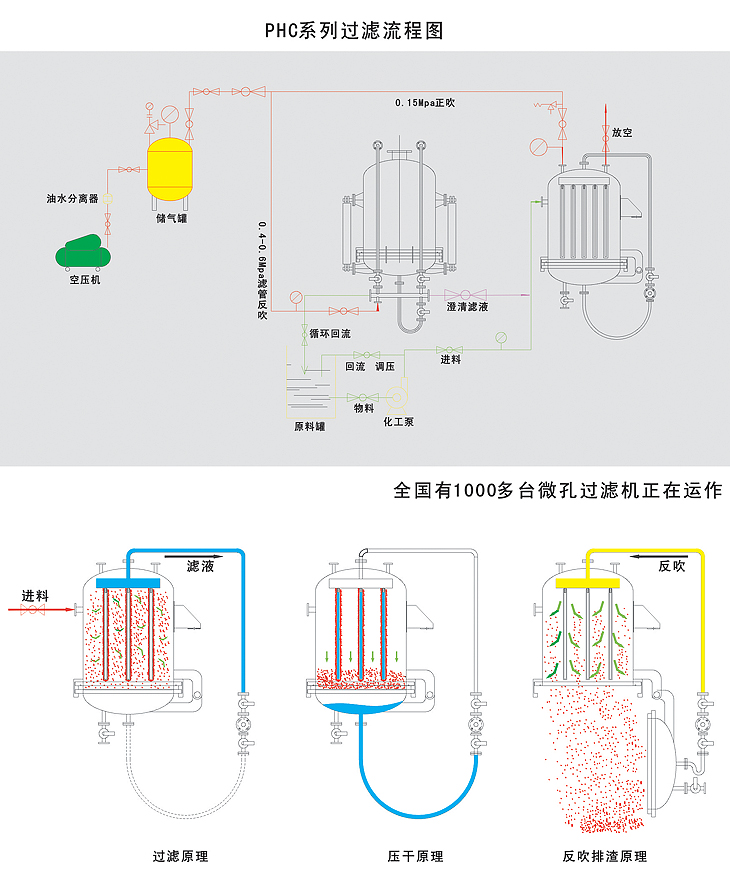

反吹示意图
反吹示意图
| 型号尺寸 |
过滤面积（m2) |
烛管长度（mm） |
烛管根数（本） | 机器重量 （ton） | 机器容量（m2） | 设计负载（KN） | 滤液出口A | 原液入口B | 溢流口C | 排出口D | 压力表口径E | 原液出口F | 检视孔G |
| ZYZ 4.5-14-12 | 4.5 | 1250 | 14 | 0.75 | 0.9 | 21 | 50Ax5 | 40A | 40A | 300A | 80A | 20A | Ø100x2 |
| ZYZ 6-14-16 | 6 | 1650 | 14 | 0.8 | 1.1 | 24 | 50Ax5 | 40A | 40A | 300A | 80A | 20A | Ø100x2 |
| ZYZ 9-27-12 | 9 | 1250 | 27 | 0.9 | 1.5 | 31 | 50Ax7 | 50A | 50A | 300A | 80A | 20A | Ø100x2 |
| ZYZ 15-36-16 | 15 | 1650 | 36 | 1.2 | 2.2 | 44 | 50Ax7 | 80A | 50A | 400A | 80A | 20A | Ø100x2 |
| ZYZ 23-36-25 | 23 | 2500 | 36 | 1.3 | 3.0 | 55 | 50Ax7 | 80A | 50A | 400A | 80A | 20A | Ø100x2 |
| ZYZ 35-54-25 | 35 | 2500 | 54 | 1.7 | 4.3 | 77 | 50Ax9 | 100A | 50A | 400A | 80A | 20A | Ø100x2 |
| ZYZ 54-83-25 | 54 | 2500 | 83 | 2.8 | 6.8 | 123 | 50Ax11 | 100A | 80A | 500A | 100A | 20A | Ø100x2 |
| ZYZ 83-128-25 | 83 | 2500 | 128 | 3.9 | 10.1 | 179 | 50Ax15 | 150A | 80A | 500A | 100A | 20A | Ø100x2 |
| ZYZ 121-186-25 | 121 | 2500 | 186 | 5.5 | 5.5 | 262 | 50Ax17 | 150A | 80A | 500A | 100A | 25A | Ø100x2 |
| ZYZ 171-264-25 | 121 | 2500 | 264 | 7.1 | 22.0 | 370 | 50Ax21 | 150A | 80A | 500A | 100A | 25A | Ø100x2 |
4、主要用途
有机化学工业 对苯二酸、酚醛树脂、密胺树脂、PVC回收、矿物油、胶乳(橡浆)、聚碳酸酯(PC)、氨基酸、纺丝溶液、合成橡胶、药品中间体、乙酸纤维酯涂布漆、甘油(丙三醇)、流体石蜡(白油)、粗二甲基甲酰胺、农药中间体
无机化学工业 氟化氢酸、盐卤、硅酸苏打、硅晶片研磨液、氯化亚铁、电镀液、氢氧化铝水溶液、硫酸钡、磷酸液、轧制油、氧化钛、四氯化碳、石墨浆液、半导体蚀刻液、废氟酸
食品工业 葡萄糖、山梨糖醇、清酒未过滤酒、食品粗油、柠檬酸溶液、食品脱色、食品脱蜡、糖液、茶、酒、甜料酒
环境、废弃物相关 隧道集尘风机、排烟脱硫装置吸收液、甲基丙烯酸排水、(聚)氯乙烯树脂生产排水、含油排水
