单袋式过滤器
单袋式过滤器

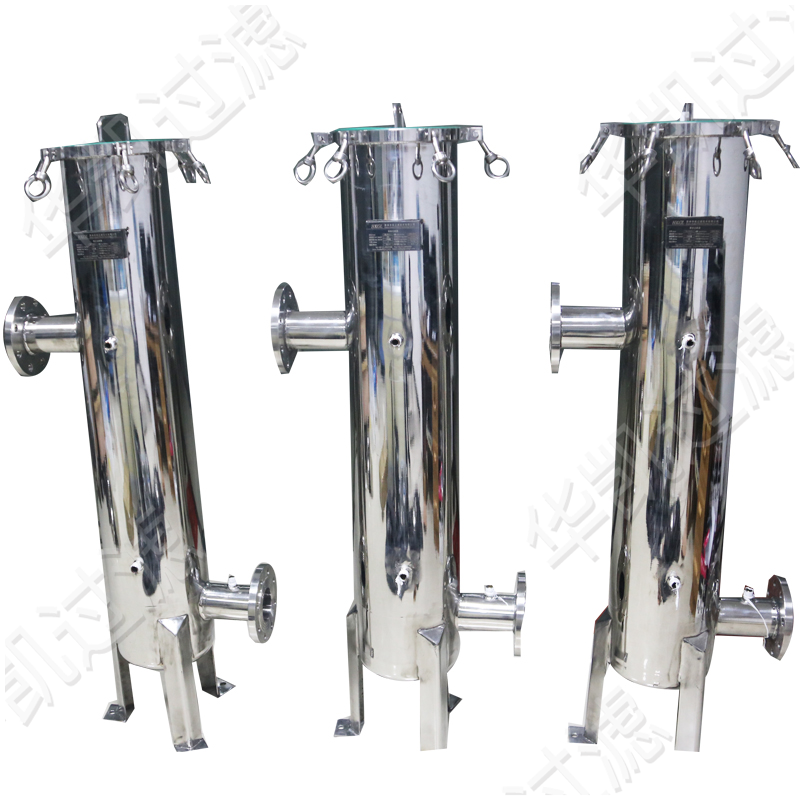

华凯HK-SGD-ST单袋式过滤器采用轻便快捷的抱箍结构,顶部可以迅速开闭,适用于无风险低压等应用。 采用304、316L,钛材及合金材料制造,抗腐蚀性能高,经年累月的操作,仍能维持稳定的表现

订购热线:
0512-80806580
产品详情
设计参数

  产品介绍

    华凯HK-SGD-ST单袋式过滤器采用轻便快捷的抱箍结构,顶部可以迅速开闭,适用于无风险低压等应用。 采用304、316L,钛材及合金材料制造,抗腐蚀性能高,经年累月的操作,仍能维持稳定的表现。

  外形尺寸

  标准尺寸

Model A B C D F In/Out 图号
HK-SGD-ST -1S 500 380 700 Ø219 Ø170 1"—4" A
HK-SGD-ST -2S 700 720 1050 Ø219 Ø170 1"—4" A
HK-SGD-ST-3S 350 190 430 Ø133 Ø97 3/4"—2" B
HK-SGD-ST -4S 500 340 580 Ø133 Ø97 3/4"—2" B

  优异性能

  ★ 标准型袋式接口、安装形式多样化

  ★ 快开环首螺栓,启闭方便快捷

  ★ 可根据流量选择合适滤袋

  ★ 安装尺寸可根据现场要求快速调整

  ★ 卫生级抛光可满足客户苛刻要求

  技术参数

                        口径规格                                     1-1/2”                                         密封垫片                                                           硅胶、丁晴橡胶、四氟橡胶
设计压力   0-1.6MPa  接口形式 螺纹、卡箍、法兰
设计温度
       140℃      过滤精度                            0.45um-800um
表面处理     壳体内外喷砂、抛光、内衬、喷涂防腐涂层    滤袋型号 1#、2#、3#、4#
法兰标准                 HG、GB、SH、HGJ、JB、ANSI、JIS                  排污口规格 1/4”
 设计、制造、验收参考标准  《GB150-2011》《HG/T21637-1991》SH/T3411-1999
滤袋材质  聚酯、聚丙烯、尼龙、聚四氟乙烯、玻璃纤维

  技术选型

公称通径(DN) DN15-DN100(1/2’’- 4’’) 连接方式 法兰、对焊、承插焊、螺纹、卡箍
壳体材质 碳钢,不锈钢、TA2 法兰压力 0~6.3MPa  (150-600LB)
滤芯材质 PP/PTFE/PE/不锈钢/TA2 法兰密封面 FF、RF、M、FM、RJ、T、G
过滤精度 ≥0.45UM 表面处理 抛光、喷砂、酸洗钝化
垫片材质 PTFE、金属缠绕、丁晴橡胶、硅胶等

  附 注

  可根据用户提供的规格、型号及样品加工定制!
