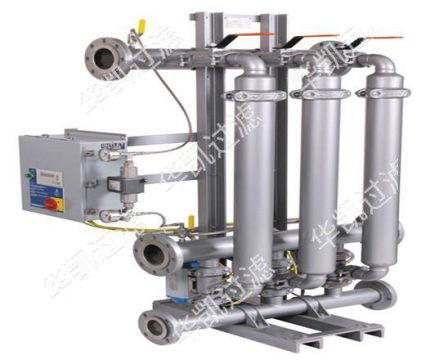

并联列管式反冲洗过滤器
并联列管式反冲洗过滤器

并联列管式反冲洗过滤器采用机械分离原理,使用进口的316L不锈钢金属楔形缠绕丝网滤芯、金属烧结毡、金属粉末滤芯及金属烧结网滤芯,进行精细过滤分离。过滤器由两台或者多台并联共同

订购热线:
0512-80806580
产品详情
设计参数

  1、产品介绍

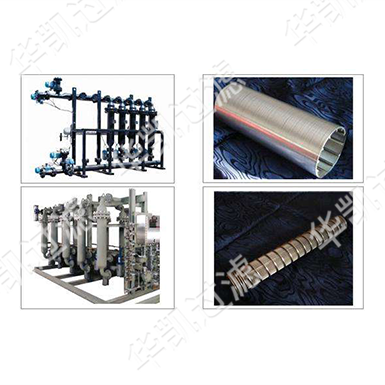

  并联列管式反冲洗过滤器采用机械分离原理,使用316L不锈钢金属楔形缠绕丝网滤芯、金属烧结毡、金属粉末滤芯及金属烧结网滤芯,进行精细过滤分离。过滤器由两台或者多台并联共同使用,满足工厂大流量使用要求。

  并联列管式自动反冲洗过滤器采用标准的碳钢、不锈钢或防腐涂层壳体。

  过滤器的滤芯分为粉末滤芯、烧结网折叠滤芯、烧结毡纤维滤芯、金属楔形滤芯。

  1、粉末滤芯精度范围为20目到1微米

  2、纤维滤芯精度范围为300目到0.5微米

  3、楔形滤芯精度范围为500目到50微米,是非常适合高粘度或研磨浆料,滤芯能够承受很高的压力和温度差

  2、工作原理

  全自动列管式反冲洗过滤器多为两台(A/B)或多台并联切换使用。正常过滤操作时,过滤器A全流量运行,过滤器B备机待用。当系统运行压差(总进、出口压力降)达到设定值或系统运行时间达到设定值,过滤器系统自动投用过滤器B,将过滤器A切出过滤操作。此时对过滤器A进行液体反向冲洗,过滤器A反冲洗后备用。

  3、技术参数

   电源电压         反洗方式          壳体材料          设计标准         三种控制方式       多种滤芯可供选择       工作压力     工作温度      流量范围       过滤精度     防爆等级
DC24V 或AC220V 西门子PLC控制系统 碳钢、不锈钢、壳体衬胶 GB150-1998钢制压力容器、ASME标准 可压差自动、定时自动、手动控制切换 金属烧结滤芯、楔形滤芯、丝网滤芯、聚丙烯滤芯、陶瓷滤芯 0.6-2.5MPa -40℃~180℃ 10~300T/H 1-50micro DIICT6或DIIBT4

  4、过滤器性能

  ●可满足大流量过滤要求,单台工作流量可达300T/H。

  ●可在线不间断过滤,多台可同时投用,无需停车检修,满足正常过滤流量需要。

  ●可提供多种操作模式控制,压差、时间及手动切换控制,方便快捷的掌握整个工作流程。

  ●全自动化控制,通过西门子PLC控制程序,也可DCS远程监控,节省了设备维护成本。

  ●可根据现场工艺要求,多种滤芯可供选择,使用领域广泛,解决了大多数介质过滤难题。

  ●设备阀门采用全气动球阀控制,单台反洗时间需十分钟即可完成整台清洗。

  5、典型应用

  水处理: 各种原水、工艺用水、冷却循环水;

  石油炼化: 柴油、汽油、石脑油、FCC油浆、VRDS减压渣油加氢脱硫、ARDS常压渣油加氢脱硫、AGO常压瓦斯油、CGO焦化蜡油、VGO减压瓦斯油;

  其他液体: 溶剂、酸碱液过滤等。
