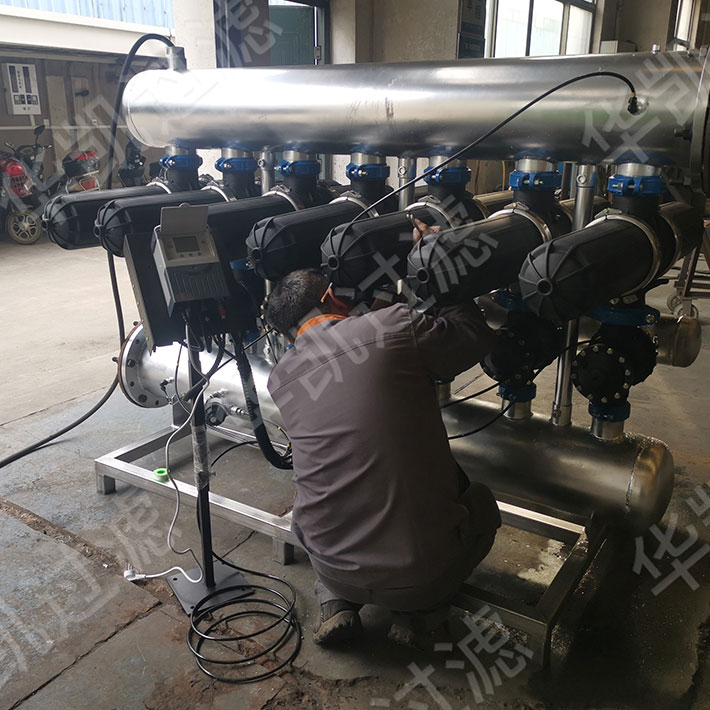

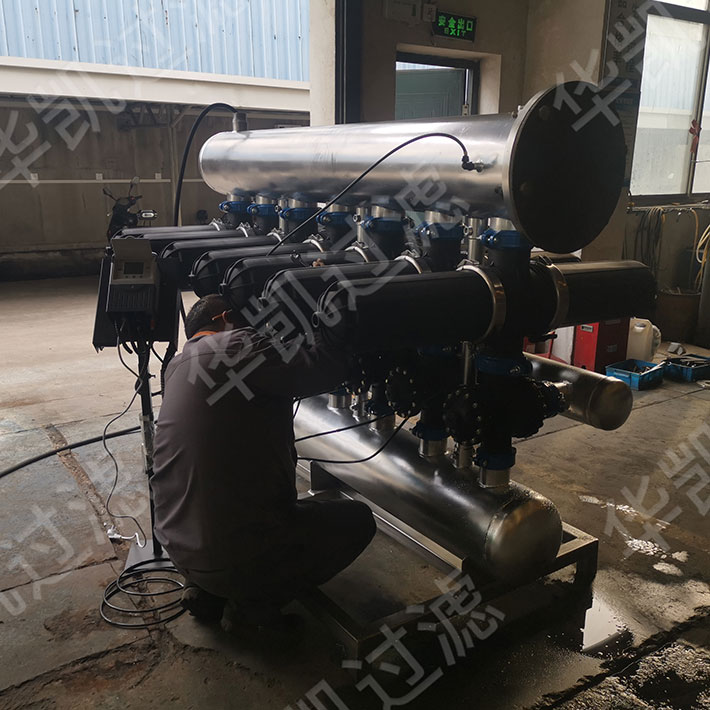

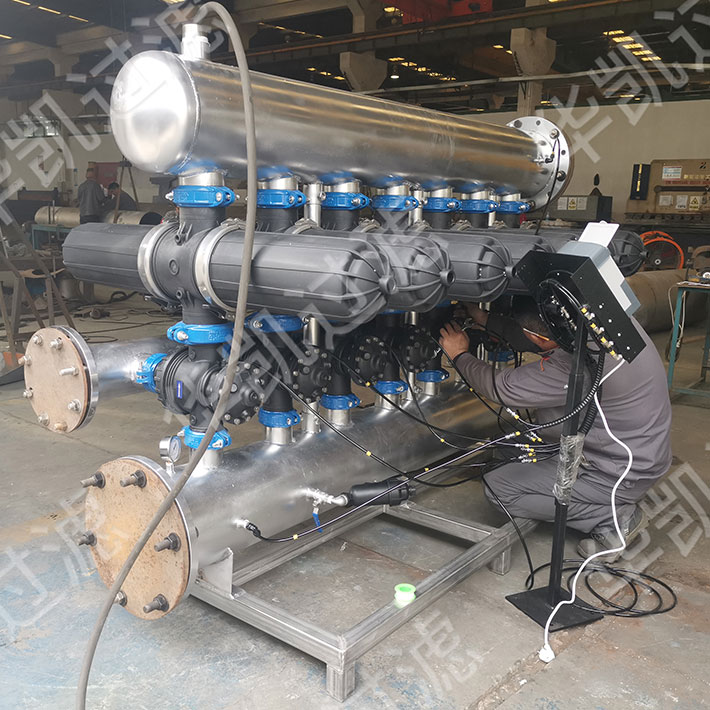

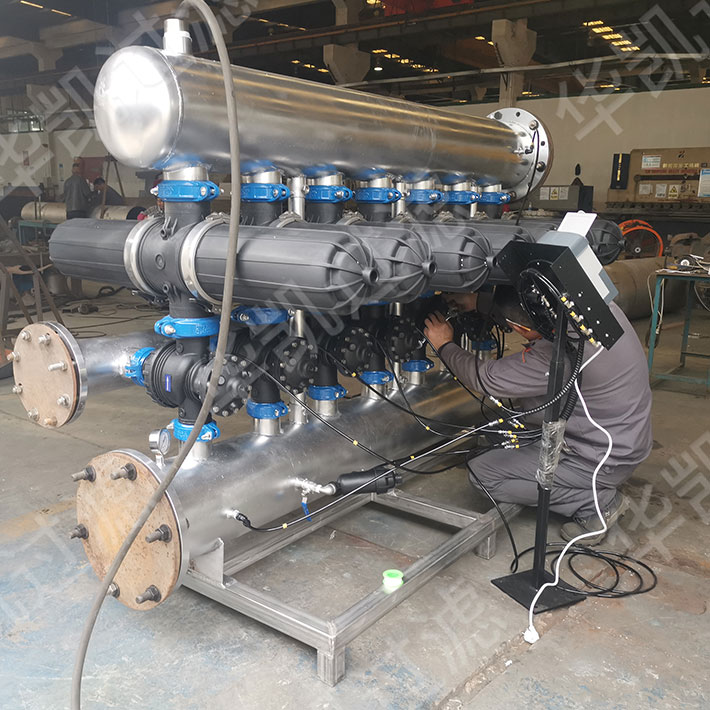

 叠片式过滤器简介

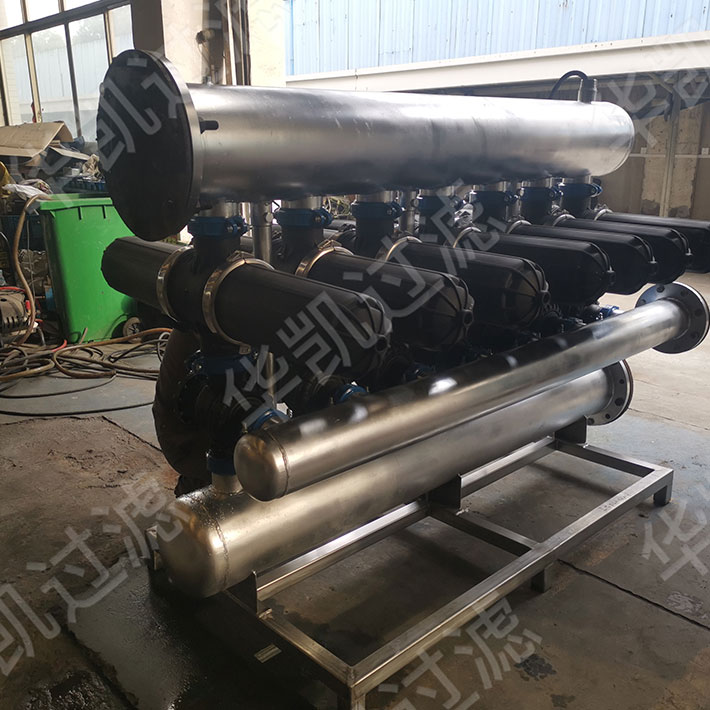

 叠片式过滤器,是将一迭两边刻有大量一定微米尺寸的沟槽的塑料叠片压在特别设计的内撑上,通过弹簧和液体压力压紧时,叠片之间的沟槽交叉,从而制造出拥有一系独特过滤通道的深层过滤单元,这个过滤单元装在一个超强性能工程塑料滤筒中形成的过滤器。

叠片式过滤器在发达国家的应用已相当普遍,因其能够在相当苛刻的使用条件下精确稳定地工作并很少需要维护而被广泛用于灌溉、废水处理、污水再生、市政供水、自来水厂、大型发电厂、化工企业、及应急情况过滤等领域。叠片式过滤器采用模块化设计,可按过滤单元进行多种组合使用,以满足不同应用场合的实际需要。反冲洗控制器操作简单,可根据压差,时间或两者组合对过滤器或工作站进行全面控制。叠片过滤器滤芯无须更换,寿命可达15年之久。

主要应用行业:化工、电力、钢铁、机械制造、食品饮料加工、塑料、造纸、采矿、冶金、纺织、石化、环境、高尔夫球场、汽车、自来水前道过滤。



 叠片式过滤器的工作原理

 过滤:过滤器工作时,水流通过过滤进水口进入过滤器内,通过过滤叠片时过滤叠片在弹簧力和水力的作用下被紧紧地压在一起,杂质颗粒被截留在叠片交叉点,经过过滤的水从过滤器主通道中流出,此时单向膈膜阀处于开启状态。

反冲洗:当达到一定的压差时,或设定的时间内系统自动进入反冲洗状态,控制器控制阀门改变水流方向,过滤器底部单向隔膜关闭主通道,反冲洗进入四组喷嘴通道,和喷嘴通道连接的活塞腔内的水压上升,活塞向上运动克服弹簧对叠片的压力,并在叠片组顶部释放活塞空间,同时反冲洗水从四组喷嘴通道上面的35*4个喷嘴沿叠片切线的方向高速喷射,使叠片旋转并均匀分开,喷洗水喷洗叠片表面,将截留在叠片上的杂质喷洗甩出。当反冲洗结束时,水流方向再次改变,叠片再次被压紧,系统重新进入过滤状态。



 叠片式过滤器的优点

 精确过滤:可根据用水要求选择不同精度的过滤盘片,有20微米、55微米、100微米、 130微米、200微米、400微米等多种规格,过滤比大于85%。

彻底高效反洗:由于反洗时将过滤孔隙完全打开,加上离心喷射作用,达到了其他过滤器无法达到的清洗效果。每个过滤单元反洗过程只需10到20秒即可完成。

全自动运行,连续出水:时间和压差控制反洗启动。在过滤器系统内,各个过滤单元和工作站间按顺序进行反洗。工作、反洗状态之间自动切换,可确保连续出水,系统压损小,过滤和反洗效果不会因使用时间而变差。

模块化设计:用户可按需取舍过滤单元并联数量,灵活可变,互换性强。可灵活利用现场边角空间,因地制宜安装占地少。

维护简单:几乎不需日常维护,检查亦不需专用工具,可拆卸零部件很少。

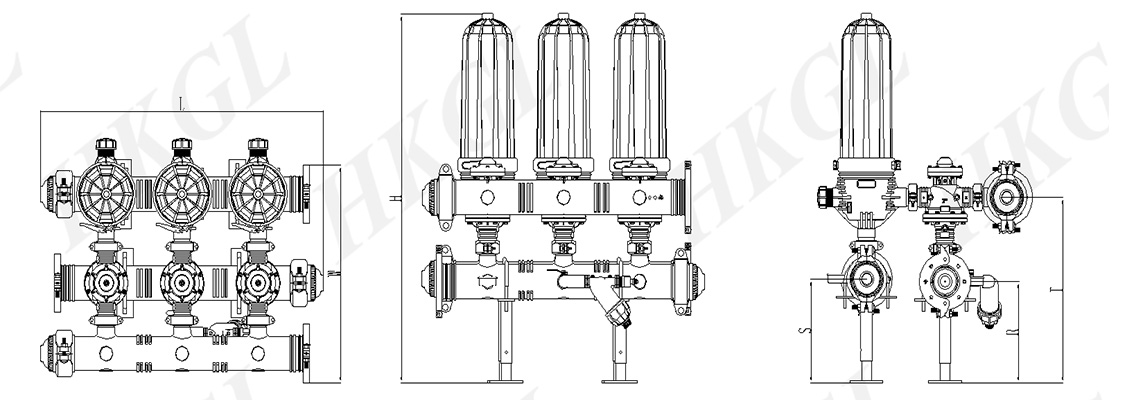

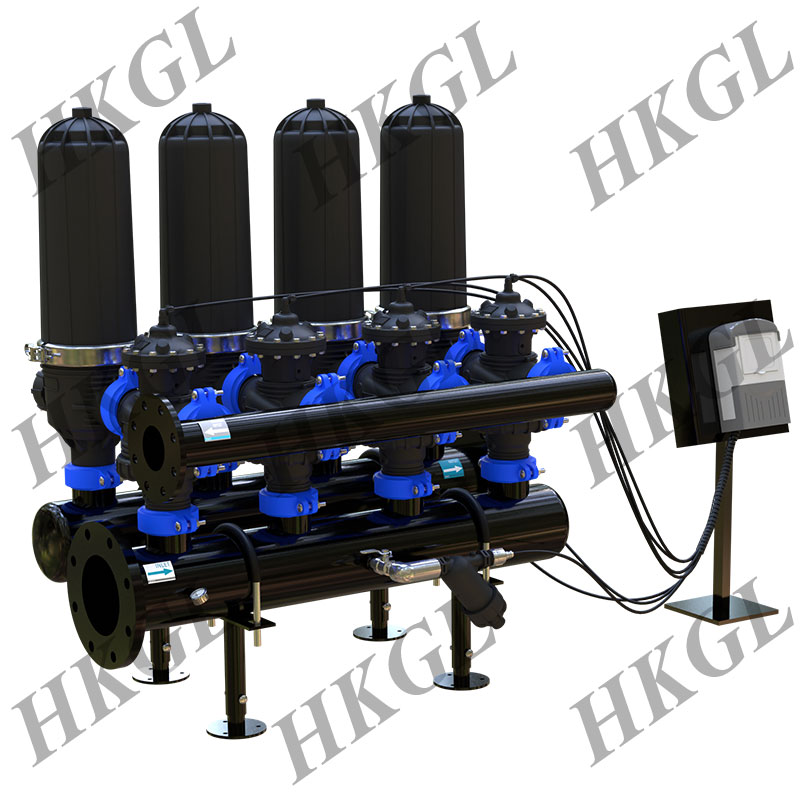

 型号尺寸

 HK-DP-2000系列

                   型号                          最大流量m3/h          过滤面积
cm2
    最大工作压力MPa            反洗流量
L/S
        产品参数            产品尺寸

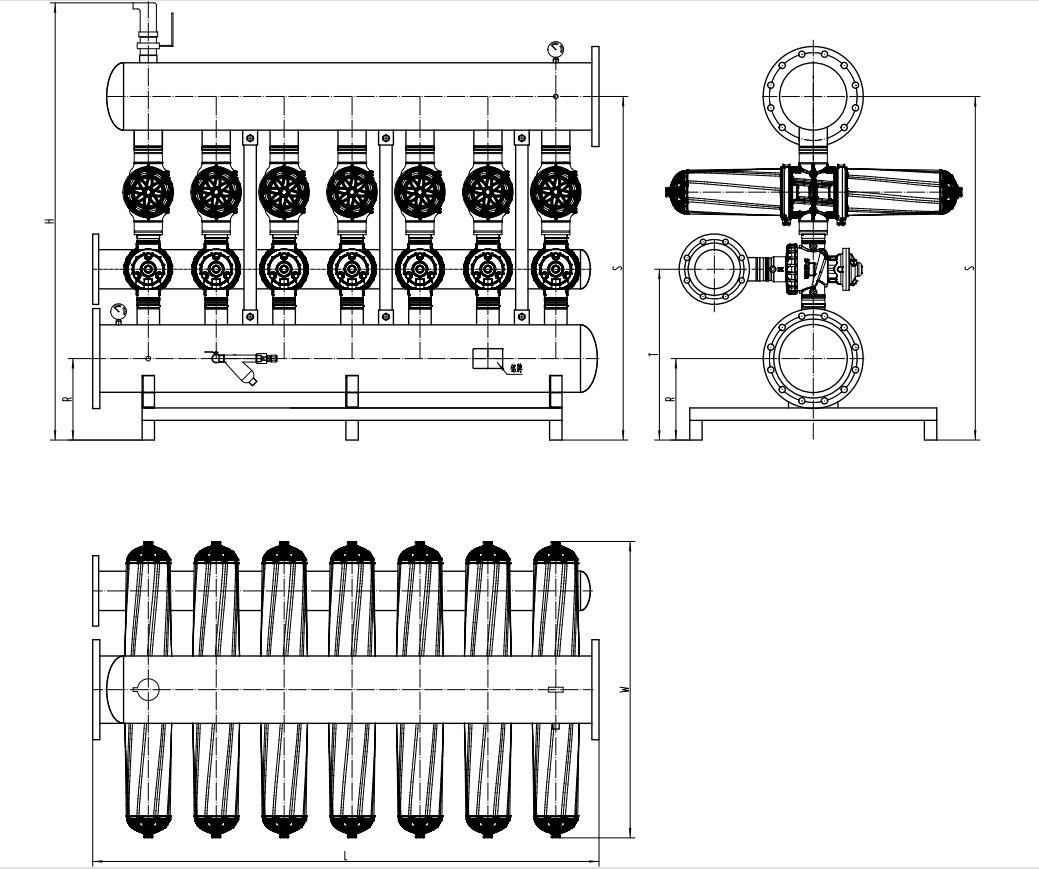

过滤器数量     L       W    H    R      T      S
HK-DP-202×3F 40 3040







10







3

2x2 575 745 1087 256 498 270
HK-DP-202×4F 52 3040 2x2 575 745 1112 269 523 284
HK-DP-203×4F 78 4560 2x3 850 745 1112 269 523 284
HK-DP-204×4F 104 6080 2x4 1125 745 1112 269 523 284
HK-DP-205×6F 130 7600 2x5 1400 773 1163 295 574 309



 HK-DP-3000系列

                     型号                        最大流量m3/h          过滤面积
cm2
   最大工作压力MPa        反洗流量
L/S
         产品参数                                   产品尺寸
过滤器数量 L W H R T S
HK-DP-303×6F 108 4560









10









3

3x3 850 830 1205 295 616 337
HK-DP-304×6F 144 6080 3x4 1125 830 1205 295 616 337
HK-DP-305×6F 180 7600 3x5 1400 830 1205 295 616 337
HK-DP-306×8F 216 9552 3x6 1675 840 1259 322 670 364
HK-DP-307×8F 252 10640 3x7 1950 840 1259 322 670 364
HK-DP-308×8F 288 12160 3x8 2225 840 1259 322 670 364






 HK-DP-4000系列

                     型号                       最大流量m3/h         过滤面积
cm2
   最大工作压力MPa        反洗流量
L/S
      产品参数                                    产品尺寸
过滤器数量 L W H R T S
HK-DP-403×8F 216 9120















10















6

4x3 950 1200 1765 320 623 1266
HK-DP-404×8F 288 12160 4x4 1225 1200 1765 320 623 1266
HK-DP-405×10F 360 15200 4x5 1500 1200 1875 350 680 1350
HK-DP-406×10F 432 18240 4x6 1775 1200 1875 350 680 1350
HK-DP-407×12F 504 21280 4x7 2050 1200 1990 390 754 1442
HK-DP-408×12F 576 24320 4x8 2325 1200 1990 390 754 1442
HK-DP-409×14F 648 27360 4x9 2725 1200 2110 440 826 1546
HK-DP-410×14F 720 30400 4x10 3000 1200 2110 440 826 1546
HK-DP-411×14F 792 33440 4x11 3275 1200 2110 440 826 1546
HK-DP-412×16F 864 36480 4x12 3550 1200 2230 495 889 1652
