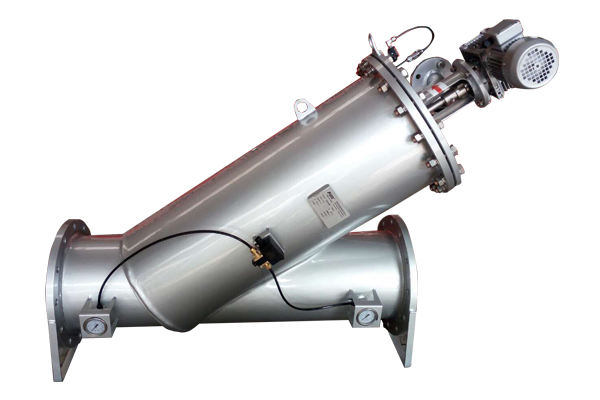

全自动Y型自清洗过滤器
全自动Y型自清洗过滤器

HK-SH全自动刷式Y型自清洗过滤器主要包括:壳体、滤筒(过滤污物)、清洗机构(包括清洗刷、刷洗滤网)、 控制器(收集并比较压差信号,输出控制信号)、清洗电机(接受控制信号,提供清洗机构所

订购热线:
0512-80806580
产品详情
设计参数

  工作原理

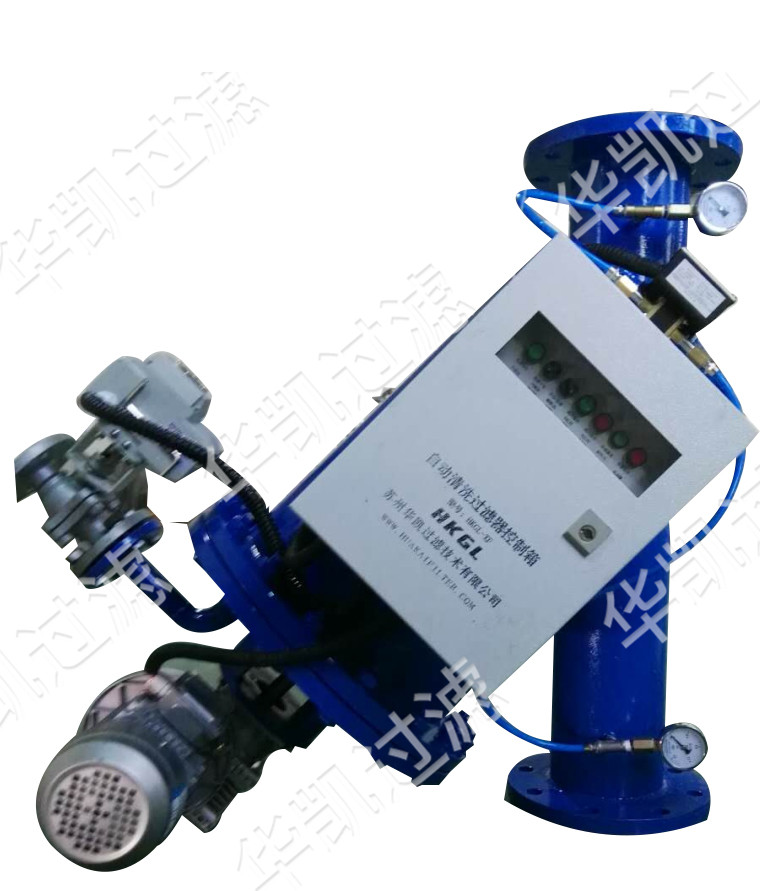

  HK-SH全自动刷式Y型自清洗过滤器主要包括:壳体、滤筒(过滤污物)、清洗机构(包括清洗刷、刷洗滤网)、 控制器(收集并比较压差信号,输出控制信号)、清洗电机(接受控制信号,提供清洗机构所需动力)、电动球阀(接受控制信号,排出污物)。

  智能型自控过滤器其内部结构为猪鬃毛刷或不锈钢丝刷及不锈钢滤网和传动件组成。由传动电机和电动阀自动完成清洗排污。操作方式为自动运行(亦可手动运行), 具有压差和定时自动排污双重功能。其自动化部分采用PLC可编程控制器。

  当水流经过过滤器时,水中的机械杂质被过滤网拦截,当滤网表面积聚的杂质增加而合压差达到0.04MPa时。压差开关即发出信号,同时PLC即发出指令,传动电机启动,排污阀打开, 沉积在滤网中的杂质被转动的刷子刷下,从排污口排出。整个刷洗排污过程无人员操作,无停机。 同时,该设备还设有定时清洗排污和手动清洗排污功能,出水的安全可靠。至此,HK-SH全自动Y型过滤器实现系统在不停机的情况下达到过滤效果,整个系统正常运行。

  外形尺寸

  HK-SH系列:全自动Y型刷式过滤器性能特点

  单台流量:1-450M3/H,更大流量可由多个单机并联

  小工作压力:0.1MPa ~+

  大工作压力:1.0MPa、1.6MPa

  工作温度:120度 ℃

  过滤精度:25-3500微米

  控制方式: 压差,时间及手动

  清洗时间:20-60秒

  清洗机构转速:14-20RPM

  清洗压损:0.01-0.08MPa

  控制电压:交流220V

  工作电压: 三相380V,50HZ

  液晶显示界面,人性化设计操作简便

  控制箱选择:西门子LOGO、 液晶多功能显示屏、可编程控制器、485通讯

  技术参数

型号 HK-SH-50 HK-SH-80 HK-SH-100 HK-SH-150 HK-SH-200 HK-SH-250
管径(mm) 50 80 100 150 200 250
过滤流量(m3/h) 20 50 80 150 300 450
过滤面积(cm2) 2750 2750 2750 4150 7500 7500
排污阀DN(mm) 25 25 25 32 50 50
一次清洗水量(L) 60 60 60 90 160 160
电机功率(KW) 0.55 0.55 0.55 0.55 0.55 0.55
重量(Kg) 50 56 71 130 260 300
过滤流量(m3/h) 150 300 450 600 900 1200
过滤面积(cm2) 7500 7500 7500 14500 17000 22100
排污阀DN(mm) 50 50 50 50 80 80
一次清洗水量(L) 150 150 200 200 500 500
电机功率(KW) 0.55 0.55 0.55 0.75 0.75 0.75
重量(Kg) 290 300 360 380 430 580

  HK-SH型过滤器安装方式

  HK-SH系列:

  全自动Y型刷式过滤器性能特点:

单台流量 150-1200m3/h,更大流量可由多个单机并联 清洗时间 20-50秒
小工作压力 0.2MPa 清洗机构转速 14-20rpm
大工作压力 1.0MPa、1.6MPa 清洗压损 0.01-0.08MPa
工作温度 75度 控制电压 交流220V
过滤精度 300-3500微米 额定电压 三相380V,50HZ
控制方式 压差,时间及手动 液晶显示界面,人性化设计操作简便

  技术参数

型号 HK-SH-150 HK-SH-200 HK-SH-250 HK-SH-300 HK-SH-350 HK-SH-400
管径(mm) 150 200 250 300 350 400
过滤流量(m3/h) 150 300 450 600 900 1200
过滤面积(cm2) 7500 7500 7500 14500 17000 22100
排污阀DN(mm) 50 50 50 50 80 80
一次清洗水量(L) 150 150 200 200 500 500
电机功率(KW) 0.55 0.55 0.55 0.75 0.75 0.75
重量(Kg) 290 300 360 380 430 580

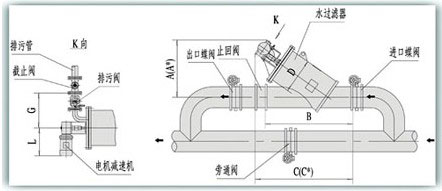

  HK-SH型过滤器安装方式



型号 HK-SH-150 HK-SH-200 HK-SH-250 HK-SH-300 HK-SH-350 HK-SH-400
D(mm) 430 430 630 630 724 824
A(mm) 410 410 510 510 537 615
B(mm) 530 550 800 850 1100 1000
C(mm) 1500 1550 1730 1760 2270 2430
C*(mm) 2000 2100 2700 2800 3300 3400
H(mm) 760 780 1100 1150 925 1000
L(mm) 300 300 340 340 365 365
G(mm) 320 320 510 510 610 650

  技术选型

公称通经(DN) DN150-DN600(1/2’’-24’’) 连接方式 法兰、对焊、承插焊、螺纹、卡箍
壳体材质 碳钢,不锈钢等 法兰压力 0.25-6.3MPa(150-600LB)
滤芯材质 不锈钢等 法兰密封面 FF、RF、M、FM、RJ、T、G
过滤精度 10目-500目 垫片材质 PTFE、金属缠绕、丁晴橡胶等

  附 注

  可根据用户提供的规格、型号及样品加工定制!
