压缩空气过滤器
压缩空气过滤器

压缩空气过滤器主要应用于管道压缩空气净化、除杂,将混合于压缩空气中的尘埃、水蒸气、油分以及未充分燃烧的碳氢化合物和细菌进行精细过滤。

订购热线:
0512-80806580
产品详情
设计参数

  产品介绍

  压缩空气过滤器主要应用于压缩空气净化、除杂,将混合于压缩空气中的尘埃、水蒸气以及未充分燃烧的碳氢化合物和细菌进行过滤。此外,空气压 缩机的润滑系统还会产生磨损粒子和油污等污染物。即使是无油压缩机也会产生这些物质。这种油呈酸性,是起不到任何润滑作用的劣质油。压缩空气分配系统的管路锈蚀也会对压缩空气造成污染。

  这些尘埃、油和水混合在一起形成了一种有害的腐蚀性油泥,会快速磨损气动设备,堵塞阀门,腐蚀管路,从而造成:空气泄露、工具和设备损坏、 生产停滞、维修成本增加、产品报废、健康和安全受到威胁、工作环境受到影响。

  过滤器特点

  结构合理,体积小、重量轻;

  自动排污和手动排污排放方式;

  高效能去除水、油雾、固体颗粒;

  三级分段净化处理,使用寿命长;

  带有压差指示显示,便于实时监控压差;

  滤芯过滤面积增大,压损小,更换滤芯方便快捷;

  99.9999%去除0.01um及以上颗粒、油雾浓度控制在0.01ppm/wt。

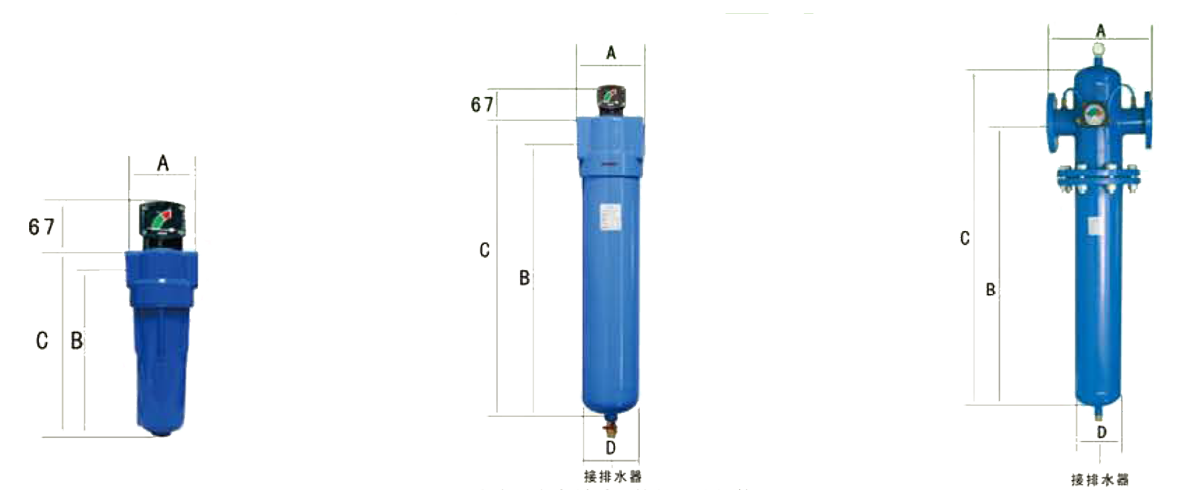

  外形尺寸



压缩空气过滤器



  标准尺寸

产品型号 公称流量
NM3/Min
管径尺寸 外形尺寸 结构形式
A B C D
HK-GFI-07 0.7 RC1/2'' 90 230 255   图1
HK-GFI-15 1.5 RC1/2'',RC1'' 90 230 255   图1
HK-GFI-24 2.4 RC1-1/2'' 110 345 378   图1
HK-GFI-35 3.5 RC1-1/2'' 110 345 378   图1
HK-GFI-60 6.0 RC1-1/2'' 110 474 507   图1
HK-GFI-90 9 RC2'' 150 500 550   图1
HK-GFI-120 12 RC2'' 150 500 550   图1
HK-GFII-140 14 RC2-1/2'' 150 650 700 133 图2
HK-GFII-180 18 RC2-1/2'' 150 800 850 133 图2
HK-GFII-180F 18 Dn80 336 940 1120 150 图3
HK-GFIII-220F 22 Dn80 336 940 1120 150 图3
HK-GFIII-360F 36 Dn100 500 1050 1250 250 图3
HK-GFIII-540F 54 Dn100 500 1050 1250 250 图3
HK-GFIII-720F 72 Dn125 600 990 1250 350 图3
HK-GFIII-900F 90 Dn125 600 990 1250 350 图3
HK-GFIII-1100F 110 Dn125 600 1070 1350 350 图3
HK-GFIII-1300F 130 Dn150 700 1020 1350 450 图3
HK-GFIII-1540F 145 Dn150 700 1020 1350 450 图3
HK-GFIII-1650F 165 Dn150 780 1070 1400 500 图3
HK-GFIII-1800F 180 Dn150 780 1070 1400 500 图3
HK-GFIII-2000F 200 Dn150 780 1070 1400 550 图3

  注释

  1、过滤器工作压力0.2-1.0Mpa,大于1.0Mpa请在订货时注明

  2、公称流量是指过滤器工作压力在0.7Mpa时的流量

在压力不是7kgf/cm³时,若要确定流速,可从商标证找出流速,然后乘以与过 滤器进出口压力相应的修正系数。切勿根据管道尺寸选择过滤器;应根据流速和压 力进行选择。
进气口压力kgf/cm³ 2 3 4 5 6 7 8 9 10 12 14 16 18 20 21
修正系数 0.38 0.50 0.62 0.75 0.87 1.00 1.12 1.24 1.37 1.62 1.82 2.11 2.36 2.61 2.73

  选型等级

  C级:分离/过滤器

  滤除:3微米和更大的固态与液态颗粒:残留油分含量:5PPM W/W

  ISO 8573.1质量等级:固体:3级;油分含量:5级

  进气口液态负载:20,000PPM W/W



  T级:主管路过滤器

  滤除:1微米和更大的固态与液态颗粒:残留油分含量:1PPM W/W

  ISO 8573.1质量等级:固体:2级;油分含量:4级

  进气口液态负载:1000PPM W/W



  A级:高效除油除水过滤器

  滤除:0.01微米和更大的固态与液态颗粒:99.99+%油雾;残留油分、水分含量:0.01PPM W/W

  ISO 8573.1质量等级:固体:1级;油分、水分含量:2级

  进气口液态负载:60PPM W/W



  AA级:高效除油除水过滤器

  滤除:0.01微米和更大的固态与液态颗粒:99.99+%油雾;残留油分、水分含量:0.01PPM W/W

  ISO 8573.1质量等级:固体:1级;油分、水分含量:1级

  进气口液态负载:40PPM W/W



  H级:除油除臭过滤器

  滤除:油气;残留油分含量:0.003PPM W/W(油汽状)0.01um微米和更大的固态与液态颗粒

  ISO 8573.1质量等级:固体:1级;油分含量:1级

  过滤器进气口不可有液体:1级过滤的上游应使用高效除油过滤器及高效微油雾

  过滤器防止液态油污染:60PPM W/W

  技术选型

公称通径(DN) DN150-DN1000(1/2’’-40’’) 连接方式 法兰、对焊、承插焊、螺纹、卡箍
壳体材质 铝合金、碳钢,不锈钢等 法兰压力 0.25-6.3MPa(150-600LB)
滤芯材质 玻纤、不锈钢等 法兰密封面 FF、RF、M、FM、RJ、T、G
过滤精度 0.01um-500目 垫片材质 PTFE、金属缠绕、丁晴橡胶等

  附 注

  可根据用户提供的规格、型号及样品加工定制!
