自清洗过滤器
自清洗过滤器

HK-QS系列:自清洗过滤器是一种应用于循环水全自动过滤器,通过智能控制箱,进行压差、时间、手动控制,控制电机传动滤壳内部不锈钢刷, 进行360°圆周清洗运动。清洗过程不断流

订购热线:
0512-80806580
产品详情
设计参数

  产品介绍

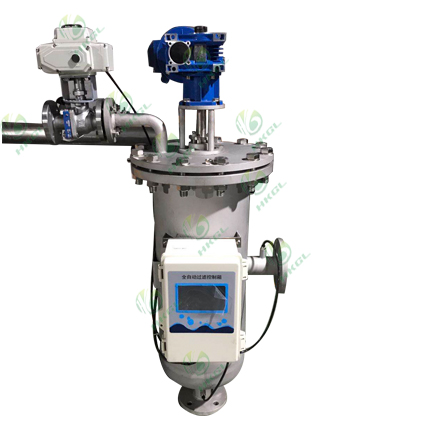

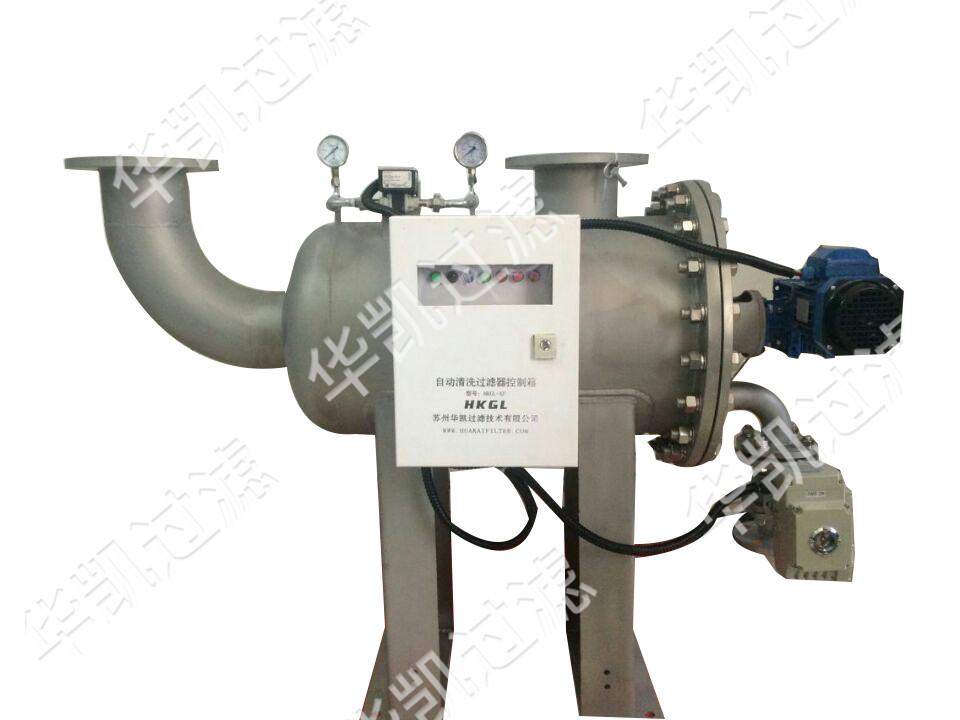

   HK-QS系列自清洗过滤器是一种应用于循环水全自动过滤器,通过智能控制箱,进行压差、时间、手动控制,控制电机传动滤壳内部不锈钢刷, 进行360°圆周清洗运动。清洗过程不断流,无需人工值守,按照程序自动化工作,助力工厂节能减排。

   自清洗过滤器,刷式过滤器,电动刷式过滤器,全自动过滤器,自动反冲洗过滤器均属于同一大类,都是我司的拳头产品。

   自清洗过滤器适用于各种恶劣环境的全自动自清洗型过滤器,对于不同的过滤使用要求可配备3500um~50um微米的滤网,自清洗过滤器的自清洗过程由: 手动控制、压差信号、时间来启动。

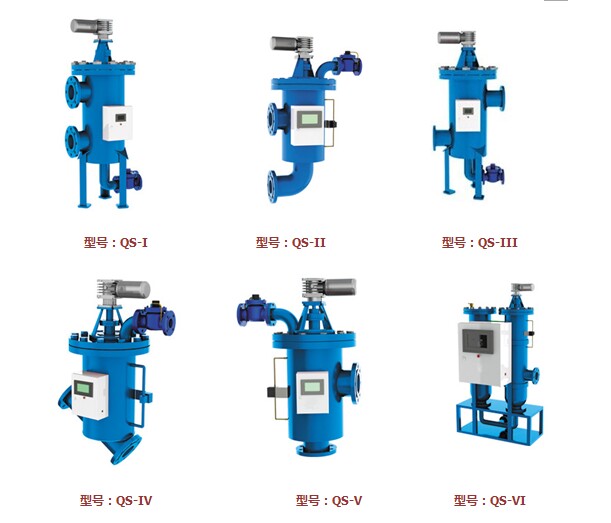

  结构可选



  工作原理

   自清洗过滤器进出口的压差达到预设值或达到指定清洗时间,自清洗过滤器将开始自动清洗过程,整个自清洗过程包含两个步骤:

   A、打开位于自清洗过滤器上的自动排污阀;

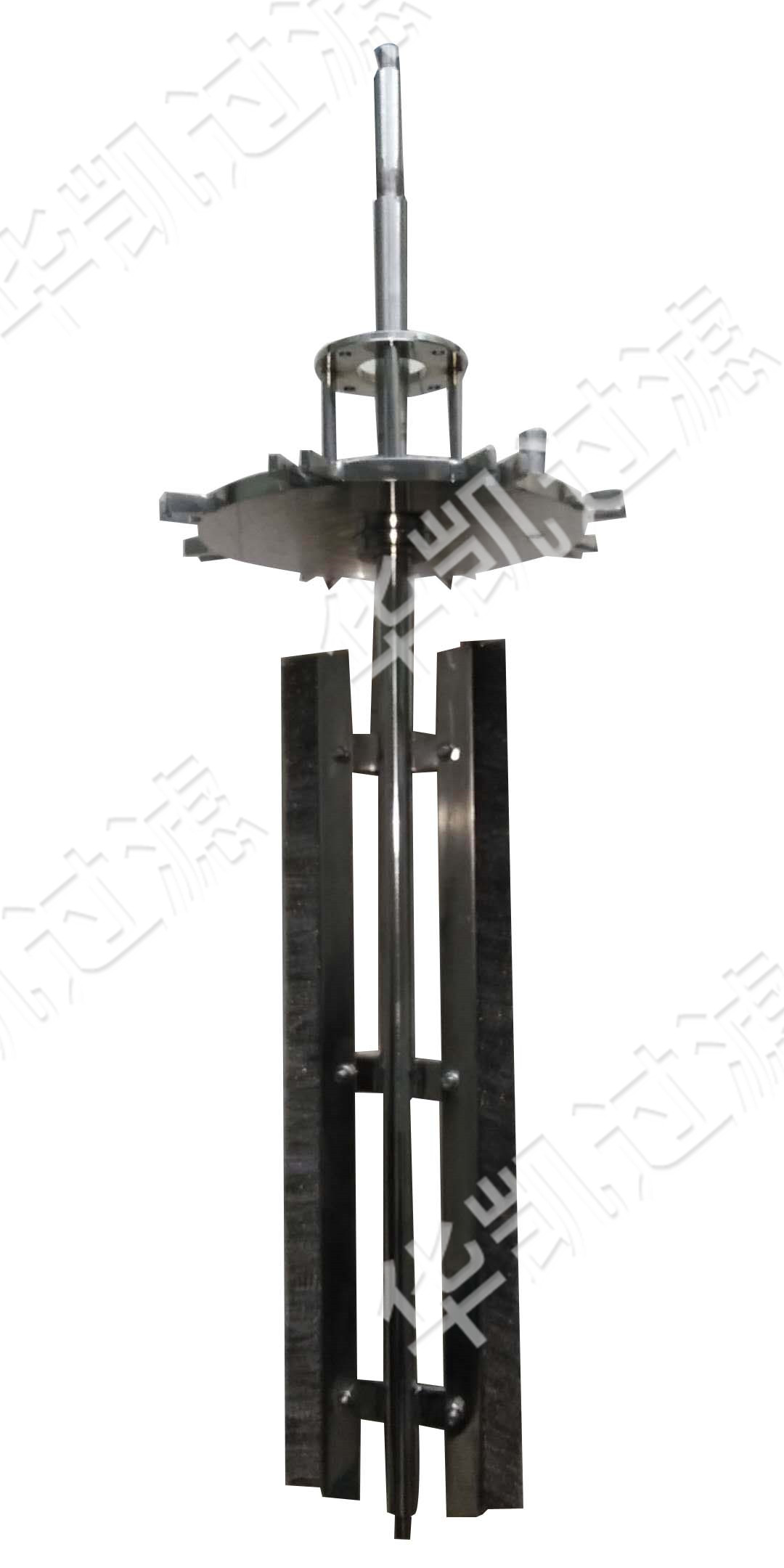

   B、电机带动刷式过滤器滤网内的清洗刷,被滤网所拦截下来的杂质从排污阀排出。整个清洗过程耗时约15秒(可根据用户要求设定), 清洗时进出口无需关闭,系统不断流,电动刷式过滤器的整个运行过程由随机配备的一个智能控制箱来控制。控制方式可选压差、时间、手动。

  常规过滤等级

微米 3500 2500 1500 800 500 300 200 130 100
毫米 3.5 2.5 1.5 0.8 0.8 0.3 0.2 0.13 0.1
4 6 10 20 30 50 75 120 155

  技术参数

口径规格 DN25-DN600 小工作压力 0.1MPa
清洗时间 20-60秒 大工作压力 1.0-2.5MPa
过滤精度 25UM-3500UM 工作电压 三相380V,50HZ
清洗压损 0.01-0.08MPa 清洗机构转速 14-20rpm
工作温度 120℃ 控制电压 交流220V
单台工作流量 50-2800M3/H,可多台并联,达到大流量化
优点 合成橡胶、聚四氟乙烯,液晶显示界面,人性化设计操作简便

  控制系统可选

  国产单片机/智能控制箱/西门子PLC-LOGO系列

  防护等级

  常规/防爆 (可选)

  排污阀选配

  电动/气动球阀、进口阀、液动隔膜阀

  (阀门品牌、型号可根据客户需求选配)

  控制方式

  压差/时间/手动

  技术选型

公称通径(DN) DN25-DN600(1/2“-24”) 连接方式 法兰、对焊、承插焊、螺纹、卡箍
壳体材质 Q235/304/316L/TA2/2205S/合金钢 法兰压力 0.1-6.3MPa(150-600LB)
滤芯材质 304,316L,TA2,2205、合金钢 法兰密封面 FF、RF、M、FM、RJ、T、G
过滤精度 10目-500目 垫片材质 PTFE、金属缠绕、丁晴橡胶等

  附注

  可根据用户提供的规格、型号及样品加工定制!

  口径规格:DN25-DN600

  清洗时间:20-60秒

  过滤精度:25UM-3500UM

  清洗压损:0.01-0.08MPa

  单台工作流量:50-2800M3/H

  可多台并联,达到流量大化

  小工作压力:0.1MPa

  合成橡胶、聚四氟乙烯

  大工作压力:1.0-2.5MPa

  液晶显示界面,人性化设计操作简便

  工作温度:120℃

  工作电压:三相380V,50HZ

  清洗机构转速:14-20rpm

  控制电压:交流220V
