吸吮式反冲洗过滤器
吸吮式反冲洗过滤器

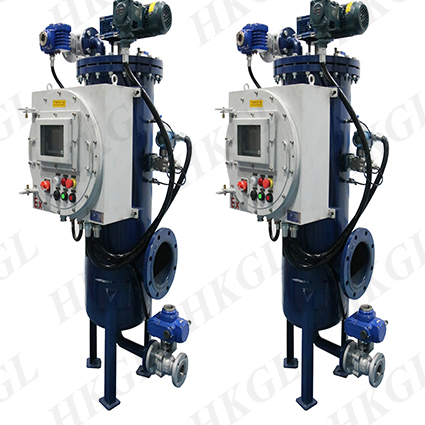

CKG型吸吮式反冲洗过滤器是我司自主研发的新式过滤器,产品设计制造严格执行GB150/ASME压力容器标准设计制造,充分利用流体力学和过滤技术相结合。

订购热线:
0512-80806580
产品详情
设计参数

  1、产品介绍

  CKG型吸吮式反冲洗过滤器是我司的新式过滤器,产品设计制造严格执行GB150/ASME压力容器标准设计制造,充分利用流体力学和过滤技术相结合。

  CKG型吸吮式反冲洗过滤器集多个过滤元件于一体,具有过滤面积大,低压损,结构紧凑,过滤效率高,定位清洗,反洗耗水量少,运行成本低,占地面积小,在线清洗连续过滤等优点,单台设备流量可达300M3/H。

  2、工作原理

  吸吮式反冲洗过滤器主要由壳体、滤芯、电机、接近开关、差压传感系统及PLC控制系统组成。待过滤的污水通过滤芯,由内向外过滤,悬浮颗粒在滤芯内表面慢慢的堆积,逐渐形成进出口压差,当压差传感系统接收到设定压力值,将起到反洗程序,逐根滤芯进行清洗。利用负压将附着于滤芯内壁的悬浮物,瞬间排出壳体外部,清洗过程持续5分钟,过滤器恢复正常初始状态进行正常工作。

  3、技术参数

  工作温度     工作流量     工作压力           工作电压          清洗转臂材质     清洗控制方式     防护等级      过滤精度         滤芯材质               壳体材质           驱动方式
120℃ 0-2000M3/H 0.6-2.5MPa AC380V/AC220V SS316L 压差传统系统 时间控制 手动控制 西门子PLC控制箱 IP65 20-3000micro SS304/SS316L CS/SS304/SS316L 电机减速机驱动

  4、功能特点

  ◆ 反洗效果优异

  滤芯采用向外的V型结构,在瞬间压差的作用下,反洗清洗压力慢慢增强,汇聚成一点,瞬间将滤渣排出壳体。

  ◆ 在线自动清洗、不间断供水

  滤筒内装有多个V型过滤元件同时工作,反洗时利用内外压差,用新鲜滤液进行反向清洗,其他滤芯正常工作。

  ◆ 自动化控制,无人工清洗

  本机采用可编程西门子PLC控制系统,反洗可按时间、压差、手动操作切换,同时可实现远程监控。

  ◆ 安装快捷,容器占地面积小

  本机通过法兰与现场连接,现场提供电源即可投入使用,占地面积小,节省空间。

  ◆ 反洗耗水量少,清洗时间短

  本机反洗时,可以同时清洗两支滤芯,轮流进行清洗,排污耗水量小于设计流量的1%,清洗时间维持在5分钟以内,方便快捷的完成整个清洗流程。

  ◆ 滤芯密封机构严密,减少渗漏

  本机改变传统设计,将滤芯固定,采用排污叉管旋转,叉管上端装有设计的机械密封,与固定隔板接触部分为高合金材料,耐多次磨损,同时有合适比压,密封组件更换周期延长。

  ◆ 滤芯过滤面积增大,抗压能力效果显著

  容器内可装多个滤芯,充分利用了容器空间,有效过滤面积可达入口面积的30-50倍;其滤芯采用不锈钢丝条绕制焊接而成,采用编制工艺,具有抗变形的刚度和强度。

  5、典型应用

  ■ 水处理工业

  预处理过滤器,去除水中杂质

  ■ 石油化工

  油井回注水、工艺循环水、冷却水、船舶压载水

  ■ 机械制造

  冷却剂、清洗剂、清洗循环水再处理

  ■ 制浆造纸工业

  原水、喷淋水、密封水、高低压清水、冷却塔水

  ■ 冶金工业

  钢铁连铸水、高压除磷水、浊环水过滤、冷却循环水过滤

  ■ 原水处理

  湖水、河水、水库水、井水、雨水、地下水抽取时沙子、藻类、有机物过滤等

  ■ 电子能源工业

  轴承冷却水、发电机油冷却水、工业冷却水、密封水、除尘喷淋水的过滤及锅炉补水的预过滤
