气体过滤器
气体过滤器

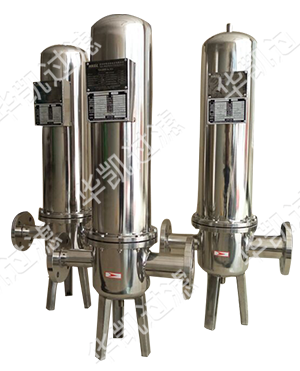

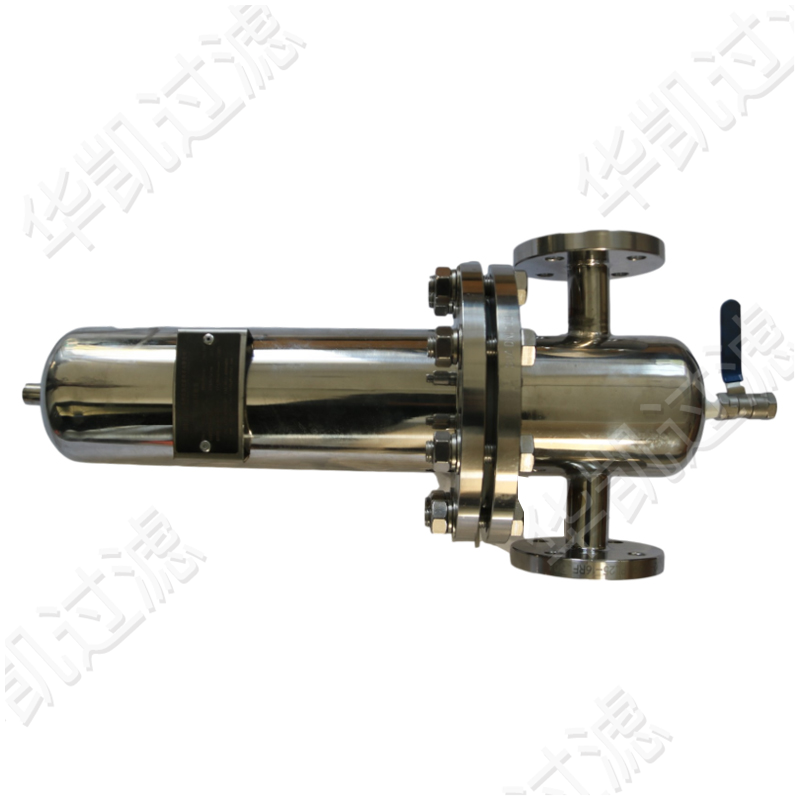

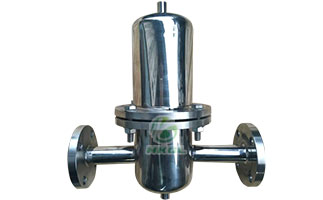

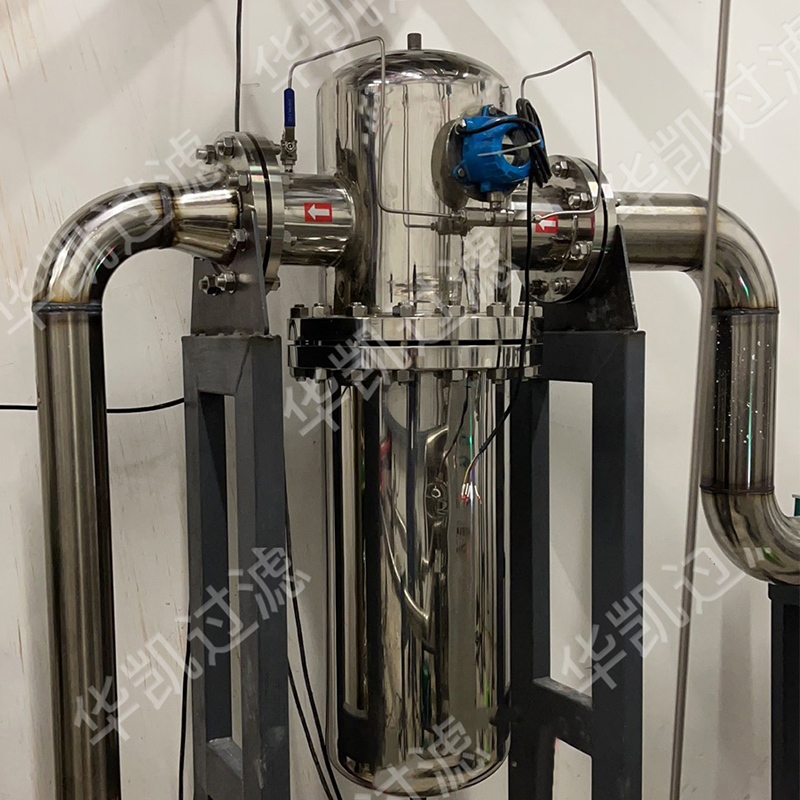

HK-GS系列标准型气体过滤器外壳采用全钢制外壳制造,空气流动效果优良,降低管线压阻;进出口管道在同一条直线上,拆卸上筒体即可更换滤芯,简单安全。

订购热线:
0512-80806580
产品详情
设计参数

  产品介绍

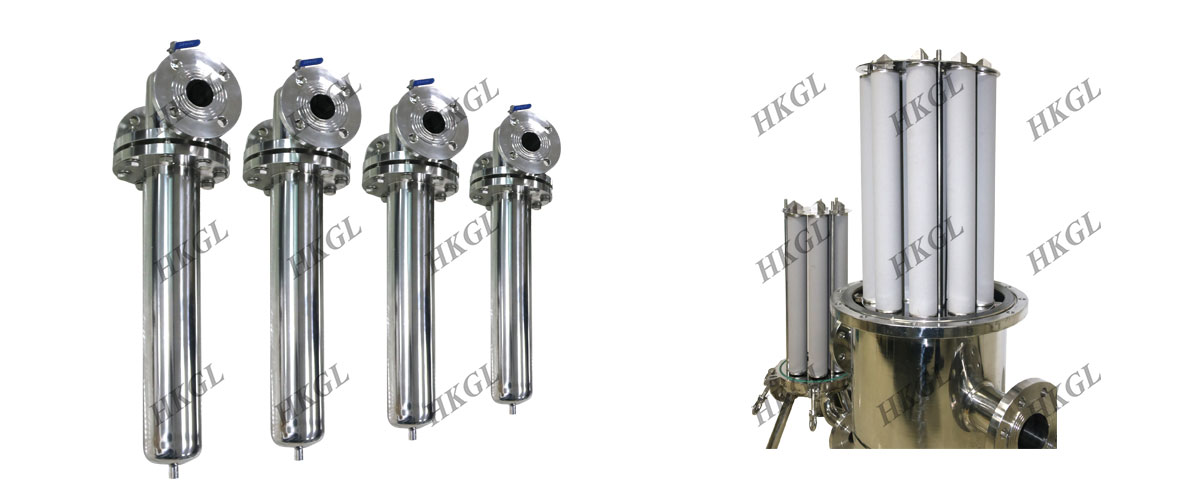

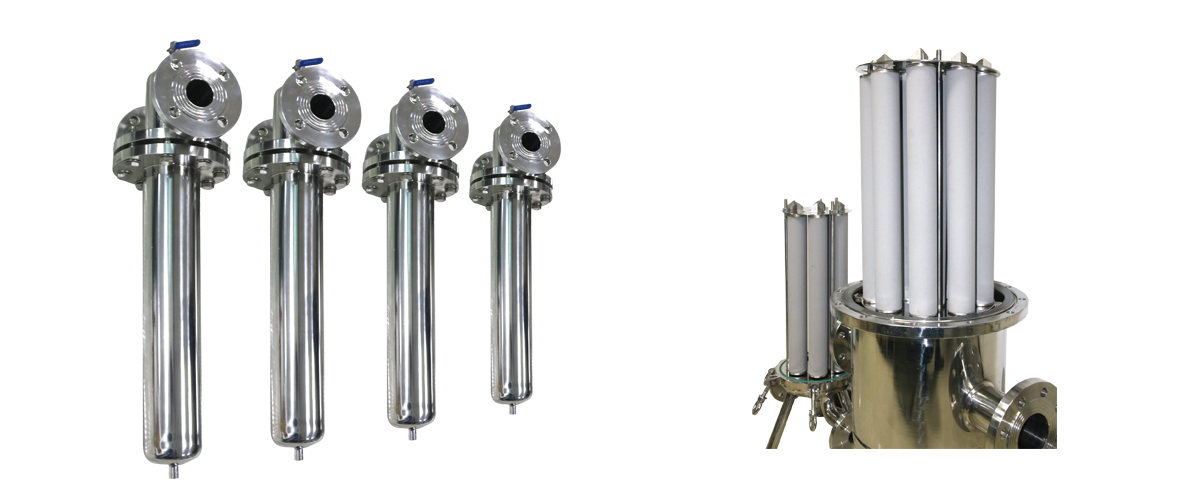

  HK-GS系列标准型气体过滤器外壳采用钢制外壳制造,空气流动效果优良。进出口管道在同一条直线上,拆卸上筒体即可更换滤芯,简单安全。 过滤器内部滤芯安装标准的5英寸至40英寸,数量多达200多支, 因此完全可按客户的流量选择合适的配置。过滤器还可选择不同形式的滤芯,如聚丙烯、聚四氟乙烯、不锈钢等等来满足各种不同的工况过滤要求。

  外形尺寸

气体过滤器

  标准尺寸

过滤器型号

流量

(NM3/Min)

滤芯 进出口接管 外形尺寸(mm)
数量 长度 D(mm) 连接形式 D W H H1 H2
HK-GS-01 1 1 5’’ DN25 法兰卡箍 Ø102 222 370   250
HK-GS-02 2 10’’ 510 370
HK-GS-03 4 20’’ DN40 760 610
HKGS-6F 6 3 10’’ DN50 法兰 Ø184 444 780 286 400
344
HK-GS-10F 10 20’’ DN65 444 1050 296 640
344
HK-GS-15F 15 5 DN80 Ø234 494 1070 376 653
414
HK-GS-20F 20 DN100 494 1210 391
414
HK-GS-30F 30 7 Ø274 534 1260 663
454
HK-GS-40F 40 9 DN125 Ø306 566 1330 415 685
506
HK-GS -60F 60 14 Ø356 616 1350 424 698
556
15 Ø406 666 1410 710
606
HK-GS-80F 80 666 1440 434
606
19 DN150 666 444
606
HK-GS-100F 100 666
606
HK-GS-120F 120 29 Ø506 766 1560 468 735
726
HK-GS-140F 140 DN200 766 1610 498
726

  技术参数

  工作压力:0~25MPa

  工作温度:-45~500℃

  连接口径:DN15~DN1000

  壳体材料:碳钢、低温钢、不锈钢、合金钢、衬胶

  滤芯密封圈材料:氟橡胶、三元乙丙、丁晴橡胶等

  设计制造参考标准:《GB150-2011》、《SH/T3411-1999》、《HG/T21637-19991》、ASME标准设计制造

  设备垫片材质:金属缠绕垫、四氟、三元乙丙、石墨

  过滤器配件:压力表、压差计、差压变送器、放空阀、排污阀

  过滤介质:合成气、煤气、氢气、氮气、天然气等各种复杂成分混合工业气体

  滤芯材料:聚醚砜、聚乙烯、聚四氟乙烯、不锈钢粉末、不锈钢折叠、钛棒等

  过滤精度:0.01um、0.1μm、0.2μm、0.3μm、0.5μm、1μm、2μm、5μm、10μm、15μm、20μm、25μm、50μm(精度可选)

  表面处理

  碳钢表面:喷漆、防腐                    不锈钢表面:喷砂、抛光

  滤芯型号

  聚丙烯系列            聚醚砜系列            金属烧结毡系列           聚四氟系列         金属膜系列              金属粉末烧结系列           楔形系列

  技术选型

公称通径(DN) DN15-DN1000(1/2’’-40’’) 连接方式 法兰、对焊、承插焊、螺纹、卡箍
壳体材质 碳钢,不锈钢,钛材,合金钢等 法兰压力 0.25-6.3MPa(150-600LB)
滤芯材质 PP/PES/PTFE/304/316L/合金材质 法兰密封面 FF、RF、M、FM、RJ、T、G
过滤精度 ≥0.01um 垫片材质 PTFE、金属缠绕、丁晴橡胶等

  附 注

  可根据用户提供的规格、型号及样品加工定制!



  工作压力:0-25MPa

  工作温度:-45~500℃

  过滤器口径:DN15~DN1000

  壳体材料:碳钢、低温钢、不锈钢、合金钢、衬胶

  滤芯密封圈材料:氟橡胶、三元乙丙、丁晴橡胶等

  设计标准:参考GB150压力容器、ASME标准设计制造

  设备垫片材质:金属缠绕垫、四氟、三元乙丙、石墨

  过滤器配件:压力表、压差计、差压变送器、放空阀、排污阀

  过滤介质:合成气、煤气、氢气、氮气、天然气等各种复杂成分混合工业气体

  滤芯材料:聚醚砜、聚乙烯、聚四氟乙烯、不锈钢粉末、不锈钢折叠、钛棒等

  过滤精度:0.1μm、0.2μm、0.3μm、0.5μm、1μm、2μm、5μm、10μm、15μm、20μm、25μm、50μm(精度可选)
