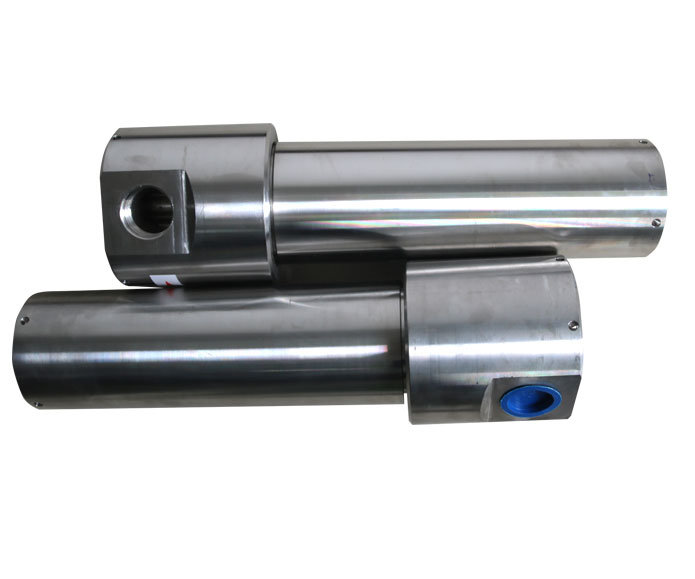

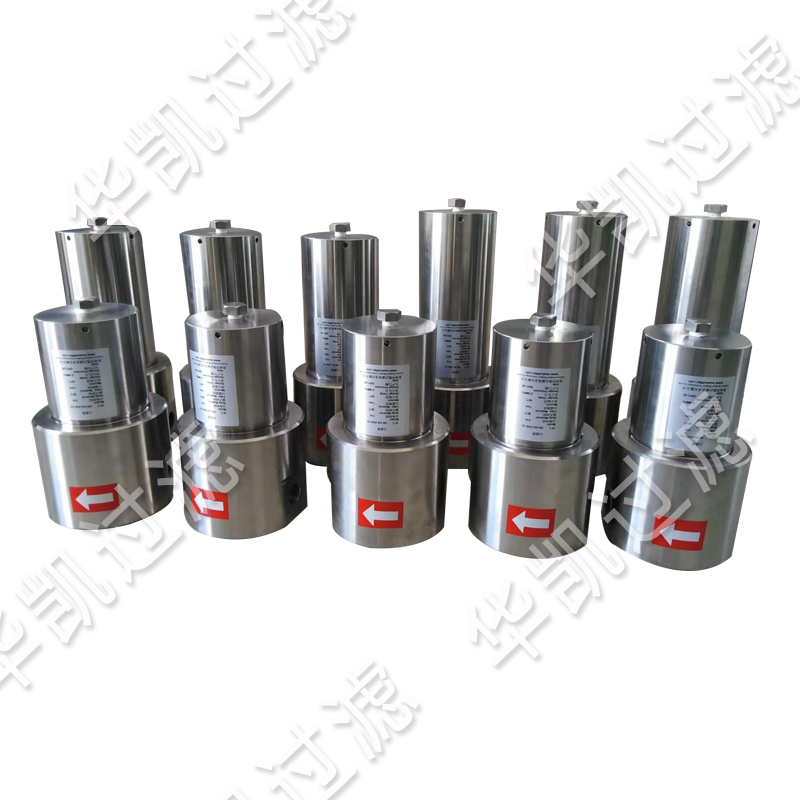

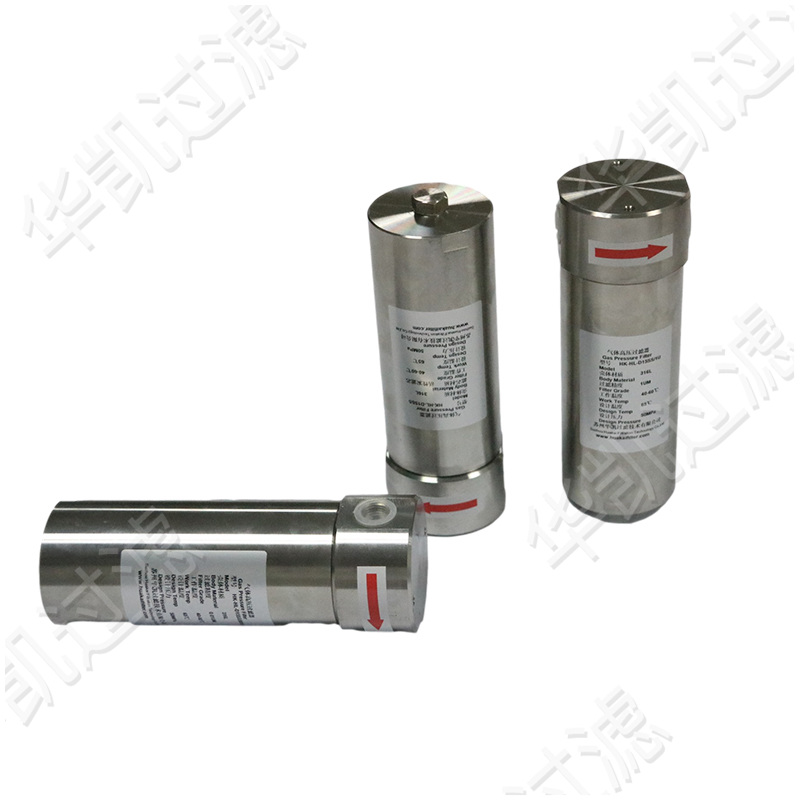

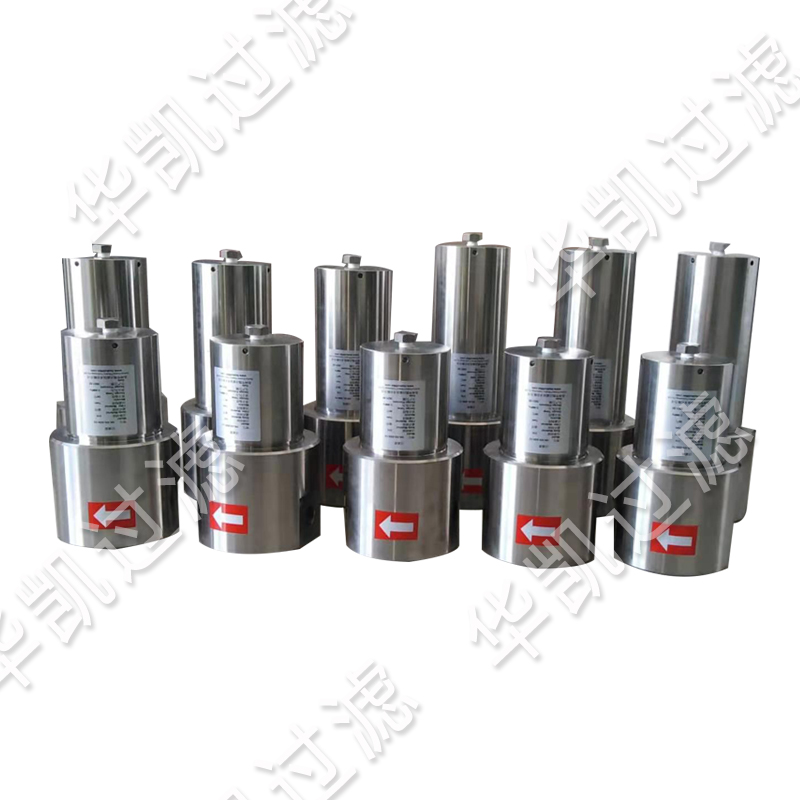

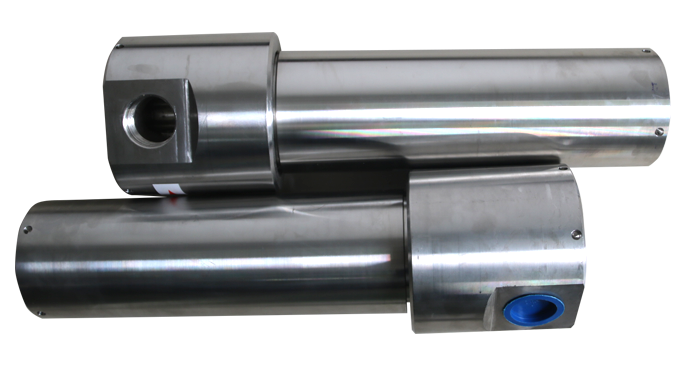

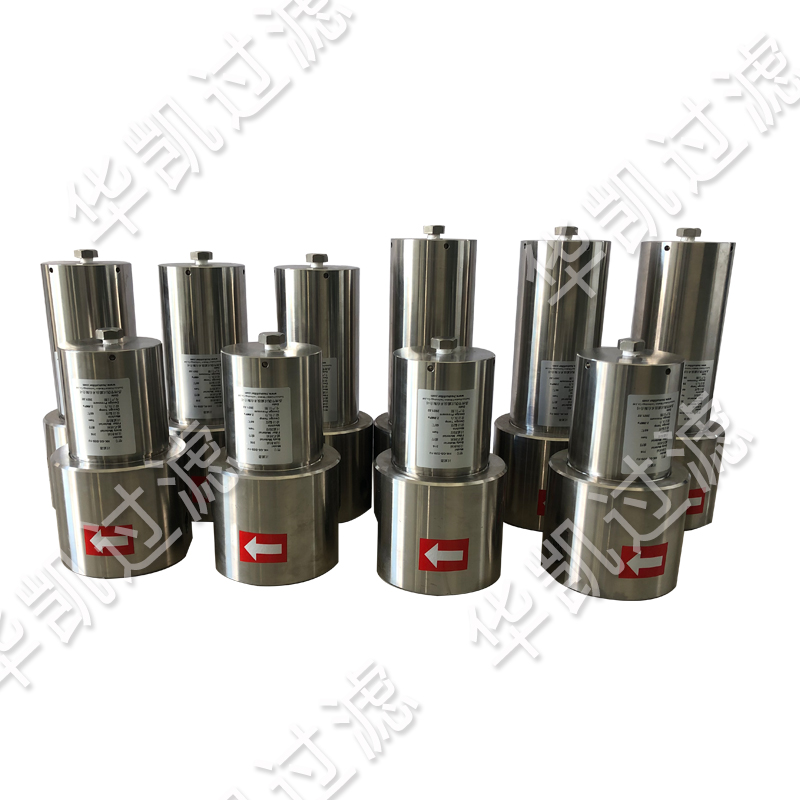

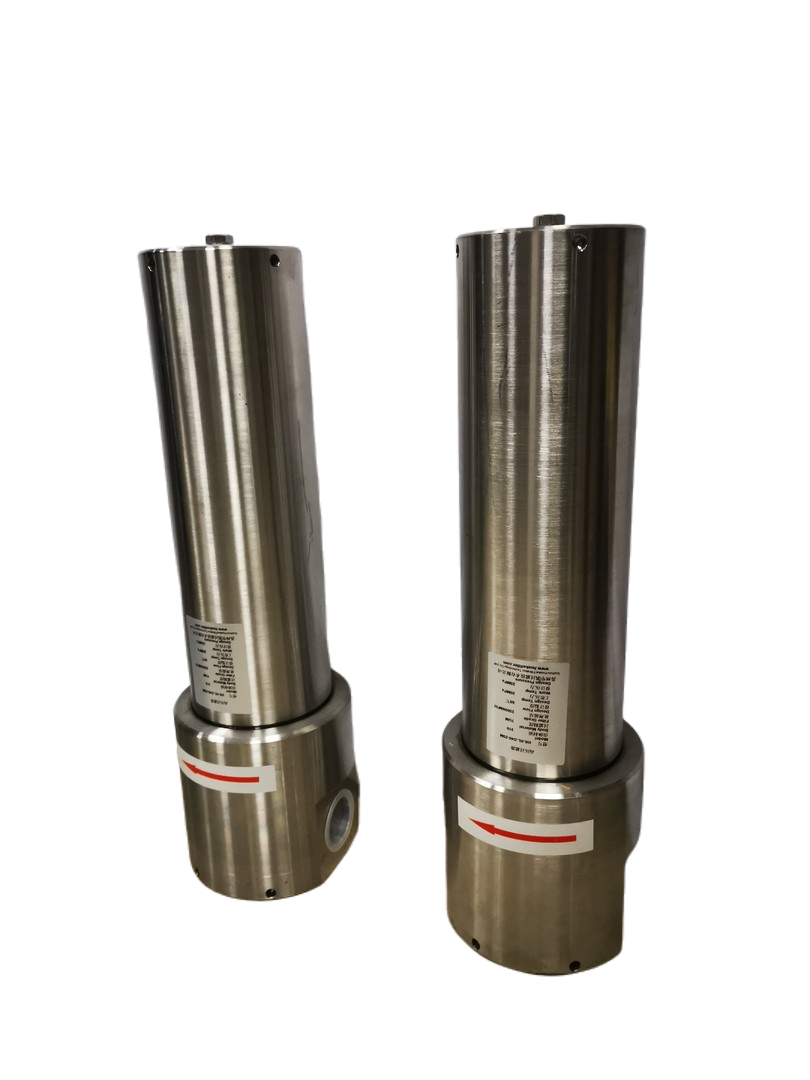

产品介绍

  华凯HK-HL系列高压过滤器采用精度制造工艺，充分考虑了高压领域的要求。 由316不锈钢与镀层碳钢制成，可提供25-5-1-0.01um及活性炭过滤等级性能滤芯， 满足客户各种要求，应用空气动力学原理进行设计，降低压损。

  产品特点

  ◆过滤器外壳满足各个等级的高压，材质可选用不锈钢、碳钢两大材质系列。

  ◆碳钢、碳钢表面化学镀镍或者喷涂，满足防腐要求;

  ◆高压过滤器分成三个压力等级:1.6~6.4MPa        6.5MPa~20MPa         21MPa~40MPa;

  ◆接口形式：NPT螺纹   卡套连接   法兰连接;

  ◆配件：自动排水阀、压差表、管路附件等;

  ◆滤芯材料多种可选：玻纤、不锈钢折叠、聚酯纤维及粉末烧结。

  标准尺寸

  材料：304、316L、碳钢

  工作温度：-80℃ - +700℃

  工作压力：0.6Mpa-35Mpa(150Lb-2500Lb)

  选型等级

  C级：分离/过滤器

  滤除：3微米和更大的固态与液态颗粒：残留油分含量5PPM W/W

  ISO 8573.1质量等级: 固体：3级;油分含量：5级

  进气口液态负载：20,000PPM W/W



  T级：主管路过滤器

  滤除：1微米和更大的固态与液态颗粒：残留油分含量1PPM W/W

  ISO 8573.1质量等级: 固体：2级;油分含量：4级

  进气口液态负载：1000PPM W/W



  A级：高效除油过滤器

  滤除：0.01微米和更大的固态与液态颗粒：99.99+%油雾;残留油分含量0.01PPM W/W

  ISO 8573.1质量等级: 固体：1级;油分含量：2级

  进气口液态负载：60PPM W/W



  AA级：超 高效除油过滤器

  滤除：0.01微米和更大的固态与液态颗粒：99.99+%油雾;残留油分含量0.01PPM W/W

  ISO 8573.1质量等级: 固体：1级;油分含量：1级

  进气口液态负载：40PPM W/W



  H级：除油除臭过滤器

  滤除：油气;残留油分含量0.003PPM W/W(油汽状)

  0.01um微米和更大的固态与液态颗粒

  ISO 8573.1质量等级: 固体：1级;油分含量：1级

  过滤器进气口不可有液体：1级过滤的上游应使用高效除油过滤器及超 高效微油雾

  过滤器防止液态油污染：60PPM W/W

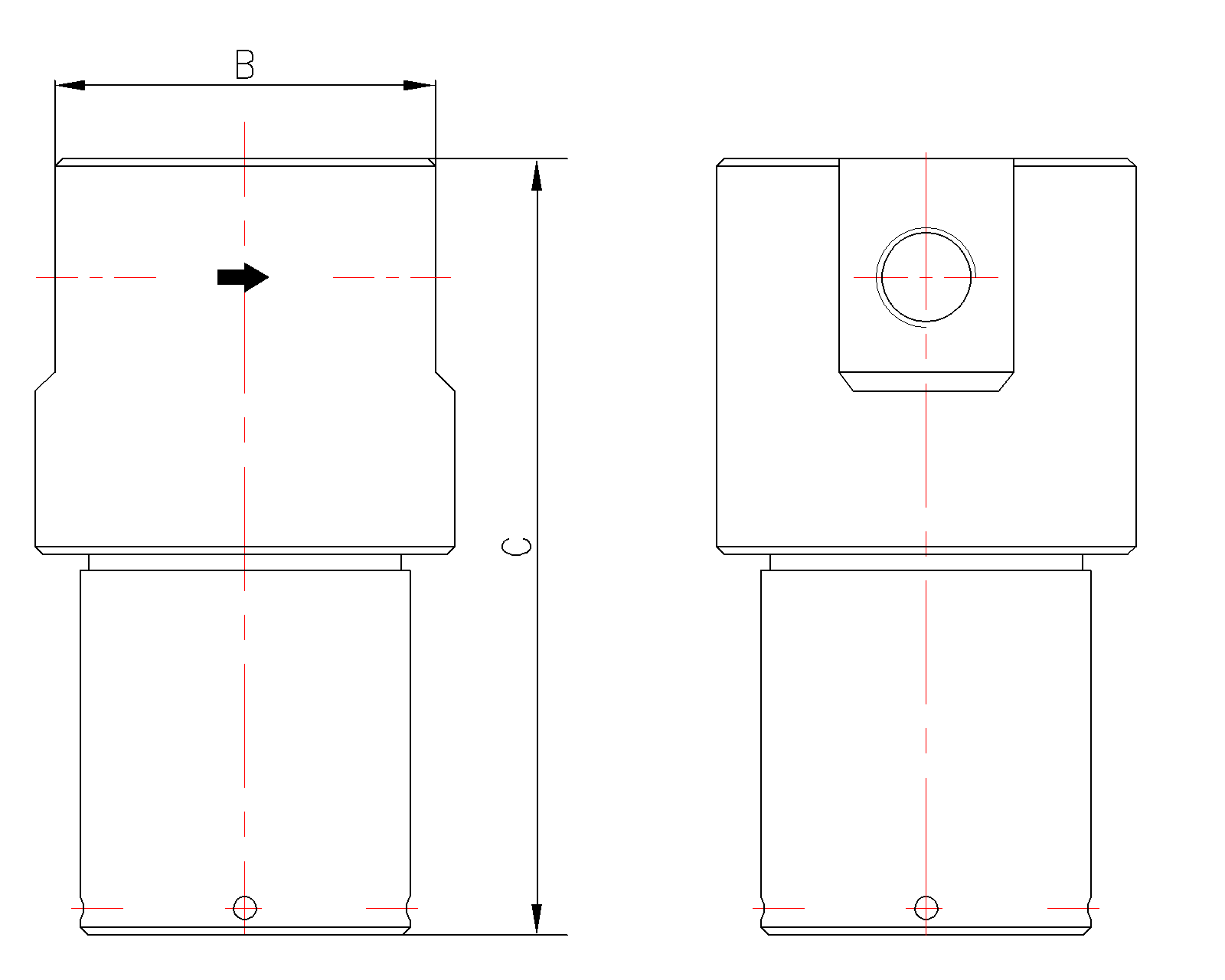

  外形尺寸

  产品规格

尺寸数据表
No：HK-HL	A	B	C
01	F-NPT-3/8”	Φ72	172
02	F-NPT-1/2”	Φ108	214
03	F-NPT-1”	Φ133	360
04	F-NPT1-1/2”	Φ150	533
05	F-NPT-2”	Φ190	533
以上为标准尺寸，请提出可定制口径！

  附 注

  可根据用户提供的规格、型号及样品加工定制!

  以上表格尺寸尺寸请做参考!
