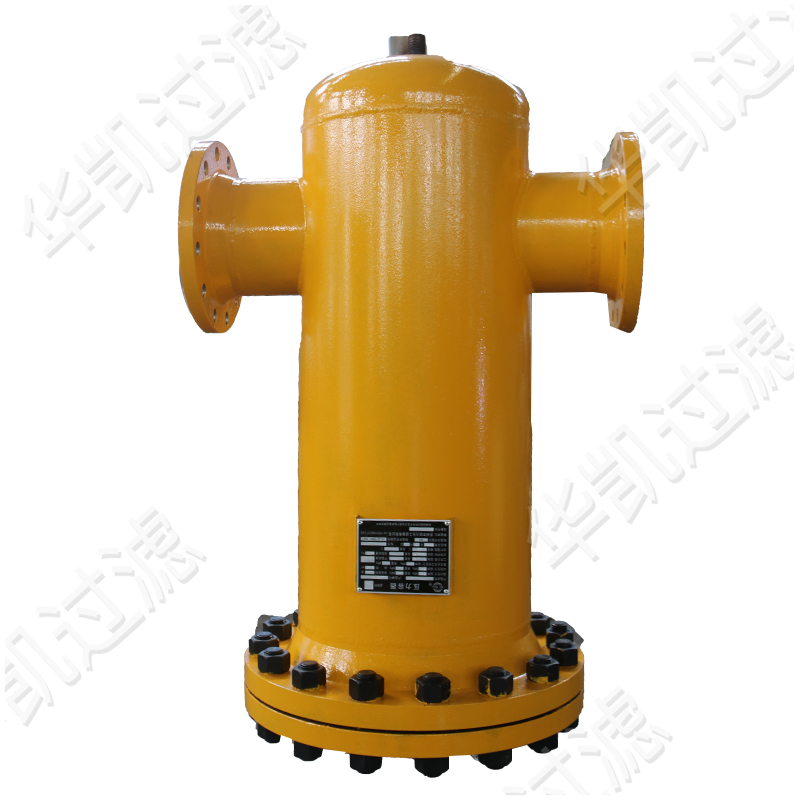

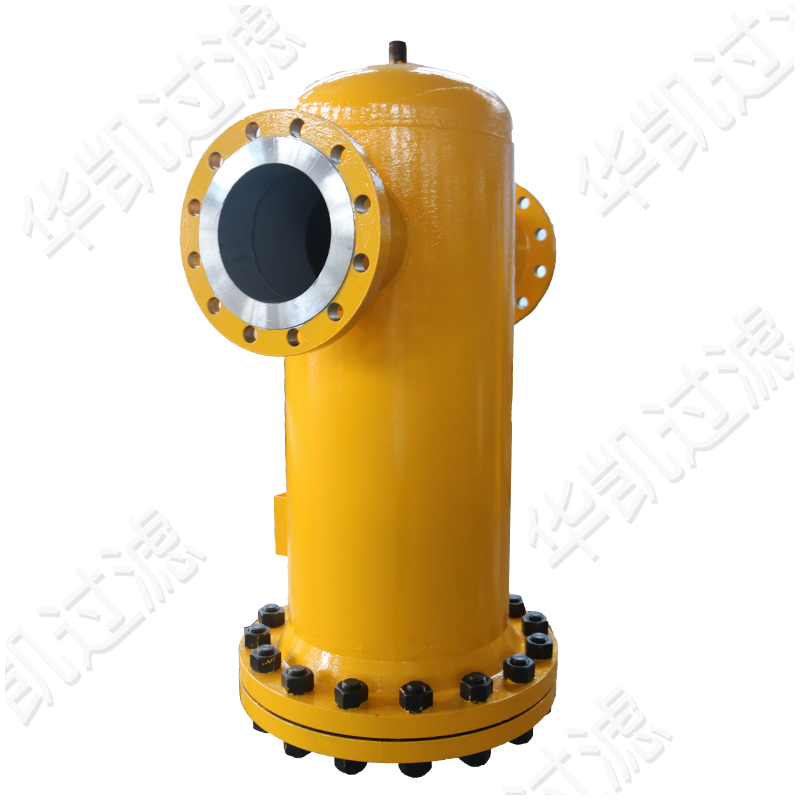

产品介绍

  HK-GS系列天然气过滤器是以丝网捕沫和拦截的机理，对天然气夹杂的颗粒物、油雾及水份进行过滤与分离，主要用于去除气体中的固体杂质的净化装置。该产品结构简单合理，滤芯纳污量大，运行平稳，投资费用低，安装维护使用方便。

  为了气体输配设备和仪表调压器、阀门等流量计、压力表等的正常工作，保护其不被破坏，去除固体杂质，在其安装前安装精度符合要求的过滤器。

  设计制造标准：SH/T3411-2017石油化工管道过滤器、GB150-2011钢制压力容器

  技术参数

公称直径	DN15～DN1000+	介质名称	气体、特种气体（氧气、氮气、二氧化碳、沼气等）
工作压力	负压～40MPa	工作温度	-40℃～500℃
处理量	+≤50000M3/H	过滤效率	≥99.999%
壳体材质	Q235B、20#、Q345R、Q345D、16MN、304、316L
滤芯材料	聚酯、玻纤、冲孔板复合丝网、金属粉末烧结、金属纤维烧结毡、聚丙烯折叠
过滤精度	0.01-1-3-5-10-20-50-100um +mm

  壳体材料

  20/GB/T8163、16Mn/GB6479、Q235B、Q345R、304、316L、TA2、哈C

  滤芯元件

  滤材：聚酯/玻璃纤维、不锈钢丝网、金属粉末烧结、金属纤维烧结毡、精度高聚丙烯折叠等。

  过滤精度：1um、3um、5um、10um、20um、50um、100um

  过滤效率：≥99%

  产品特点

  结构形式分为直通式、角式、交叉式等多种；

  流通能力大、阻力小；

  过滤面积大、压损小、方便清洗；

  材料选用优质碳素钢、滤芯为不锈钢或者聚酯、玻纤等；

  当介质含有腐蚀性物质时，可选用耐腐蚀性材料；

  可选用快开盲板装置、差压表、安全阀、排污阀等配置；

  适用介质：天然气、城市煤气、矿井气、液化石油气、空气等；

  适用于调压箱、区域高压柜、CNG减柜等。

  标准尺寸

型号	D	W	A	SH	DN
HK-GS-D50	108	270	150	350	50
HK-GS-D65	133	300	170	450	65
HK-GS-D80	159	360	170	450	80
HK-GS-D100	219	420	200	550	100
HK-GS-D125	273	475	225	650	125
HK-GS-D150	325	570	250	750	150
HK-GS-D200	426	680	300	800	200
HK-GS-D250	500	750	350	950	250
HK-GS-D300	600	900	410	1360	300

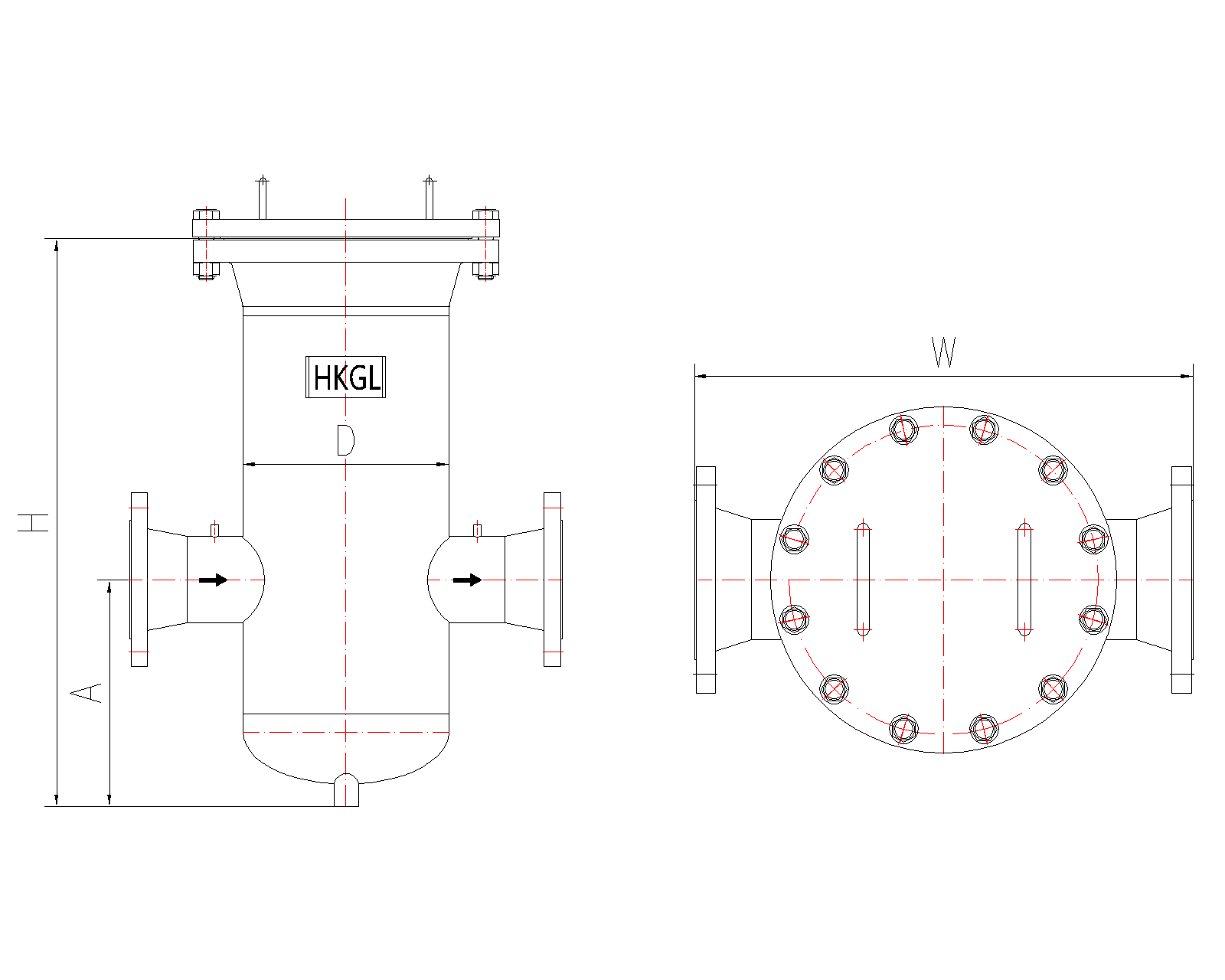

  外形尺寸

  设计制造参考标准
