SQS汽水混合器
SQS汽水混合器

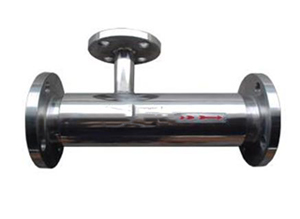

华凯SQS系列汽水混合器是公司引进国外先进技术开发研制的新型节能环保产品。它是利用蒸汽与水直接混合将水加热,具有低噪声、无振动、热效高等特点,被广泛地应用在加热生活、生产用热

订购热线:
0512-80806580
产品详情
设计参数

  产品特性

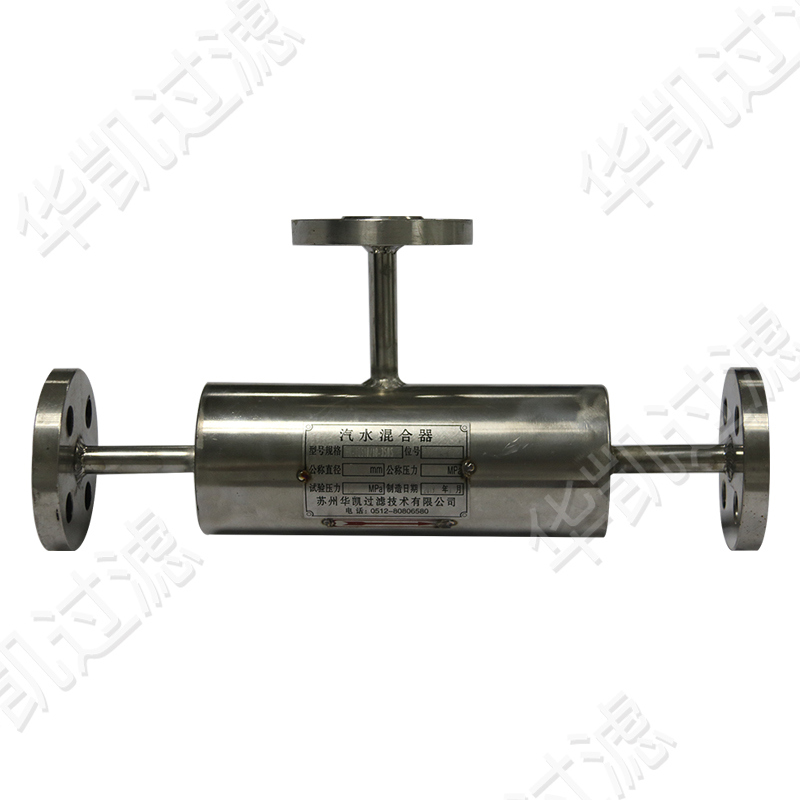

  华凯SQS系列汽水混合器是公司引进国外技 术开发研制的新型节能环 保产品。它是利用蒸汽与水直接混合将水加热,具有低噪声、无振动、热效高等特点,被广泛地应用在加热生活、生产用热水及热水除氧等系统中。汽水混合器长期运行实践证明,该产品使用效果良好。

  结构原理

  气水混合器主要由喷管、壳体、网板等部分组成。被加热水通过呈拉伐尔状的喷管时,蒸气从汽水混合器喷管外侧通过管壁上许多斜向小喷头喷入水中,两者在高速流动中瞬间良好混合,以达到加热的目的。调节蒸气侧阀门,就可得到所需温度的热水。

  表I及表II分别列出汽水混合器开式系统和循环系统在额定进水流量及蒸气为0.4MPa下,不同加热温度与蒸气消耗量的关系,供客户选择汽水混合器和复核气源时参考。(说明:蒸气压力0.4MPa不一定是加热器运行的工况条件)。

  汽水混合器开式系统蒸气消耗量表(饱和蒸气压力为0.4MPa)表I 单位:t/h

                             SQS                                          4                    6                  8                 10                12                 16                 20                 24                 32                 40                 48
额定进水量D1 1.2 2.5 4.5 7 10 16 25 35 60 105 165

加热温差℃
20  0.039  0.081 0.146 0.228 0.325 0.52 0.813 1.138 1.951 3.145 5.366
40 0.081 0.188 0.303 0.471 0.672 1.076 1.681 2.353 4.034 7.057 11.092
60 0.125 0.261 0.469 0.73 1.043 1.699 2.609 3.652 6.261 10.952 17.217
80 0.173 0.36 0.649 1.009 1.441 2.306 3.603 5.045 8.649 15.135 23.784

  汽水混合器循环系统蒸气消耗量表(饱和蒸气压力为0.4MPa)表II 单位:t/h

                             SQS                                          4                    6                  8                 10                12                 16                 20                 24                 32                 40                 48
额定进水量D1 1.2 2.5 4.5 7 10 16 25 35 60 105 165

加热温差℃
70-95  0.054 0.112 0.201 0.312 0.446 0.714 1.116 1.562 2.678 4.687 7.366
70-110 0.088 0.183 0.33 0.514 0.734 1.174 1.83 2.569 4.404 7.706 12.11
70-130 0.137 0.286 0.454 0.8 1.143 1.829 2.857 4 6.857 12 18.807

  注:表I、表II中0.4MPa蒸气不一定是本产品的使用条件。具体汽水混合器使用请咨询销售工程师

\
\

  SQS汽水混合器外形尺寸表

                          型号                            SQS-4               SQS-6            SQS-8         SQS-10        SQS-12         SQS-14         SQS-20         SQS-24         SQS-32         SQS-40         SQS-48

安装尺寸
A 105 130 220 450
B 105 130 170 300
L 240 360 660 1200
水侧连接法兰 DN 30 50 100 200
D1 110 145 210 350
D 145 180 245 405
n*φ 4*18 4*18 8*18 12*22
汽侧连接法兰 DN 40 65 125 250
D1 110 145 210 350
D 145 180 245 405
n*φ 4*18 4*18 8*18 12*22
