篮式过滤器
篮式过滤器

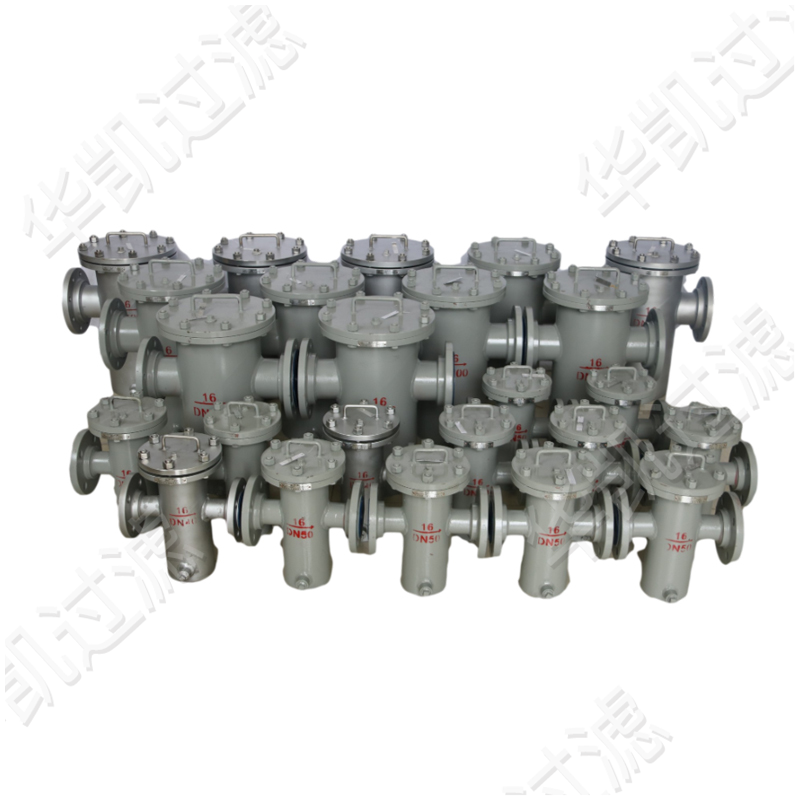

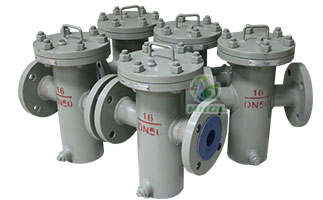

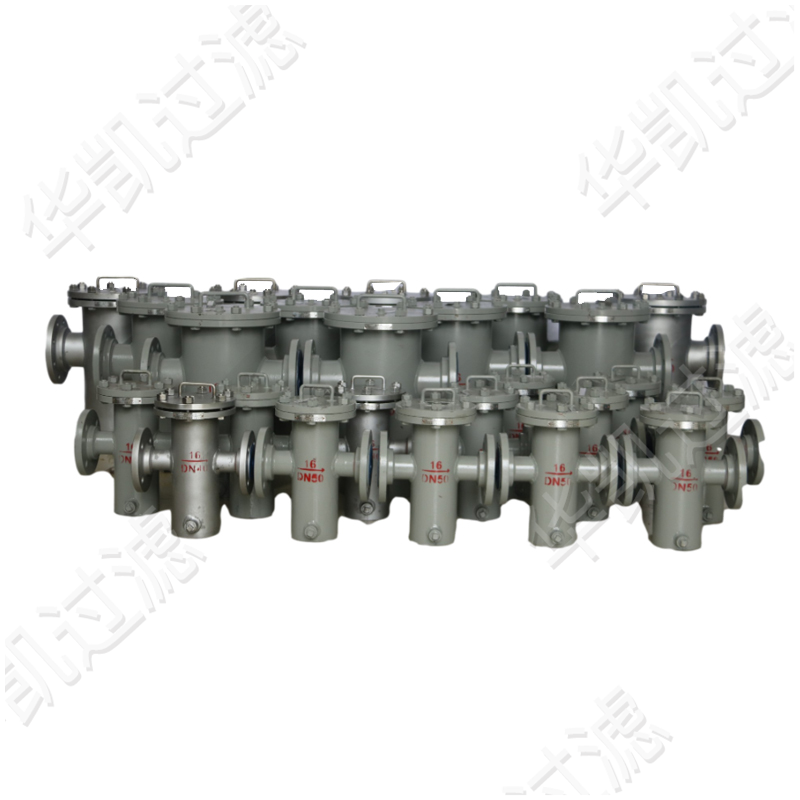

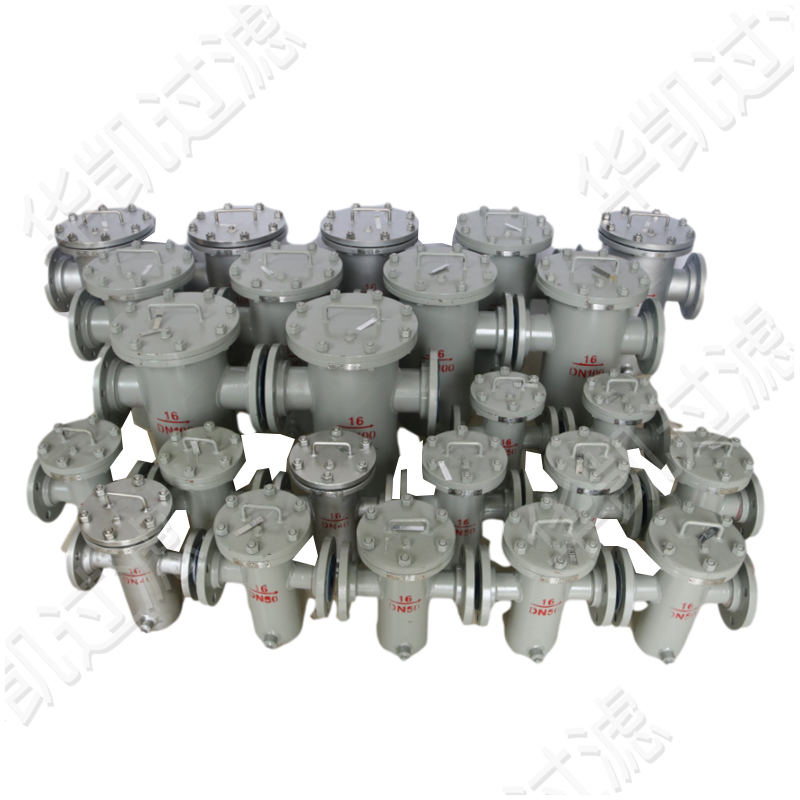

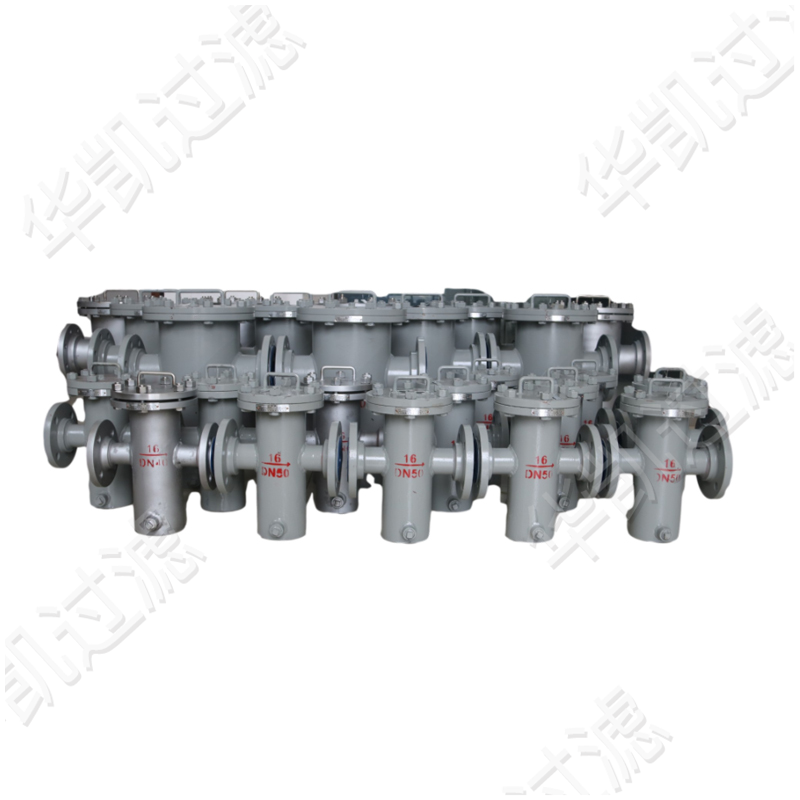

篮式过滤器主要由接管、主管、滤篮、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤篮后,固体杂质颗粒被阻挡在滤篮内,而洁净的流体通过滤篮、由过滤器出口排出。

订购热线:
0512-80806580
产品详情
设计参数

\                                      \

       篮式过滤器主要由接管、主管、滤篮、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤篮后,固体杂质颗粒被阻挡在滤篮内,而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,清洗后重新装入即 可。因此,使用维护方便。本厂的篮式过滤器可以根据客户的实际使用情况进行设计。
技术参数
                 型      号                                 HK-SED  HK-SWD                          工作压力                                         0.6MPa-25MPa 150LB-600LB
口径规格             DN25~DN600 工作温度 -80℃-300℃
壳体材质
       Q235B、 Q345R、16MnR、304、304L、316、316L、碳钢衬F4(F46、PO)       过滤精度                            5~1000um
滤芯材质   304、304L、316、316L、F4、F46 连接形式 法兰、对焊、螺纹
滤芯形式   冲孔板+不锈钢丝网滤芯 法兰标准 HG GB SH HGJ J B ANSI JIS
密封垫片 丁晴橡胶、四氟橡胶、金属缠绕垫
设计标准 GB150-2011  HGJ532-91   HG21637-91
附      注 由于过滤器的结构形式不一,可按照客户的要求非标制作;具体使用条件以过滤器设计条件为准。


         SED-I直通平底篮式                          SED-II直通弧底篮式                        SED-II直通封头弧底篮式
\

             公称通径(DN)                               D                                    H1                                   H                                      L                                           排污口                                               连接形式
15 76 160 260 180 ZG3/8’’

法兰
对焊
螺纹

20 76 160 260 180
25 76 160 260 180
32 76 160 270 200
40 108 170 300 260
50 108 170 300 260
65 133 240 360 330
80 159 250 400 340
100 219 300 470 400
125 273 360 550 480
150 273 420 630 500
200 325 530 780 560



ZG3/4’’


250 420 640 930 660
300 450 840 1200 750
350 500 920 1370 810
400 550 950 1500 900
ZG1’’
450 608 1000 1700 1000
500 700 1050 1910 1080


        SWD-I高低平底篮式                        SWD-II高低弧底篮式                      SWD-III高低封头弧底篮式
\

            公称通径(DN)                       D                         H1                         H2                        H                         L                           过滤面积                              堵塞规格                                   连接形式
65 219 330 200 555 459 0.1283 ZG3/8’’ 法兰
 对焊
 螺纹

80 219 330 200 555 459 0.1283 ZG3/8’’
100 273 420 245 680 515 0.2861 ZG3/8’’
125 273 420 245 690 515 0.2861 ZG3/8’’
150 325 495 285 795 575 0.4487 ZG3/4’’
200 426 610 340 975 710 0.7944 ZG3/4’’
250 478 720 395 1125 795 1.2593 ZG3/4’’
300 529 820 445 1275 870 1.4846 ZG3/4’’
500 700 1050 850 1910 1080 3.55 ZG1’’
主要适用的物料有:
化工、石油化工生产中弱腐蚀性物料如:水、油品、氨、烃类等。
