产品介绍

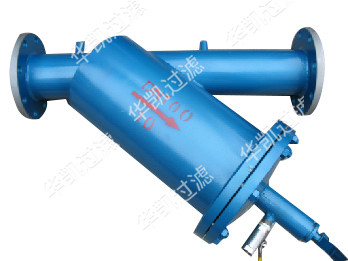

  华凯SH手摇刷式Y型过滤器由过滤器本体、不锈钢过滤网、带手柄的清洗刷架组、排污阀及压力表所组成，清洗刷架组穿过过滤器盖， 清洗刷安装在不锈钢过滤网内部，水流经手摇刷式过滤器时，杂质被滤网拦截，当需要排污时，只要打开排污阀顺时针方向摇动手柄数圈， 即可完成排污，不拆卸过滤器清洗内部滤网，清洗排污过程水流不中断。

  外形尺寸

  技术参数

  单台过滤流量可达970M3/H

  过滤精度从4000μm -20μm

  滤网可选钻孔(4000-800μm)、楔形(1000-50μm)、编织组合(800-20μm)

  工作压力≥0.1MPa

  工作压力≤1.6MPa

  工作温度≤95℃

  清洗方式：刷式

  安装形式：可立式安装或卧式安装，多台并联可获得更大流量

  产品选型

  为了能更适用客户的水系统的技术要求，为了过滤效果，达到为客户节能、省电、省水、环保的要求， 华凯环保作为水过滤解决方案供应商，我们的工程师将用技术知识，丰富的应用经验，为您做出的方案选择。

  您在选择手摇刷式Y型过滤器的时候，请考虑以下几个参数：

  1、处理流量

  2、过滤介质的化学性质

  3、过滤介质的悬浮物浓度

  4、要求的过滤精度

  5、管道的压力、过滤精度对照表

  过滤精度对照表

微米	10	25	30	40	50	80	100	120	150	200	400	800	1500	3000
目数	1500	650	550	400	300	200	150	120	100	80	40	20	10	5

  SH系列手摇刷式过滤器技术数据表

型号	接口口径	L1	L2	L	D	H	排污口	流量
	mm	mm	mm	mm	mm	mm	mm	M3/h
SH-50	50	500	710	330	159	500	25	19
SH-80	80	550	710	330	159	550	25	50
SH-100	100	670	810	430	159	670	32	80
SH-125	125	690	820	430	219	690	32	125
SH-150	150	800	950	480	275	800	32	180
SH-200	200	900	1050	560	325	900	40	320
SH-250	250	1200	1350	744	377	1200	50	490
SH-300	300	1250	1630	780	426	1250	65	710
SH-350	350	1300	1980	820	478	1300	65	970

  过滤器材质

  ■ 壳体：碳钢、304不锈钢、316L不锈钢

  ■ 滤网：304不锈钢、316L不锈钢

  ■ 刷架：304不锈钢、316L不锈钢

  ■ 排污阀：铸铁、铜、不锈钢

  ■ 密封圈：EPDM橡胶

  ■ 清洗刷：不锈钢、尼龙

  技术选型

公称通经（DN）	DN150-DN600（1/2’’-24’’）	连接方式	法兰、对焊、承插焊、螺纹、卡箍
壳体材质	Q235/304/316L/TA2/2205S/合金钢	法兰压力	0.1-6.3MPa(150-600LB)
滤芯材质	不锈钢等	法兰密封面	FF、RF、M、FM、RJ、T、G
过滤精度	10目-500目	垫片材质	PTFE、金属缠绕、丁晴橡胶等

  附 注

  可根据用户提供的规格、型号及样品加工定制!
