SXC磁性过滤器由采用高矫顽力的强磁性材料与阻拦滤网组合而成，吸附力是一般磁性材料的十倍，具有在瞬间液流冲击或高流速状态下，吸附微米级的铁磁性污染物的能力，并能克服在高速大冲击下冲下的铁磁性污染物重新被吸附住,从而避免了液压元件的卡死或磨擦付的磨损，延长液压元件及液压系统的使用寿命,增强液压系统。它的中部为一圆筒式磁铁，磁铁外部为非磁性材料做成的罩子，罩子外面绕着数只铁环，铁环由铜条连接，每只铁环之间保持的间隙。当液压介质中的铁磁性杂质经过铁环间隙时，则被吸附在铁环上，从而起到滤除作用。为便于清洗，铁环分为两半，当杂质将间隙堵塞时，可将铁环取下清洗，然后装上反复使用。

  滤芯情况

  磁性滤芯还可以与其它滤材组成组合滤芯，用于回油路上的纸质滤芯过滤器。其中滤纸滤芯由内、外筒及夹在中间的机油滤纸粘接而成。内外筒由薄钢板卷成，板上冲有许多通油圆孔;滤纸折成星状，以增大过流面积。滤芯的拉杆上装有许多磁环和尼龙隔套组成的磁性滤芯。需要过滤的液压介质先经过磁性过滤，然后由里向外经过纸质滤芯滤除。当滤芯严重堵塞时，过滤器进油压力升高，于是压缩弹簧，滤芯下移，油液经滤芯和座之间直接通油箱，以保护滤芯不致被压破。

  技术参数

型号                            Model	SXC	环境温度                       Ambient Temperature	CS:-30℃～+350℃                        SS:-80℃～+480℃
规格 Size	DN32～500 GB81～59 PN 0.6～5.0   FF  RF	螺帽螺栓    Bolt/Nut	20# 304 304L 316 316L
壳体材质 Body	A3 304 304L 316 316L H62 衬里	连接方式 Jonit Type	法兰连接 对焊连接 螺纹连接  Flange ButtWelding Threaded
过滤精度 Pore size	10～300(目/in)	法兰标准 Flanges	HG GB SH HGJ JB ANSI  JIS
密封垫片 Diaphragm(P/V)	丁晴橡胶  聚四氟乙烯 金属垫片 NBR PTFE Metal Gasket	设计检测标准 Manufacture Inspection	GB150-98    HGJ532-91
滤芯材质 Element	304  304L  316  316L	外表 Coating	CS:Paint    SS:No Paint

  产品尺寸

DN	D	L	H
40	108	300	180
50	133	300	180
80	140	340	220
100	159	400	250
150	219	480	300
200	273	560	370
250	325	650	440
300	426	750	500

  磁性过滤器的特点

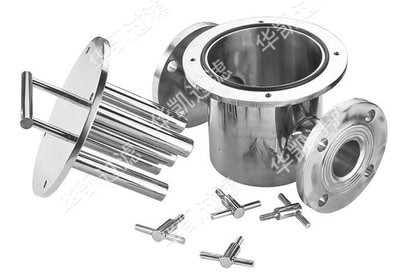

  1、其磁力可达到一万二千高斯，且采用磁棒组成;

  2、去除0.5~60μm我们肉眼所看不到的细微颗粒杂质;

  3、磁性过滤器其表面的光滑度可达到我们对食品级的要求;

  4、除铁性能好且吸附能力强，方便清洗铁屑;

  5、其材料采用性能高的钕铁硼，相比较一般的磁性材料，其磁力要高于5~20倍。

  产品应用

  本公司生产的过滤器具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便、价格低廉等优点，其主要适用的物料有：

  化工、石油化工生产中弱腐蚀性物料，如：水、油品、氨、烃类等。

  化工生产中的腐蚀性物料，如：烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。

  制冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。

  食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、糖浆等。

  注意事项

  1、清理时，抽出的磁棒盖不能放在金属物体上防止损坏磁棒。

  2、抽出磁棒需置于清洁场所，磁棒套管内不能有积水。
