产品介绍
衬氟篮式过滤器是本厂根据客户使用要求结合过滤器和氟塑料衬里阀门的优点研发的一种新型的过滤器产品。本产品适用于：各种浓度的盐酸、硫酸、 氢氟酸以及王水、硝酸、各种有机酸、强碱、强氧化剂或弄稀硫酸交替、各种有机溶剂和除熔融碱金属、元素氟及芳香烃类外的气体强腐蚀性介质( 注：不同的衬里材料适用介质有所不同)。本产品壳体材质以碳钢内衬氟塑料，滤网材质为F46、F4等材质。本产品具有耐腐蚀强、过滤效率高、维护方便等优点。

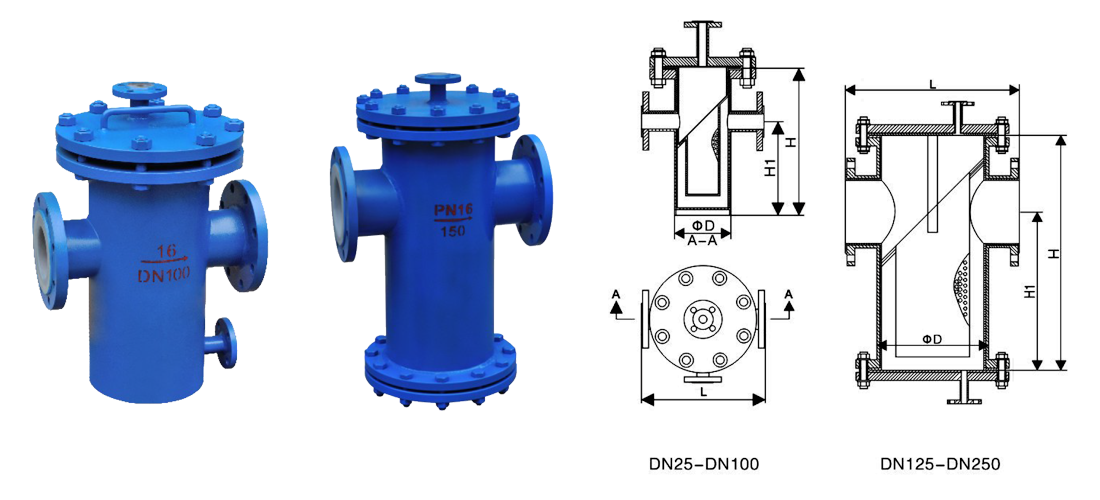

外形尺寸
标准尺寸
| 公称通径（DN） | L | D | H | H1 |
| 25 | 260 | 108 | 330 | 200 |
| 32 | 260 | 108 | 330 | 200 |
| 40 | 260 | 108 | 330 | 200 |
| 50 | 260 | 108 | 330 | 200 |
| 65 | 340 | 159 | 430 | 280 |
| 80 | 340 | 159 | 430 | 280 |
| 100 | 400 | 219 | 490 | 305 |
| 125 | 500 | 273 | 635 | 420 |
| 150 | 500 | 273 | 635 | 420 |
| 200 | 560 | 325 | 785 | 252 |
| 250 | 660 | 426 | 895 | 640 |
技术选型
| 公称通经（DN） | DN25-DN250 | 连接方式 | 法兰 |
| 壳体材质 | 碳钢（衬PO、衬F46） | 法兰压力 | 0.25-2.5MPa、150LB |
| 滤芯材质 | F4、F46 | 法兰密封面 | RF |
| 过滤精度 | 10目-100目 | 垫片材质 | PTFE |
附 注
可根据用户提供的规格、型号及样品加工定制!
